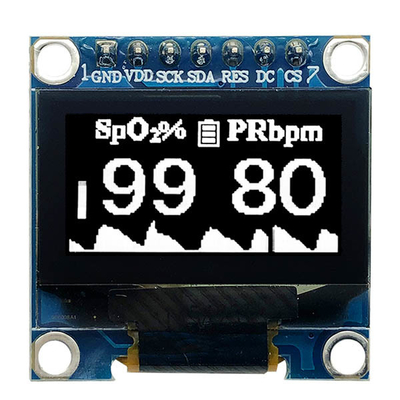

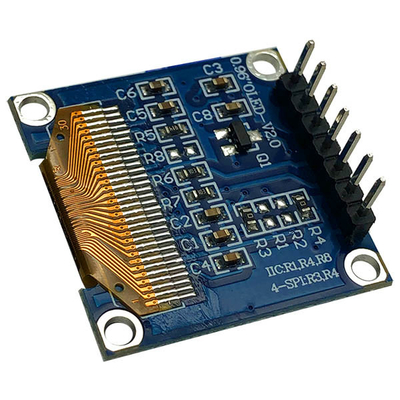

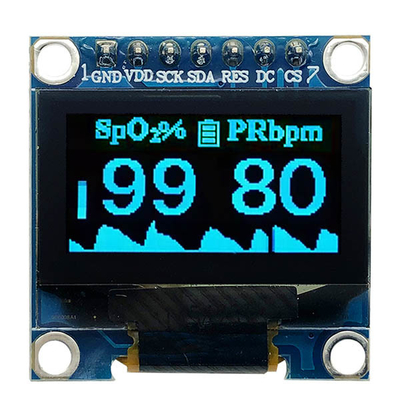

0,96" OLED-Displaymodul 128x64 Pixel | SPI-Schnittstelle | Blau/Weiß/Gelb-Blau | -40°C bis 80°C | RoHS

0,96" OLED-Displaymodul 128x64 Pixel | SPI-Schnittstelle | Blau/Weiß/Gelb-Blau | -40°C bis 80°C | RoHS
0,96" OLED-Displaymodul 128x64 Pixel | SPI-Schnittstelle | Blau/Weiß/Gelb-Blau | -40°C bis 80°C | RoHS 0,96" OLED-Displaymodul 128x64 Pixel | SPI-Schnittstelle | Blau/Weiß/Gelb-Blau | -40°C bis 80°C | RoHS 0,96" OLED-Displaymodul 128x64 Pixel | SPI-Schnittstelle | Blau/Weiß/Gelb-Blau | -40°C bis 80°C | RoHS 0,96" OLED-Displaymodul 128x64 Pixel | SPI-Schnittstelle | Blau/Weiß/Gelb-Blau | -40°C bis 80°C | RoHS

Großes Bild :  0,96" OLED-Displaymodul 128x64 Pixel | SPI-Schnittstelle | Blau/Weiß/Gelb-Blau | -40°C bis 80°C | RoHS

Produktdetails:
Place of Origin: ShenZhen / China
Markenname: SAEF
Zertifizierung: ISO9001 / ISO14000
Model Number: SFOM096YZ7-12864WB-01
Zahlung und Versand AGB:
Minimum Order Quantity: 3 pcs
Preis: Price is negotiable based on order lot quantity
Packaging Details: Standard Exportation Package
Delivery Time: 1-3 weeks
Payment Terms: PayPal, L/C, T/T, Western Union
Supply Ability: 3000K pcs per month

0,96" OLED-Displaymodul 128x64 Pixel | SPI-Schnittstelle | Blau/Weiß/Gelb-Blau | -40°C bis 80°C | RoHS

Beschreibung
Brand: Saef Technology Model: SFOM096YZ7-12864WB-01
Display Size: 0.96 inch Resolution: 128 × 64 pixels
Active Area: 21.744 × 10.864 mm Technology: Passive Matrix OLED
Color: Blue/White/Yellow Blue (optional) Driver IC: SSD1306 / SSD1315 optional
Operating Temp: -40°C to +80°C Interface: 4-wire SPI (default)
Voltage: Logic: 3.0V | Display: 12.0V Compliance: REACH & RoHS Compliant
Hervorheben:

SPI-Schnittstellen-OLED-Displaymodul

,

0.96” OLED Display Module

,

96” OLED-Displaymodul



Industrielles 0,96" OLED-Display von Saef Technology



Entwickelt für Embedded-Systeme, IoT-Geräte und tragbare Instrumente, liefert dieses hochzuverlässige OLED-Modul gestochen scharfe Bilder in extremen Umgebungen auf globalen Märkten.



Hauptmerkmale:


Dual-Protokoll-Flexibilität

  • Unterstützt SPI (4-Draht) – kompatibel mit Arduino, Raspberry Pi, STM32.

Bereit für extreme Umgebungen
Funktioniert einwandfrei von -40°C bis 85°C – ideal für:

  • Industrielle Steuerungen (EU/US)

  • Automotive-Diagnose (DE/JP)

  • Medizinische Geräte (FDA/CE-Regionen)

Gestochen scharfe visuelle Leistung

  • 128×64 Auflösung | 2000:1 Kontrast | 100 cd/m² Helligkeit

  • 6-Uhr-Blickrichtung | Freier Betrachtungswinkel

Langzeit-Zuverlässigkeit

  • 10.000+ Stunden Lebensdauer bei 100 cd/m²

  • MIL-STD-105E-Konformität | 240 Stunden Temperatur-/Feuchtigkeitstest

Globale Konformität

  • RoHS-zertifiziert | ISO 9001/14001-Fertigung

  • CE/FCC-fähige Designs (auf Anfrage)

Technische Daten:

  • Punktgröße: 0,17 × 0,17 mm

  • Stromverbrauch: ≤0,5 W (typisch)

  • Abmessungen: 27,5 × 27,8 × 2,7 mm

  • Rücksetzschaltung: Eingebaute Initialisierung

Anwendungen:

  • HMI-Panels | Intelligente Sensoren | Wearable Tech

  • CNC-Steuerungen (DE/IT) | Laborausrüstung (US/JP/KR)

Garantie:12 Monate (erweiterbar für OEM)





Mechanische Abmessungen



0,96" OLED-Displaymodul 128x64 Pixel | SPI-Schnittstelle | Blau/Weiß/Gelb-Blau | -40°C bis 80°C | RoHS 0



Definition der Schnittstellen-Pinbelegung



PIN

Symbol

Beschreibungen

1

GND

Masse der Logikschaltung

2

VDD

Stromversorgung für die Logik

3

SCK

Serieller Takteingang.

4

SDA

Serieller Dateneingang.

5

RST

Dieser Pin ist der Rücksetzsignal-Eingang. Wenn der Pin niedrig ist, wird die Initialisierung des
Chips ausgeführt. Halten Sie diesen Pin während des normalen Betriebs hoch.

6

DC

Dieser Pin ist der Daten-/Befehlssteuerungs-Pin. Wenn der Pin hochgezogen wird
und der serielle Schnittstellenmodus ausgewählt ist, werden die Daten an SDIN als Daten interpretiert. Wenn er niedrig gezogen wird, werden die Daten an SDIN in das Befehlsregister übertragen. Im I2C-Modus fungiert dieser Pin als SA0 für die Slave-Adressauswahl.

7

CS

Chip Select. Chip wird ausgewählt, wenn CS0="L".





Optische Eigenschaften



Eigenschaften Symbol Bedingungen Min Typ Max Einheit

Helligkeit

(VCC extern versorgt)

Lbr Hinweis 5 90 - - cd/m2

Helligkeit

(VC erzeugt durch internen DC/DC)

Lbr Hinweis 6 80 110 - cd/m2
C.I.E. (Weiß)

(x)

(y)

C.I.E. 1931

0,25

0,27

0,29

0,31

0,33

0,35


Dunkelraumkontrast CR   - 2000:1 -
Betrachtungswinkel     - Frei - Grad





DC-Eigenschaften



Eigenschaften Symbol Min Typ Max Einheit
Versorgungsspannung für Logik VDD - 3,3 - V

Versorgungsspannung für Display

(Extern versorgt)

VCC 8,5 9,0 9,5 V
Versorgungsspannung für DC/DC VBAT - 3,3 - V
Versorgungsspannung für Display, erzeugt durch internen DC/DC VCC 7,0 - 7,5 V
High-Level-Eingang VIH 0,8×VDD - VDD V
Low-Level-Eingang VIL 0 - 0,2×VDD V
High-Level-Ausgang VOH 0,9×VDD - VDD V
Low-Level-Ausgang VOL 0 - 0,1×VDD V
Betriebsstrom für VDD IDD - 160 220 μA

Betriebsstrom für VCC

(VCC extern versorgt)

ICC

-

9

15

mA

Betriebsstrom für VBAT

(VCC erzeugt durch internen DC/DC)

IBAT



-

27,0

32,0

mA

Schlafmodus-Strom für VDD IDD, SLEEP - - 10 μA

Schlafmodus-Strom für VCC

ICC, SLEEP - - 10 μA





Produktbild



0,96" OLED-Displaymodul 128x64 Pixel | SPI-Schnittstelle | Blau/Weiß/Gelb-Blau | -40°C bis 80°C | RoHS 10,96" OLED-Displaymodul 128x64 Pixel | SPI-Schnittstelle | Blau/Weiß/Gelb-Blau | -40°C bis 80°C | RoHS 20,96" OLED-Displaymodul 128x64 Pixel | SPI-Schnittstelle | Blau/Weiß/Gelb-Blau | -40°C bis 80°C | RoHS 3

0,96" OLED-Displaymodul 128x64 Pixel | SPI-Schnittstelle | Blau/Weiß/Gelb-Blau | -40°C bis 80°C | RoHS 4
