Produktdetails:
|
| Erzeugnis: | 2.42" ((2.4") Zoll OLED-Display | Entschließung: | 128X64 Punkte |
|---|---|---|---|
| Anzeigemodus: | Passive Matrix | Optik: | Alle Betrachten-Winkel |
| Umriss Dim.: | 71.0(L) x 43.5 ((W) x 6.0 ((T) (mm) | Aktivbereich: | 55.01 ((L) x 27.5 ((W) (mm) |
| Pixel Pitch: | 00,43 x 0,43 (mm) | Fahrmethode: | 1/64 Arbeitszeitraum |
| Betriebstemperatur: | -40°C zu +70°C | Nummer des Pins: | 7 Titelstifte |
| Schnittstelle: | SPI-Schnittstelle | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | 2.42-Zoll-OLED-Display,128x64 OLED-Display,7-Pin-SPI-OLED-Display |
||
Die Einführung des SFOMS242YZ7-12864WBYG-01 OLED-Moduls von SAEF Technology ein fortschrittliches 2,42-Zoll 128x64 Dot Matrix Grafikdisplay mit einer kompakten aktiven Fläche von 2 m.42 Zoll diagonal und Gesamtmaße von 71.0 x 43,5 mm, ist dieses Displaymodul für hohe Leistung und Vielseitigkeit ausgelegt.
Hochkontrastverhältnis: Dieses OLED-Modul bietet ein beeindruckendes Kontrastverhältnis von 20,000:1, die eine atemberaubende visuelle Klarheit und eine lebendige Farbdarstellung für Ihre Anwendungen gewährleisten.
Mehrere Schnittstellenoptionen: Das Modul unterstützt verschiedene Kommunikationsschnittstellen, einschließlich SPI und I2C (IIC),die einfache Integration mit einer Vielzahl von Mikrocontrollern und Entwicklungsplattformen.
Breiter Spannungsbereich: Die Logikversorgungsspannung liegt zwischen 1,65 V und 3,3 V mit einem typischen Wert von 2,8 V und entspricht den unterschiedlichen Anforderungen des Projekts.
Anpassbares Touch-Panel: Obwohl dieses OLED-Display nicht mit einem eingebauten Touchscreen ausgestattet ist, ist eine anpassbare Touch-Panel-Option verfügbar,Ermöglicht eine verbesserte Interaktivität auf der Grundlage Ihrer spezifischen Bedürfnisse.
Das OLED-Displaymodul SFOMS242YZ7-12864WBYG-01 ist ideal für eine Vielzahl von Anwendungen geeignet, darunter:
Aktualisieren Sie Ihre Projekte mit dem SFOMS242YZ7-12864WBYG-01 2,42-Zoll OLED Display Modul,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 100 W,.
Bestellen Sie Ihren noch heute für nahtlose Integration und überlegene Bildqualität!
Mechanische Abmessungen
Definition des Schnittstellenpins
| PIN-Nummer | SYMBOL | Beschreibungen |
| 1 | GND | Grund der Logik-Schaltung |
| 2 | VDD | Energieversorgung der Logik |
| 3 | SCK | Serielle Uhreneingabe. |
| 4 | SDA | Seriendaten eingeben. |
| 5 | RST | Dieser Pin ist ein Reset-Signal-Eingang. Wenn der Pin niedrig ist, wird die Initialisierung des Chips ausgeführt. Halten Sie diesen Pin während des normalen Betriebs hoch ziehen. |
|
6 |
DC |
Wenn der Pin hoch gezogen wird und der serielle Schnittstellenmodus ausgewählt ist, werden die Daten am SDIN Wenn es niedrig gezogen wird, werden die Daten bei SDIN in das Kommando-Register übertragen. |
| 7 | CS | Chip-Auswahl. Der Chip wird ausgewählt, wenn CS0 = L. |
Absolute Höchstratings
|
Parameter |
Symbol | Min. | Maximal | Einheit |
| Versorgungsspannung für Logik | VDD | - Oh, nein.3 | 4 | V |
| Versorgungsspannung für die Anzeige | VCC | 8 | 17 | V |
| Betriebstemperatur | Top | - 40 | 70 | C |
| Speichertemperatur | TSTG | - 40 | 85 | C |
| Lebensdauer (220 cd/m2) | 13,000 | - | Stunde | |
| Lebensdauer (200 cd/m2) | 15,000 | - | Stunde | |
|
Lebensdauer (180 cd/m2) |
16,000 | - | Stunde |
Gleichspannungsmerkmale
|
|
Symbol | Bedingungen | Min. | Typ | Maximal |
Einheit |
| Versorgungsspannung für Logik | VDD | 1.65 | 2.8 | 3.3 | V | |
| Versorgungsspannung für die Anzeige | VCC | 11.5 | 12 | 12.5 | V | |
| Einträge auf hoher Ebene | HIV | 0.8×VDD | - | - | V | |
| Niedrigwertige Eingabe | VIL | - | - | 0.2×VDD | V | |
| Produktion auf hohem Niveau | VOH | IOUT = 100μA, 3,3 MHz | 0.9×VDD | - | - | V |
| Niedrigwertige Ausgabe | VOL | IOUT = 100μA, 3,3 MHz | - | - | 0.1×VDD | V |
|
VDD-Versorgungsstrom VDD = 2,8 V, VCC = 12, IREF = 10 uA, Nein Anschließende Platte, Anzeige eingeschaltet, alles eingeschaltet, |
IDD |
Kontrast = FFh |
- |
90 |
110 |
μA |
|
VCC-Versorgungsstrom VDD = 2,8 V, VCC = 12, IREF = 10 uA, keine Platte angeschlossen, Anzeige eingeschaltet, alles eingeschaltet |
ICC |
- |
450 |
580 |
μA |
|
|
Segmentenausgabe Strom VDD = 2,8 V, VCC = 12 V, IREF = 10 uA, Anzeige eingeschaltet. |
ISEG |
Kontrast=FFh | 280 | 310 | 340 |
μA |
| Kontrast=AFh | - | 215 | - | |||
| Kontrast = 7Fh | - | 155 | - | |||
| Kontrast = 3Fh | - | 78 | - | |||
| Kontrast=0Fh | 20 | - | ||||
|
Schlafmodus-Strom für VDD |
IDD, SLEEP |
VDD = 1,65 V ~ 3,3 V, VCC = 7 V ~ 16 V Bildschirm ausgeschaltet, nein Anschließende Platte |
- |
- |
10 |
μA |
|
Schlafmodus-Strom für VCC |
ICC, Schlaf |
VDD = 1,65 V ~ 3,3 V, VCC = 7 V ~ 16 V Bildschirm ausgeschaltet, nein Anschließende Platte |
- |
- |
10 |
μA |
Elektrische Spezifikationen
|
Eigenschaften |
Symbol | Bedingungen | Min. | Typ | Maximal | Einheit |
| Stromverbrauch im Normalbetrieb | Alle Pixel an | - | 17 | 25 | mA | |
| Standby-Stromverbrauch | Standby-Modus 10% Pixel eingeschaltet | - | 0.5 | 1.5 | mA | |
| Stromverbrauch im Normalmodus | Alle Pixel an | - | 71.5 | 97.5 | mW | |
| Stromverbrauch im Standby-Modus | Standby-Modus 10% Pixel eingeschaltet | - | 6.5 | 19.5 | mW | |
| Helle | Lbr | - | 90 | 110 | - | cd/m2 |
| C.I.E. (weiß) |
(x) (y) |
C.I.E. 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|
| Kontrast aus dem Dunklen Raum | Zinssatz | - | 2000:1 | - | - | |
|
Blickwinkel
|
- | 160 | - | - | Grade |

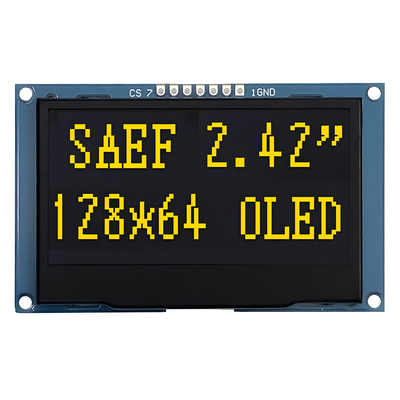

Produktbild
