Produktdetails:
|
| Erzeugnis: | 0.85 Zoll TFT-LCD-Display | Entschließung: | Pixel 128x128 |
|---|---|---|---|
| Treiber-IC: | GC9107 | Umriss Dim.: | 17.58 ((H) x 20.82 ((V) x1.46 ((D) (mm) |
| Berührungsschirm: | Ohne Note | Sichtrichtung: | Alle Blickwinkel IPS |
| Schnittstelle: | SPI | Nummer des Pins: | 12 Pins (anpassbar) |
| Oberflächenhelligkeit: | 260 cd/m2 (Nits) | Typ der Hintergrundbeleuchtung: | Weiße LED |
| Lebensdauer der LED: | 40,000 Stunden | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | 0.85-Zoll-LCD-Display,128*128 quadratische LCD-Anzeige,Mini quadratisches LCD-Display |
||

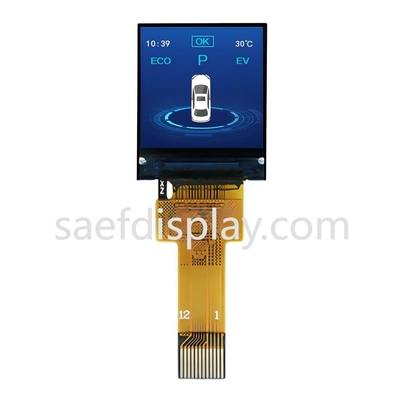

Über diesen Artikel SFTO085JY-7245AN
Das Mini Square LCD 0,85 Zoll 128x128 IPS TFT Display Modul ist ein kompaktes und vielseitiges Display, das für verschiedene Anwendungen, insbesondere in kleinen elektronischen Geräten, geeignet ist.Hier ist ein kurzer Überblick über seine Eigenschaften und Spezifikationen:
Um dieses Display-Modul zu verwenden, verbinden Sie es typischerweise mit einem Mikrocontroller oder einer Entwicklungsplatine über SPI.Bibliotheken sind häufig für beliebte Plattformen (wie Arduino) verfügbar, um den für die Schnittstelle zum Display erforderlichen Codierungsprozess zu vereinfachen.
Das Mini Square LCD 0,85 Zoll 128x128 IPS TFT Display Modul ist eine gute Wahl für kompakte Anwendungen, die ein buntes, scharfes Display benötigen.Vergessen Sie nicht, die Kompatibilität mit Ihrer spezifischen Mikrocontroller-Plattform zu überprüfen und das Strommanagement in Ihrem Design zu berücksichtigen.
Allgemeine Angaben
| Nein, nicht wirklich. | Artikel | Inhalt | Einheit |
| 1 | LCD-Größe | 0.85 Zoll (Diagonal) | - |
| 2 | Anzeigemodus | Normalerweise schwarz | - |
| 3 | Entschließung | 128 ((H) RGB x 128 ((V) | - |
| 4 | Punkte-Pitch | 0.1188 (H) x 0,1188 ((V) mm | - |
| 5 | Aktivbereich | 15.2064 ((H) x 15.2064 (V) mm | - |
| 6 | Modulgröße | 17.58 ((H) x 20.82 ((V) x1.5 ((D) mm |
- |
| 7 | Farbgebung | RGB V vertikaler Streifen |
- |
| 8 | Schnittstelle | SPI4 LINE |
- |
| 9 | Laufwerk-IC | GC9107 |
- |
| 10 | Lichtdichte ((cd/m2) | 260 (TYP) | |
| 11 | Sichtrichtung | Alle Ansichten | |
| 12 | Hintergrundbeleuchtung | 1 weiße LED | |
| 13 | Betriebs-Temp. | -20°C bis + 70°C | °C |
| 14 | Speichertemperatur. | -30°C ~ + 80°C | °C |
| 15 | Gewicht | TBD | g |
Außendimensionen
Definition des Schnittstellenpins
| Nummer der Anschrift. | Symbol | Beschreibung |
| 1 | GND | Boden |
| 2 | LEDK | Kathode der Hintergrundbeleuchtung |
| 3 | LEDA | Anode der Hintergrundbeleuchtung |
| 4 | VDD | Stromversorgung für Analog (2.8V-3.3V) |
| 5 | GND | Boden |
| 6 | GND | Boden |
|
7 |
D/C |
Registrieren auswählen D/C = ¥ 1 ¥: Anzeige der Daten. D/C = ¥0 ¥: Befehldaten. |
| 8 | CS |
Chip auswählen Pin (Low) aktivieren |
| 9 | SCL | Serien-Uhr-Stift. |
| 10 | SDA | Eingabe von Seriendaten |
| 11 | Zurücksetzen | LCM-Wiederherstellungs-Pin |
| 12 | GND | Boden |
Absolute Höchstratings
| Parameter | Symbol | Min. | Maximal | Einheit |
| Logische Versorgungsspannung | Zulassung | - Oh, nein.3 | 4.6 | V |
| Analogversorgungsspannung | VCC | - Oh, nein.3 | 4.6 | V |
| Betriebstemperatur | Oberste | - 20 | 70 | °C |
| Lagertemperatur | Tst | - 30 | 80 | °C |
| Luftfeuchtigkeit | RH |
- Ich weiß nicht. |
90% (max 60 °C) | RH |
Elektrische Spezifikation
| Parameter | Symbol | Min. | Typ | Maximal | Einheit |
| Logische Versorgungsspannung | Zulassung | 1.65 | 1.8/2.8 | 3.3 | V |
| Analogversorgungsspannung | VCC | 2.6 | 2.8 | 3.3 |
- Ich weiß nicht. |
| Eingangsstrom | Ich weiß es. |
- Ich weiß nicht. |
20 |
- Ich weiß nicht. |
mA |
Eigenschaften der Hintergrundbeleuchtung
| Artikel | Symbol | Min. | Typ | Maximal | Einheit |
| Vorwärtsspannung | Vf | 3.0 | 3.2 | 3.4 | V |
| Vorwärtsstrom | Wenn |
- Ich weiß nicht. |
20 |
- Ich weiß nicht. |
mA |
| Betriebsdauer |
- Ich weiß nicht. |
30000 | 40000 |
- Ich weiß nicht. |
Stunden |
Optische Spezifikationen
| Artikel | Symbol | Messbedingungen | - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | Einheit | |
| Reaktionszeit | Tr+Tf | Der Wert der Verringerung wird durch die Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung. | 25 oC |
- |
30 | 35 |
m |
|
Blickwinkel |
θ |
φ = 0o | 25 oC | - | 80 | - |
Der Grad |
| φ = 180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ = 270o | 25 oC | - | 80 | - | |||
| Kontrastverhältnis | Zinssatz | - | 25 oC | 800 | 1200 | - | - |
|
Farbe der CIE-Koordinate |
Weiß | X | 25 oC | 0.300 | 0.302 | 0.304 |
- |
| Y | 25 oC | 0.323 | 0.325 | 0.327 | |||
| Rot | X | 25 oC | 0.622 | 0.624 | 0.626 | ||
| Y | 25 oC | 0.327 | 0.329 | 0.331 | |||
|
Grün |
X | 25 oC | 0.286 | 0.288 | 0.290 | ||
| Y | 25 oC | 0.520 | 0.522 | 0.524 | |||
|
Blau |
X | 25 oC | 0.134 | 0.136 | 0.138 | ||
| Y | 25 oC | 0.135 | 0.137 | 0.139 | |||
| Durchlässigkeit (mit Polarisator) |
- Ich weiß nicht. |
- Ich weiß nicht. |
- |
3.5 | 4.5 |
- |
% |
Umwelt- und Zuverlässigkeitsprüfung
| - Nein. Ich weiß nicht. | Artikel | Bedingungen |
| 1 | Hochtemperaturbetrieb | 70 C ± 2 C, 120 Stunden |
| 2 | Niedertemperaturbetrieb | -20 °C ± 2 °C, 120 Stunden |
| 3 | Speicherung bei hoher Temperatur | 80 C±2 C, 120 Stunden |
| 4 | Lagerung bei niedrigen Temperaturen | -30 °C ± 2 °C, 120 Stunden |
| 5 | Betrieb bei hoher Temperatur/Feuchtigkeit | 60 C±2 C, 90% Feuchtigkeit, 120 Stunden |
| 6 | Temperaturzyklus |
-10°C→25°C→60°C→25°C→-10°C 30min 5min 30 Minuten 5 Minuten 30 Minuten 10 Zyklus. |
|
7 |
Vibrationsprüfung |
Gesamte feste Amplitude:1.5 mm. Vibrationen Frequenz: 10 bis 55 Hz Ein Zyklus von jeweils 60 Sekunden in 3 Richtungen X, Y, Z - 15 Minuten. |
| 8 | ESD-Prüfung | Luftentladung: Apple ±4KV mit 5 Mal. |
| Kontaktentladung: Apple ±2KV mit 5 Mal. | ||
|
9 |
Fallprüfung |
