Produktdetails:
|
| Erzeugnis: | 2.42 Zoll OLED | Entschließung: | Auflösung von 128 x 64 Punkten |
|---|---|---|---|
| Glasart: | OLED | Optik: | Alle Blickwinkel 80/80/80/80 |
| Schnittstelle: | I2C, SPI, 6800, 8080 Optional | Umriss Dim.: | 60.50 × 73,00 × 2,00 (mm) |
| Aktivbereich: | 55.01 × 27.49 (mm) | Pixel Pitch: | 0.43 × 0,43 (mm) |
| Betriebstemperatur: | -40°C zu +70°C | Speichertemperatur.: | -40°C bis +85°C |
| Nummer des Pins: | 24 Stifte | Steuerung: | SSD1309 oder gleichwertig |
| Antriebsmodus: | 1/64 Arbeitszeitraum | Anschluss: | COG+FPC |
| Kontrastverhältnis: | 2000: 1 | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | 2.42-Zoll-OLED-Display,Gelbe Schriftarten PMOLED Bildschirm,128x64 OLED-Display |
||
Datenblatt herunterladen
SFOS242XZ-12864Y01 Spezifikation.pdf
Über diesen Artikel 2.42-Zoll OLED 128x64 Gelbe SchriftDie in Absatz 1 Buchstabe a genannten Angaben sind zu beachten.
Übersicht
Das 2,42-Zoll-OLED-Display mit einer Auflösung von 128x64 Pixel ist ein fortschrittlicher PMOLED-Bildschirm, der einen SSD1309-Controller verwendet.Dieses Display zeigt hellgelbe SchriftartenDie OLED-Technologie bietet hohen Kontrast und lebendige Farben.Verbesserung der Sichtbarkeit bei verschiedenen Lichtverhältnissen.
Wesentliche Merkmale
Anzeigetypen:
Die Entschließung:
Farbe:
Größe:
Steuerung:
Schnittstelle:
Niedriger Stromverbrauch:
Weitblick:
Einfach zu bedienen:
Haltbarkeit:
Anwendungen
Schlussfolgerung
Der 2,42-Zoll-OLED-PMOLED-Bildschirm mit 128x64 gelben Schriftarten (SSD1309-Controller) ist eine vielseitige und effiziente Anzeigelösung, die eine hervorragende Leistung und Sichtbarkeit bietet.Ob Sie ein neues Produkt entwickeln oder ein bestehendes System aktualisieren, wird dieses OLED-Display sicherlich die Benutzererfahrung und Funktionalität in einer Vielzahl von Anwendungen verbessern.
Spezifikationen für die Anzeige
1) Anzeigemodus: Passive Matrix
2) Anzeigefarbe: Monochrom (gelb), weiß, blau und grün optional
3) Fahrpflicht: 1/64
Mechanische Spezifikation
1) Umriss: Gemäß der beigefügten
2) Anzahl der Pixel: 128 × 64
3) Größe der Platte: 60,5 × 37 × 1,8 mm
4) Aktivfläche: 55,01 × 27,49 (mm)
5) Pixel Pitch: 0,43 × 0,43 (mm)
6) Pixelgröße: 0,4 × 0,4 (mm)
7) Gewicht: TBD
Mechanische Zeichnung
Absolute Höchstratings
| Parameter | Symbol | Min. | Maximal | Einheit | |
| Versorgungsspannung für Logik | VDD | - Oh, nein.3 | 4 | V | |
| Versorgungsspannung für die Anzeige | VCC | 8 | 17 | V | |
| Betriebstemperatur | Top | - 40 | 70 | .C | |
| Speichertemperatur | TSTG | - 40 | 85 | .C | |
| Lebensdauer (220 cd/m2) | 13,000 | - | Stunde | ||
| Lebensdauer (200 cd/m2) | 15,000 | - | Stunde | ||
| Lebensdauer (180 cd/m2) | 16,000 | - | Stunde | ||
Elektrische Spezifikationen
| Eigenschaften | Symbol | Bedingungen | Min. | Typ | Maximal | Einheit |
| Stromverbrauch im Normalbetrieb | Alle Pixel an | - | 43 | 52 | mA | |
| Standby-Stromverbrauch | Standby-Modus 10% Pixel eingeschaltet | - | 0.5 | 1.5 | mA | |
| Stromverbrauch im Normalmodus | Alle Pixel an | - | mW | |||
| Stromverbrauch im Standby-Modus | Standby-Modus 10% Pixel eingeschaltet |
- |
6.5 | 19.5 | mW | |
| Helle | Lbr | - | 130 | 150 | - | cd/m2 |
| C.I.E. (gelb) | (x) (y) | C.I.E. 1931 | 0.41 | 0.45 | 0.49 | |
| 0.49 | 0.53 | 0.57 | ||||
| Kontrast aus dem Dunklen Raum | Zinssatz | - | 2000:1 | - | - | |
| Blickwinkel | - | 160 | - | - | Grade |

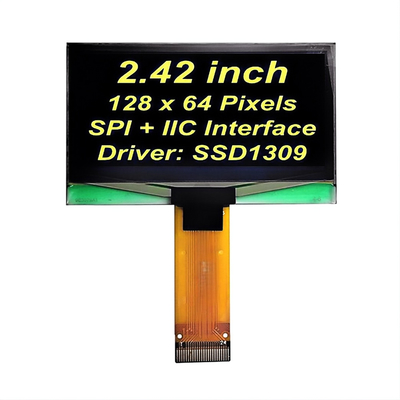

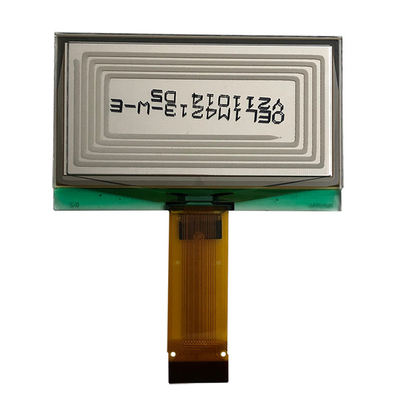

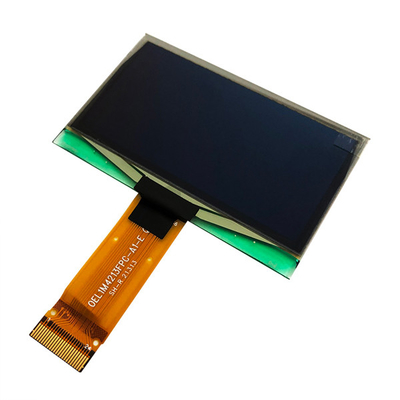

Produktbild
