Produktdetails:
|
| Schlüsselwörter: | 6.86 Zoll Bar TFT | Entschließung: | 1280x480 |
|---|---|---|---|
| Schnittstelle: | Mipi | Steuerungssysteme: | FL7707 |
| Oberflächenhelligkeit: | 800 cd/m2 Mindest | Berührungsbildschirm: | Nein |
| Sichtrichtung: | IPS, alle Blickwinkel | Lebensdauer der LED: | 40,000 Stunden |
| Zertifizierung: | ISO9001:2015 / ISO14000:2015 | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | 6.86 Zoll Kapazitäts-Touch TFT,MIPI-Schnittstelle Kapazitive Berührung TFT,Hochhelligkeit Kapazitäts-Touch-FT |
||
Datenblatt herunterladen
SFTO686XC-7108B-CT-Spezifikation (800 Nits).pdf
Die Kommission hat die Kommission aufgefordert, ihre Stellungnahme zu dem Vorschlag zu unterbreiten.
Über diesen ArtikelDie in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Berechnung der in Absatz 1 Buchstabe b genannten Kosten.
Das 6,86-Zoll-TFT-LCD-Display verfügt über folgende Schlüsselmerkmale:
Bildschirmgröße: Durch die diagonale Größe von 6,86 Zoll eignet es sich für verschiedene Anwendungen, darunter Industrieanzeigen, Handheld-Geräte und tragbare Geräte.
Auflösung: Mit einer Auflösung von 1280 x 480 ist das Display für Weitschirmanwendungen optimiert und bietet eine gute Klarheit und Detaillierung.Obwohl es in Bezug auf die Pixeldichte möglicherweise nicht so hoch ist wie moderne DisplaysDas einzigartige Auflösungsverhältnis kann für bestimmte Benutzeroberflächen und Grafiken von Vorteil sein.
Helligkeit: Mit einer Helligkeitsstufe von 800 Nits ist das Display bei unterschiedlichen Lichtverhältnissen, auch im Außenbereich, hell genug.Diese Helligkeitsstufe ist für Lesbarkeit und Sichtbarkeit von Vorteil.
MIPI-Schnittstelle: Die Verwendung der MIPI-Schnittstelle ist in modernen Displays üblich, da sie eine schnelle Datenübertragung zwischen dem Display und dem Controller ermöglicht.die für die Verringerung der Latenzzeit und die Verbesserung der Gesamtleistung von Vorteil ist.
Bei der Auswahl eines Bildschirms für ein bestimmtes Projekt ist es notwendig, eine Reihe von Anwendungsmöglichkeiten zu ermitteln, die sich durch die ausgewogene Spezifikation von Größe, Auflösung, Helligkeit und Schnittstelle ergeben.Es ist wichtig zu prüfen, wie diese Parameter mit der beabsichtigten Anwendung und den Anforderungen des Benutzers übereinstimmen.
Eigenschaften
| Artikel | Inhalt | Einheit |
| LCD-Typ | TFT | - |
| Anzeigen von Farben | 16M | |
| Sichtrichtung | Alle | Uhrzeit |
| Betriebstemperatur | -20 ~ +70 | °C |
| Lagertemperatur | -30 ~ +80 | °C |
| Modulgröße | 66.6 mal 181.0 mal 4.6 | mm |
| Aktivbereich ((W × H) | 60.19 mal 160.51 | mm |
| Anzahl der Punkte | 480 × RGB × 1280 | Punkte |
| Stromversorgungsspannung | 3.3 | V |
| Hintergrundlicht | 12-LEDs (weiß) | Stück |
| Hellenheit ((LCM) | 800 | cd/m2 |
| Datenübertragung | MIPI | - |
| Typ des LCM-Anschlusses |
Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. |
0.5PITCH 40pins |
| Treiber-IC | FL7707 |
Mechanische Zeichnung
Beschreibung des Pins
| Nummer der Anschrift. | Symbol | Funktion |
| 1 | GND | Boden |
| 2 | D0P | MIPI Datengleis0 Eingabe (positiv) |
| 3 | D0N | MIPI-Datenleiste0 Eingabe (negativ) |
| 4 | GND | Boden |
| 5 | D1P | MIPI Datenspur1 Eingang (positiv) |
| 6 | D1N | MIPI Datenspur1 Eingabe (negativ) |
| 7 | GND | Boden |
| 8 | CLKP | MIPI CLK-Eingang (positiv) |
| 9 | CLKN | MIPI CLK-Eingabe (negativ) |
| 10 | GND | Boden |
| 11 | D2P | MIPI Datenspur2 Eingang (positiv) |
| 12 | D2N | MIPI-Datenleiste2 (negativ) |
| 13 | GND | Boden |
| 14 | D3P | MIPI Datenspur3 Eingang (positiv) |
| 15 | D3N | MIPI-Datenleiste 3 (negativ) |
| 16 bis 17 | GND | Boden |
| 18 bis 19 | VCC-1V8 | IO Stromversorgung ((1,65V~3,6V) |
| 20 | Der Begriff "REFCLK/NC" ist nicht mehr in der Fassung der Verordnung (EU) Nr. 182/2011 enthalten. | NC |
| 21 | SDA/NC | NC |
| 22 | SCL/NC | NC |
| 23 | BIST/NC | NC |
| 24 | RSTB | Aktive niedrige, um in den Reset-Zustand zu gelangen. |
| 25 | STBYB | NC |
| 26 | AVDD/NC | NC |
| 27 | GND | Boden |
| 28 bis 29 | K | Hintergrundleuchte LED Boden |
| 30 | GND | Boden |
| 31 | VGL/NC | NC |
| 32 bis 33 | GND | Boden |
| 34 | VGH/NC | NC |
| 35 bis 36 | Eine | LED-Hintergrundlicht Leistung |
| 38 bis 39 | VDD-3V3 | Stromversorgung ((3.3~3.6V) |
| 40 | VCOM/NC | NC |
Absolute Höchstratings
| Parameter | Symbol | Die Situation | Min. | Typ | Maximal | Einheit |
| Stromversorgung | VDD | Ta=25°C | - | 3.3 | - | V |
| Schnittstelle an Stromversorgungsspannung | VGH | - | 15 | - | V | |
| Ausgeschaltete Netzteilspannung | VGL | - | - 11 | - | V |
Elektrische Eigenschaften ((Vss=0V,Ta=25°C)
| Parameter | Symbol | Die Situation | Min. | Typ | Maximal | Einheit | |
| Stromversorgung | VDD | Ta=25°C | - | 3.3 | 3.6 | V | |
| Stromversorgung | Zulassung | Ta=25°C | - | 1.8 | - | V | |
| Eingangsspannung | - Ich weiß nicht. | HIV | VIOVCC = 1,8 V | 0.8VIOVCC | - | VIOVCC | V |
| - Ich weiß nicht. | VIL | VIOVCC = 1,8 V | 0 | - | 0.2VIOVCC | V | |
| Artikel | Symbol | Die Situation | Min. | Typ | Maximal | Einheit | |
| Versorgungsspannung | - | - | - | 9.6 | - | V | |
| Versorgungsstrom | Wenn | - | - | 240 | - | mA | |
| Vorwärtsstrom | Normal | Ipn | 3-Chips-Serie x 4 | - | - | mA | |
| Verdunkelung | Ipd | - | - | - | |||
| LED LIFE | - | - | 40000 | - | - | Stunden | |

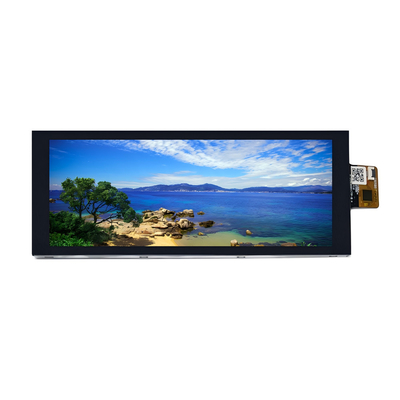

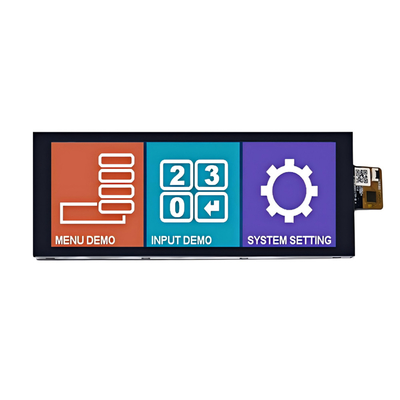

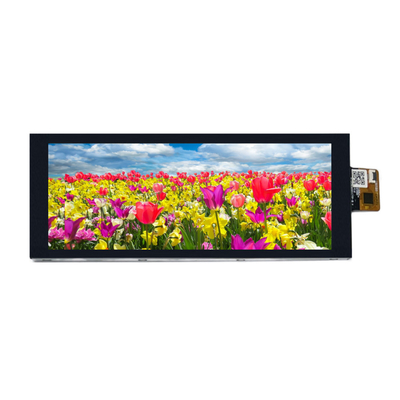

Produktbild
