Produktdetails:
|
| Schlüsselwörter: | 110,9 Zoll Bar TFT | Entschließung: | 1480x320 |
|---|---|---|---|
| Schnittstelle: | Mipi | Steuerungssysteme: | FL7705 |
| Oberflächenhelligkeit: | 800 cd/m2 Mindest | Berührungsbildschirm: | Nein |
| Sichtrichtung: | IPS, alle Blickwinkel | Lebensdauer der LED: | 40,000 Stunden |
| Zertifizierung: | ISO9001:2015 / ISO14000:2015 | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | MIPI TFT-LCD-Display mit Schnittstellenleiste,11.9 Zoll TFT-LCD-Display mit Balken |
||
Datenblatt herunterladen
SFTO1190GX-7161AN Spezifikation.pdf
Über diesen ArtikelDie in Absatz 1 genannten Bedingungen gelten für die in Absatz 1 genannten Fahrzeuge.
Das 11,9-Zoll-TFT-LCD-Display verfügt über folgende Schlüsselmerkmale:
Bildschirmgröße: Die diagonale Größe von 11,9 Zoll macht es für verschiedene Anwendungen geeignet, einschließlich industrieller Displays, Handheld-Geräte und tragbare Geräte.
Auflösung: Mit einer Auflösung von 1480 x 320 ist das Display für Breitbild-Anwendungen optimiert und bietet eine gute Klarheit und Detaillierung.Obwohl es in Bezug auf die Pixeldichte möglicherweise nicht so hoch ist wie moderne DisplaysDas einzigartige Auflösungsverhältnis kann für bestimmte Benutzeroberflächen und Grafiken von Vorteil sein.
Helligkeit: Mit einer Helligkeitsstufe von 800 Nits ist das Display bei unterschiedlichen Lichtverhältnissen, auch im Außenbereich, hell genug.Diese Helligkeitsstufe ist für Lesbarkeit und Sichtbarkeit von Vorteil.
MIPI-Schnittstelle: Die Verwendung der MIPI-Schnittstelle ist in modernen Displays üblich, da sie eine schnelle Datenübertragung zwischen dem Display und dem Controller ermöglicht.die für die Verringerung der Latenzzeit und die Verbesserung der Gesamtleistung von Vorteil ist.
Bei der Auswahl eines Bildschirms für ein bestimmtes Projekt ist es notwendig, eine Reihe von Anwendungsmöglichkeiten zu ermitteln, die sich durch die ausgewogene Spezifikation von Größe, Auflösung, Helligkeit und Schnittstelle ergeben.Es ist wichtig zu prüfen, wie diese Parameter mit der beabsichtigten Anwendung und den Anforderungen des Benutzers übereinstimmen.
Eigenschaften
| - Nein. Ich weiß nicht. | Artikel | Spezifikation | Einheit |
| 1 | Größe der Platte | 11.88 ¢ | Zoll |
| 2 | Anzahl der Pixel | 320 ((H) × 1480 ((V) | Pixel |
| 3 | Aktivbereich | 57.984 ((H) × 268.176 ((V) | mm |
| 4 | Pixel Pitch | 0.1812(H) × 0.1812(V) x RGB | mm |
| 5 | Umrissdimension | 65.00(W) × 282.00(H) × 4.50 (D) | mm |
| 6 | Anzahl der Farben | 16.7M | - |
| 7 | Anzeigemodus | Übertragungsmodus, normalerweise schwarz | - |
| 8 | Sichtrichtung | Vollständige Anzeige | - |
| 9 | Anzeigenformat | RGB-Vertikalstreifen | - |
| 10 | Oberflächenbehandlung | Glanz | - |
| 11 | Schnittstelle | MIPI | - |
| 12 | Hintergrundlicht | Weiße LED | - |
| 13 | Betriebstemperatur | - 20 bis 70 | °C |
| 14 | Speichertemperatur | -30 bis 80 | °C |
| 15 | Gewicht | 120 | g |
Mechanische Zeichnung
Beschreibung des Pins
| - Nein. Ich weiß nicht. | Symbol | Funktion |
| 1 | GND | Boden |
| 2 | D0P | Positive MIPI-Differenzdaten |
| 3 | D0N | Negative MIPI-Differenzdaten |
| 4 | GND | Boden |
| 5 | D1P | Positive MIPI-Differenzdaten |
| 6 | D1N | Negative MIPI-Differenzdaten |
| 7 | GND | Boden |
| 8 | CLKP | Positiver MIPI-Differenz-Uhr-Eingang |
| 9 | CLKN | Negativer MIPI-Differential-Uhr-Eingang |
| 10 | GND | Boden |
| 11 | D2P | Positive MIPI-Differenzdaten |
| 12 | D2N | Negative MIPI-Differenzdaten |
| 13 | GND | Boden |
| 14 | D3P | Positive MIPI-Differenzdaten |
| 15 | D3N | Negative MIPI-Differenzdaten |
| 16 | GND | Boden |
| 17 | Die Anzeige ist auf der Website des Herstellers anzugeben. | |
| 18 | Die in Absatz 1 genannten Anforderungen gelten für die Berechnung der Leistung. | Ein Netzteil für die analoge Leistung. |
| 19 | ||
| 20 | NC | Keine Verbindung. |
| 21 | NC | Keine Verbindung. |
| 22 | NC | Keine Verbindung. |
| 23 | NC | Keine Verbindung. |
| 24 | RSTB | Setzen Sie den Pin zurück. |
| 25 | STBYB | Steuereinstellungen im Standby-Modus. |
| 26 | NC | Keine Verbindung. |
| 27 | GND | Boden |
| 28 | K | LED-Kathode |
| 29 | K | |
| 30 | GND | Boden |
| 31 | NC | Keine Verbindung. |
| 32 | GND | Boden |
| 33 | GND | Boden |
| 34 | NC | Keine Verbindung. |
| 35 | Eine | LED-Anode |
| 36 | Eine | |
| 37 | GND | Boden |
| 38 | VDD ((3.3V) | Ein Netzteil für die analoge Leistung. |
| 39 | VDD ((3.3V) | |
| 40 | NC | Keine Verbindung. |
Absolute Höchstratings
| Artikel | Symbol | Werte | Einheit | |
| - Ich weiß nicht. | Max, du bist ein guter Mann. | |||
| Digitale Versorgungsspannung | VCI | - Oh, nein.3 | 4.0 | V |
| Digitale Versorgungsspannung | Zulassung | - Oh, nein.3 | 4.0 | V |
Betriebsbedingungen
| Artikel | Symbol | Werte | Einheit | ||
| - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | |||
| Digitale Versorgungsspannung | VDD | 3.0 | 3.3 | 3.6 | V |
| Digitale Versorgungsspannung | Zulassung | 1.6 | - | 3.6 | V |
| Logische Eingangsspannung | VI H | 0.7VDD | - | VDD | V |
| VIL | GND | - | 0.3VDD | V | |

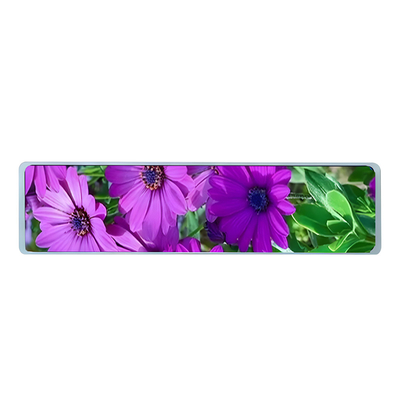

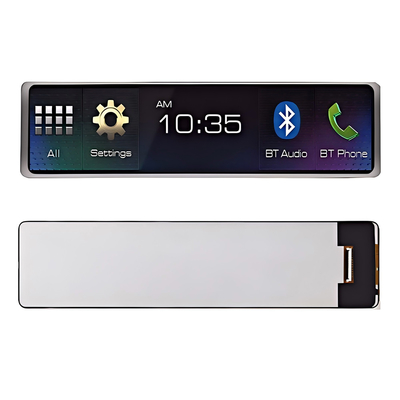

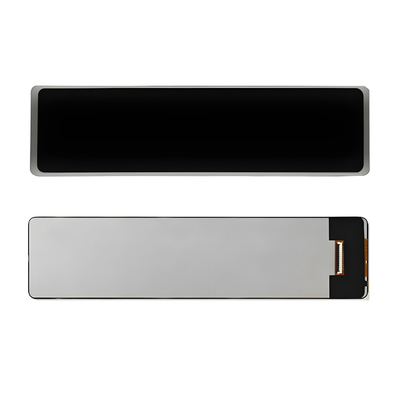

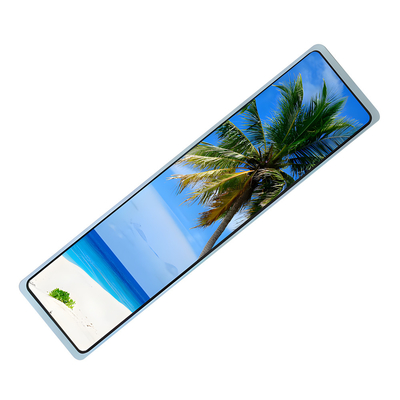

Produktbild
