Produktdetails:
|
| Schlüsselwörter: | 11.3 Zoll Bar TFT | Entschließung: | 440x1920 |
|---|---|---|---|
| Schnittstelle: | Mipi | Steuerungssysteme: | SC7707 |
| Oberflächenhelligkeit: | 520 cd/m2 (Nits) | Berührungsbildschirm: | Nein |
| Sichtrichtung: | IPS, alle Blickwinkel | Lebensdauer der LED: | 40,000 Stunden |
| Zertifizierung: | ISO9001:2015 / ISO14000:2015 | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | 11.3-Zoll-LCD TFT-Streifen,440x1920 Pixel TFT-LCD mit Balkenart,TFT-LCD-Display mit IPS-Streifenart |
||
Datenblatt herunterladen
SFTO1130GX-7220AN Spezifikation.pdf
Über diesen Artikel SFTO1130GX-7220AN
110,3-Zoll-IPS-TFT-LCD-Display mit einer Auflösung von 440x1920 Pixel, mit einer MIPI-Vierkanal-Schnittstelle,ist ein Speichermodul, das speziell für Anwendungen mit hoher Auflösung und Weitwinkelanzeige entwickelt wurdeNachstehend ist eine ausführliche Einführung des Produkts zu finden:
Dieses 11,3 Zoll starke IPS TFT-LCD-Display ist aufgrund seiner hohen Auflösung, hoher Helligkeit,und Weitblickseigenschaften.
Eigenschaften
|
Artikel |
Inhalt |
Einheit |
| Bildschirm | ||
| LCD-Größe | 11.3 | Zoll |
| Typ der Platte | IPS | - Ich weiß nicht. |
| Anzeigemodus | Normal schwarz | - Ich weiß nicht. |
| Anzahl der Farben | 16.7M | - Ich weiß nicht. |
| Sichtrichtung | Alle. Um 0:00 Uhr. | - Ich weiß nicht. |
| Hintergrundlicht | Weiße LED x16in Parallel/ Serie | - Ich weiß nicht. |
| NTSC | 70% | - Ich weiß nicht. |
| Kontrastverhältnis | 1000 | - Ich weiß nicht. |
| Schnittstelle | MIPI 4Lanes | - Ich weiß nicht. |
| Treiber-IC | mit einer Breite von nicht mehr als 20 mm | - Ich weiß nicht. |
| Größe der RAM des Treiber-IC | RAM weniger | ein bisschen |
| Lichtvermögen | 520 | cd/m2 |
| Umrissdimension | 64.98(H) x266.44 (V) x4.6 (D) ±0.2 | mm |
| Aktivfläche (W × H) | 57.948(H) x252.864 (V) | mm |
| Pixel-Anordnung | RGB-Streifen | - Ich weiß nicht. |
| Gewicht | TBD | g |
| Anzahl der Punkte | 440xRGBx1920 | Pixel |
| Pixelpitch | 43.9(H) *3*131.7 ((V) | Ich weiß nicht. |
| Betriebstemperatur | -20 +70 | °C |
| Lagertemperatur | -30 +80 | °C |

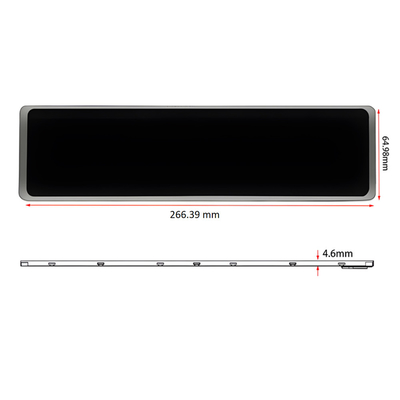

Mechanische Zeichnung
Beschreibung des Pins
| PIN-Nummer. | SYMBOL | Funktion |
| 1 | GND | Boden |
| 2 | DSI-D0P | DSI-Datendifferenzsignal-Eingangspins (Datenlauf0) |
| 3 | DSI-D0N | DSI-Datendifferenzsignal-Eingangspins (Datenstrecke 0) |
| 4 | GND | Boden |
| 5 | DSI-D1P | DSI-Daten-Differentialsignal-Eingangspins (Datenlaufbahn 1) |
| 6 | DSI-D1N | DSI-Daten-Differentialsignal-Eingangspins (Datenlaufbahn 1) |
| 7 | GND | Boden |
| 8 | DSI-CLK P | DSI CLOCK Differentialsignal-Eingangspins |
| 9 | DSI-CLK N | DSI CLOCK Differentialsignal-Eingangspins |
| 10 | GND | Boden |
| 11 | DSI-D2P | DSI-Datendifferenzsignal-Eingangspins (Datenstraße 2) |
| 12 | DSI-D2N | DSI-Datendifferenzsignal-Eingangspins (Datenstraße 2) |
| 13 | GND | Boden |
| 14 | DSI-D3P | DSI-Daten-Differentialsignal-Eingangspins (Datenlauf 3) |
| 15 | DSI-D3N | DSI-Daten-Differentialsignal-Eingangspins (Datenlauf 3) |
| 16 bis 17 | GND | Boden |
| 18 bis 19 | Ausnahme: | Stromversorgung (NC) |
| 20 bis 23 | NC | NC |
| 24 | Zurücksetzen | Wiederherstellen Sie den Signal-Pin (Low ist aktiviert) |
| 25 bis 26 | NC | NC |
| 27 | GND | Boden |
| 28 bis 29 | LEDK | Hintergrundlicht LED-Kathode |
| 30 | GND | Boden |
| 31 | NC | NC |
| 32 bis 33 | GND | Boden |
| 34 | NC | NC |
| 35 bis 36 | LEDA | Hintergrundbeleuchtung LED-Anode. |
| 37 | GND | Boden |
| 38 bis 39 | VDD | Stromversorgung |
| 40 | NC | NC |
Eigenschaften der Hintergrundbeleuchtung
Weiße LED × 16 in Parallel/Serie (Ta = 25°C)
| Artikel | Symbol | Die Situation | Min. | Typ | Maximal | Einheit |
| Vorwärtsspannung | VF | IF= 120mA | 22.4 | - | 27.2 | V |
| Einheitlichkeit | △Bp | - | 80 | - | - | % |
| Leuchtstärke für LCD | Lv | IF= 120mA | 470 | 520 | - | cd/m2 |

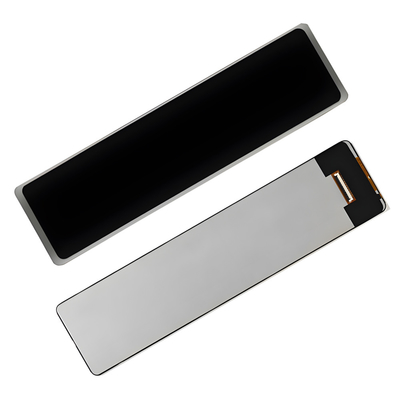

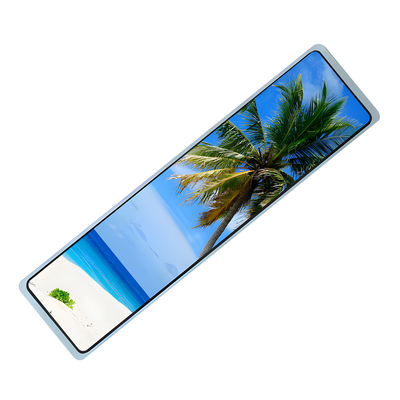

Produktbild
Wie wettbewerbsfähig ist dieser 11,3 Zoll TFT-Monitor auf dem internationalen Markt?
Das 11,3-Zoll-Bar-IPS-TFT-LCD-Display hat eine Auflösung von 440x1920 Pixel und ist mit einer MIPI-Vierkanal-Schnittstelle ausgestattet.
1. * * Kapazität und technologische Führungsrolle * *: Gemäß der Analyse von Omdia sind chinesische Panelhersteller wie BOE, TCL Huaxing Optoelectronics,und Huike führen die FlachbildschirmindustrieDie Kapazitätserweiterung und die technologische Verbesserung dieser Hersteller bieten eine starke technische Unterstützung und Kapazitätsgarantie für dieses Produkt.
2. * * Wachstum der Marktnachfrage * *: Die weltweite TFT-LCD-Produktionskapazität wird voraussichtlich weiter wachsen, was darauf hindeutet, dass sich die Marktnachfrage ausdehnt.Mit der Zunahme der Lieferungen von großen LCD-Panels, wird die Marktnachfrage nach 11,3-Zoll-Streifenbildschirmen voraussichtlich weiter zunehmen.
3Hohe Konzentration der Industrie: Die weltweite TFT-LCD-Industrie hat eine hohe Konzentration, wobei SAEF Technology wichtige Positionen auf dem Weltmarkt einnimmt.Dies schafft günstige Bedingungen für die Marktförderung und den Brand-Building von 11.3-Zoll-Streifenbildschirme.
4. Produktdifferenzierung: Die hohe Auflösung und die MIPI-Schnittstelle des 11,3-Zoll-Streifenbildschirms verschaffen ihm einen differenzierten Vorteil in bestimmten Anwendungsbereichen,Die Kommission hat eine Reihe von Maßnahmen ergriffen, um die.
5. * * Internationale Markeneinfluss * *: Mit dem wachsenden Marktanteil von SAEF Technology auf dem Weltmarkt verbessert sich auch unser Markeneinfluss,Die Europäische Kommission hat eine Reihe von Vorschlägen für die Einführung eines.3-Zoll-Streifenbildschirme.
6. * * Preiswettbewerbsfähigkeit * *: Die Größenvorteile und die Kostenkontrolle der chinesischen Panelhersteller machen 11,3-Zoll-Streifenbildschirme auf dem internationalen Markt wettbewerbsfähig.
7. * * Globale Integration der Lieferkette * *: Die Integrationsfähigkeit der chinesischen Panelhersteller in die globale Lieferkette kann dazu beitragen, die Effizienz der Lieferkette und die Reaktionsgeschwindigkeit von 11.3 Zoll Streifenbildschirme.
Zusammenfassend kann gesagt werden, dass die 11,3-Zoll-Streifen-IPS-TFT-LCD-Displays von Saef Technology eine starke Wettbewerbsfähigkeit auf dem internationalen Markt haben.Vor allem aufgrund von Vorteilen wie führender Produktionskapazität und Technologie, steigende Marktnachfrage, hohe Konzentration der Industrie, Produktdifferenzierung, zunehmender internationaler Markeneinfluss, Preiswettbewerbsfähigkeit und globale Integration der Lieferkette.
