Produktdetails:
|
Erzeugnis: | 3.12 Zoll OLED | Entschließung: | 256x64 Pixel |
---|---|---|---|
Anzeigemodus: | Passive Matrix | Schnittstelle: | Parallel, SPI nicht erlaubt |
Anzeige Farbe: | Weiß, gelb | Optik: | Alle Betrachten-Winkel |
Treiber-IC: | SSD1322 | Umriss Dim.: | 88,00 (W) x27.80 (H) |
Aktivbereich: | 76,78 (W) x 19,18 (H) | Pixel Pitch: | 0.30 (W) x 0,30 (H) |
Betriebstemperatur: | -40 °C bis +80 °C | Speichertemperatur.: | -40°C bis +85°C |
Versorgungsspannung: | 2.4 - 3,5 V | Nummer des Pins: | 30 Stifte |
IC-Paket: | COF | Modulverbindung: | ZIF-Typ |
Dienstpflicht: | 1/64 | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
Hervorheben: | 256*64 OLED-Displaymodul,Graphische OLED-Display-Module,3.12-Zoll-OLED-Displaymodul |
** Datenblatt herunterladen **
SFOS312YZ-7091AN Spezifikation.pdf
Über den Artikel Grafik-OLED-ModulDie in Absatz 1 genannte Regelung gilt nicht.
Erhöhen Sie Ihre Projekte mit unserem 3,12 Zoll 256x64 Grafik OLED Display Modul mit fortschrittlicher SSD1322 Driver IC Technologie.Dieses hochwertige OLED-Display ist so konzipiert, dass es lebendige Grafiken und scharfe Texte liefert, so dass es für verschiedene Anwendungen, einschließlich Industriegeräten, Unterhaltungselektronik und DIY-Projekte, ideal ist.
Hauptmerkmale:
Egal, ob Sie einen Prototyp entwerfen, Benutzeroberflächen verbessern oder ansprechende visuelle Displays erstellen, das 3,12 Zoll 256x64 Grafik OLED Display Modul ist die perfekte Wahl.Durchsuchen Sie unsere Auswahl und beleben Sie Ihre Projekte heute noch mit atemberaubenden Grafiken!
Eigenschaften
Produkt: | 3.12 Zoll OLED |
Modell: | Die in Absatz 1 genannte Regelung gilt nicht. |
Die Entschließung: | 256x64 Pixel |
Anzeigemodus: | Passive Matrix |
Anzeigfarbe: | Weiß, Gelb |
Fahrer-IC: | SSD1322 |
Schnittstelle: | Parallel, SPI Optional |
Optik: | Alle Blickwinkel |
Umriss Dim.: | 88.00 (W) X27.80 (H) |
Pixel Pitch: | 0.30 (W) x 0,30 (H) |
Aktivbereich: | 76.78 (W) X 19.18 (H) |
Betriebstemperatur: | -40°C bis +80°C |
Lagertemperatur: | -40°C bis +85°C |
Nummer des Pins: | 30 Stifte |
Modulverbindung: | ZIF-Typ |
Versorgungsspannung: | 2.4 - 3,5 V |
IC-Paket: | COF |
Dienst: | 1/64 |
Einhaltung der Vorschriften: | REACH- und RoHS-konform |
Mechanische Zeichnung
Absolute Höchstratings
Parameter | Symbol | Min. | Maximal | Einheit |
Versorgungsspannung |
VDD | - Oh, nein.5 | 2.75 | V |
VCC | - Oh, nein.5 | 21 | V | |
VDDIO | - Oh, nein.5 | VCI | V | |
VCI | - Oh, nein.3 | 4 | V | |
Betriebstemperatur | Top | - 40 | 85 | .C |
Speichertemperatur | TSTG | - 65 Jahre. | 150 | .C |
Lebensdauer (140 cd/m2) | 33,000 | - | Stunde |
Optikmerkmale
Eigenschaften |
Symbol | Bedingungen | Min. | Typ | Maximal | Einheit |
Helle (VCC wird extern geliefert) |
Lbr |
Anmerkung 5 |
80 |
100 |
- |
cd/m2 |
C.I.E. (weiß) | (x) (y) | C.I.E. 1931 | 0Eine.250.27 | 0.29 0.31 | 0.33.0. Das ist ein Schlagzeug.35 | |
Kontrast aus dem Dunklen Raum | Zinssatz | - | 2000:1 | - | ||
Blickwinkel | 160 | - | - | Grade |
Gleichspannungsmerkmale
Eigenschaften |
Symbol | Bedingungen | Min. | Typ | Maximal |
Einheit |
Logische Versorgungsspannung | VDD | 2.4 | 2.5 | 2.6 | V | |
Versorgungsspannung für Betrieb | VCI | 2.4 | 2.8 | 3.5 | V | |
Stromversorgung für I/O-Pins | VDDIO | 1.65 | VCI | V | ||
Betriebsspannung für OLED |
VCC |
Anmerkung 5 |
11.5 |
12 |
12.5 |
V |
Einträge auf hoher Ebene |
HIV |
IOUT = 100μA, 3,3 MHz |
0.8×VDDIO |
- |
VDDIO |
V |
Niedrigwertige Eingabe | VIL | IOUT = 100μA, 3,3 MHz | 0 | - | 0.2×VDDIO | V |
Produktion auf hohem Niveau | VOH | IOUT = 100μA, 3,3 MHz | 0.9×VDDIO | - | VDDIO | V |
Niedrigwertige Ausgabe | VOL | IOUT = 100μA, 3,3 MHz | 0 | - | 0.1×VDDIO | V |
Betriebsstrom für VCI | ICI | - | 95 | 120 | μA | |
Betriebsstrom für VCC | ICC |
|
- |
34.5 |
40 |
mA |
Schlafmodus-Strom für VDD | IDD, SLEEP | - | 1 | 10 | μA | |
Schlafmodusstrom für VDDIO | - Ich habe keine Ahnung. | 1 | 10 | |||
Schlafmodus-Strom für VCI |
ICI, Schlaf | - | 2 | 50 |
μA |

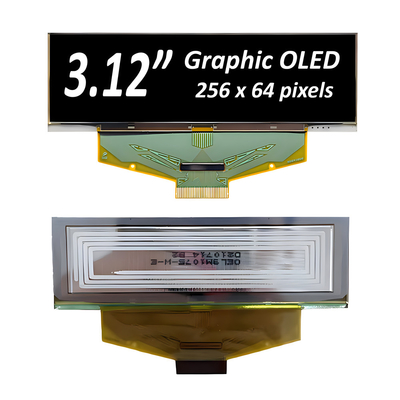

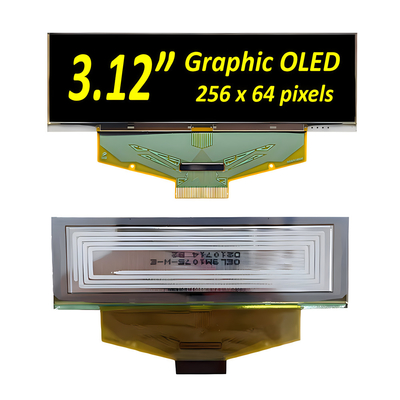

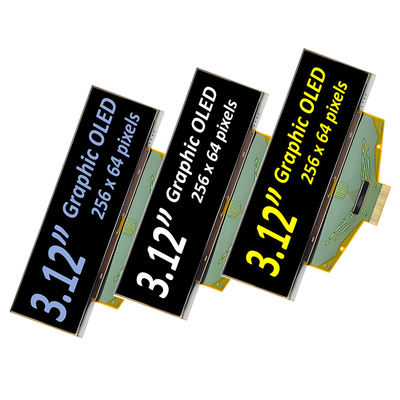

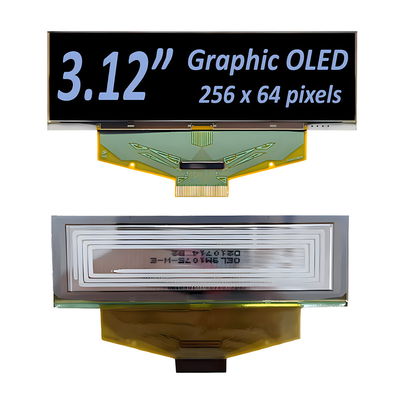

Produktbild
