Produktdetails:
|
Erzeugnis: | 2.23" OLED-Displaymodul | Entschließung: | 128 x 32 |
---|---|---|---|
Glasart: | OLED | Optik: | Alle Blickwinkel 80/80/80/80 |
Schnittstelle: | I2C, SPI, 6800, 8080 Optional | Umriss Dim.: | 62.0 x 24,0 x 2,0 (mm) |
Aktivbereich: | 550,02 x 13,1 mm | Betriebstemperatur: | -40°C bis +85°C |
Nummer des Pins: | 24 Stifte | Steuerung: | SSD1305 oder gleichwertig |
Antriebsmodus: | 1/32 Arbeitszyklus | Verbindungsstück: | COG+FPC |
Kontrastverhältnis: | 2000: 1 (Dunkler Raum Kontrast) | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
Hervorheben: | 2.23-Zoll-OLED-Displaymodul,128*32 Punktematrix PMOLED Bildschirm,24-Pin-OLED-Displaymodul |
2.23 Zoll OLED-Display 128x32 Pixel Produkt Einführung
SFOS223XZ-12832PA-N ist ein 2,23-Zoll-OLED-Display-Modul mit einem 128x32-Punkt-Matrix-PMOLED-Bildschirm und SSD1305-Treiber.
In praktischen Anwendungen müssen Sie möglicherweise vorhandene Bibliotheken schreiben oder verwenden, um das Anzeigemodul zu initialisieren, Anzeigemessparameter festzulegen und Daten an das Anzeigemodul zu senden, um Grafiken oder Text anzuzeigen.Zum Beispiel:Bei der Wahl eines OLED-Display-Moduls werden Faktoren wie Stromverbrauch, Auflösung, Schnittstellenart, Displayfarbe,Betriebsspannung, und Temperaturbereich zu berücksichtigen, um sicherzustellen, dass sie den spezifischen Anwendungsanforderungen entspricht.
Spezifikationen für die Anzeige
1) Anzeigemodus: Passive Matrix
2) Anzeigfarbe: Monochrom (blau)
3) Fahrpflicht: 1/32
Mechanische Spezifikation
1) Umriss: Gemäß der beigefügten
2) Anzahl der Pixel: 128 × 32
3) Größe der Platte: 62,0 × 24,0 × 2,0 (mm)
4) Aktivfläche: 55,02 × 13,1 mm
5) Pixel Pitch: 0,43 × 0,41 (mm)
6) Pixelgröße: 0,41 × 0,39 (mm)
Zeichnung
Absolute Höchstratings
Parameter | Symbol | Min. | Maximal | Einheit |
Versorgungsspannung für Logik | VDD | - Oh, nein.3 | 4 | V |
Versorgungsspannung für die Anzeige | VCC | 0 | 15 | V |
Betriebstemperatur | Top | - 40 | 85 | .C |
Speichertemperatur | TSTG | - 40 | 85 | .C |
Lebensdauer (120 cd/m2) | 20,000 | - | Stunde | |
Lebensdauer (80 cd/m2) | 30,000 | - | Stunde |
Optikmerkmale
Eigenschaften | Symbol | Bedingungen | Min. | Typ | Maximal | Einheit |
Helle | Lbr | Anmerkung 5 | 100 | 120 | - | cd/m2 |
C.I.E. (blau) |
(x) (y) |
C.I.E. 1931 |
0.110.21 | 0.150.25 | 0.190.29 | |
Kontrast aus dem Dunklen Raum | Zinssatz | - | 2000:1 | - | ||
Blickwinkel | - | - | - | Frei | - | Grade |
Gleichspannungsmerkmale
Eigenschaften | Symbol | Bedingungen | Min. | Typ | Maximal | Einheit | |
Versorgungsspannung für Logik | VDD | 1.65 | 2.8 | 3.3 | V | ||
Versorgungsspannung für die Anzeige | VCC | Anmerkung 5 | 11.5 | 12 | 12.5 | V | |
Einträge auf hoher Ebene | HIV | IOUT = 100μA, 3,3 MHz | 0.8×VDD | - | VDD | V | |
Niedrigwertige Eingabe | VIL | IOUT = 100μA, 3,3 MHz | 0 | - | 0.2×VDD | V | |
Produktion auf hohem Niveau | VOH | IOUT = 100μA, 3,3 MHz | 0.9×VDD | - | VDD | V | |
Niedrigwertige Ausgabe | VOL | IOUT = 100μA, 3,3 MHz | 0 | - | 0.1×VDD | V | |
Betriebsstrom für VDD | IDD | - | 180 | 300 | μA | ||
Betriebsstrom für VCC | ICC | Anmerkung 6 |
- |
18 | 25 |
mA |
|
Schlafmodus-Strom für VDD | IDD, SLEEP | - | 1 | 5 | μA | ||
Schlafmodus-Strom für VCC | ICC, Schlaf | - | - | 2 | 10 | μA |
Elektrische Eigenschaften
Artikel 1 | Symbol | - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | Einheit | |
Versorgungsspannung |
Logische Versorgungsspannung IC | VDD | 1.65 | 3.0 | 3.5 | V |
Betrieb (für OLED-Panel) | VPP | 12.5 | 13.0 | 13.5 | V | |
Eingangsspannung |
Hochspannung | HIV | 0.8 * VDD |
- |
VDD | V |
Niedrigspannung | VIL | VSS |
- |
0.2 * VDD | V | |
Ausgangsspannung |
Hochspannung | VOH | 0.8 * VDD |
- |
VDD | V |
Niedrigspannung | VOL | VSS |
- |
0.2 * VDD | V |

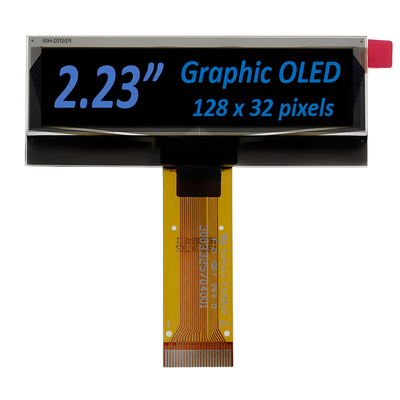

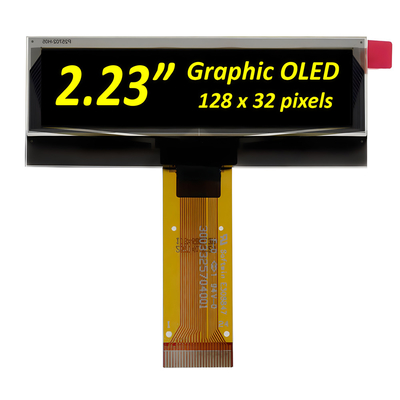

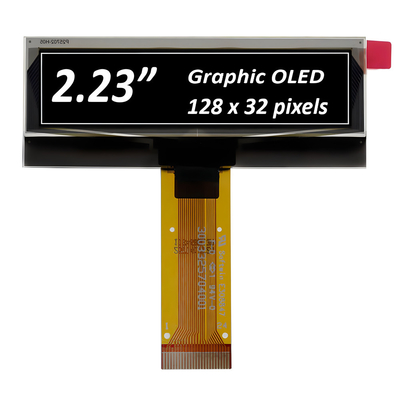

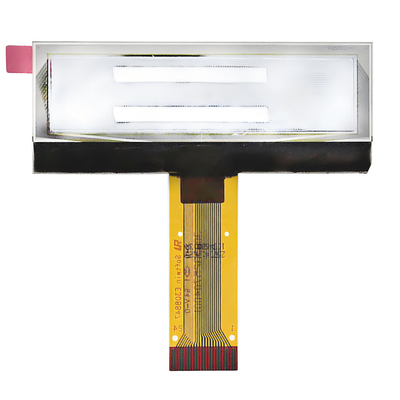

Produktbild
