Produktdetails:
|
| Erzeugnis: | 2.42 Zoll (2,4") OLED-Display | Entschließung: | 128X64 Punkte |
|---|---|---|---|
| Anzeigemodus: | Passive Matrix | Optik: | Alle Betrachten-Winkel |
| Umriss Dim.: | 71.0(L) x 43.5 ((W) x 6.0 ((T) (mm) | Aktivbereich: | 55.01 ((L) x 27.5 ((W) (mm) |
| Pixel Pitch: | 00,43 x 0,43 (mm) | Fahrmethode: | 1/64 Arbeitszeitraum |
| Betriebstemperatur: | -40°C zu +70°C | Nummer des Pins: | 7 Titelstifte |
| Schnittstelle: | SPI-Schnittstelle | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | 2.42 Zoll OLED-Steuerplatte,SSD1309 OLED-Steuerplatte,7-Pin-SPI-OLED-Displaymodul |
||
SFOM242YZ7-12864WBYG-01 Spezifikation.pdf
Produkteinführung
Die 2,42-Zoll-OLED-Steuerplatine mit 7-Spitzen-SPI-Schnittstelle ist eine Steuerplatine, die die Hochleistungs-OLED-Displaytechnologie integriert und für Anwendungsszenarien geeignet ist, die einen hohen Kontrast erfordern.ultradünne KonstruktionDie Steuerungskarte ist mit einem SSD1309 / SPD0301 Treiberchip ausgestattet, der eine doppelte SPI/I2C-Schnittstellenkommunikation unterstützt und den Benutzern flexible Verbindungsoptionen bietet.
Technischer Parameter
Bildschirmgröße: 2,42 Zoll
Auflösung: 128 × 64 Pixel

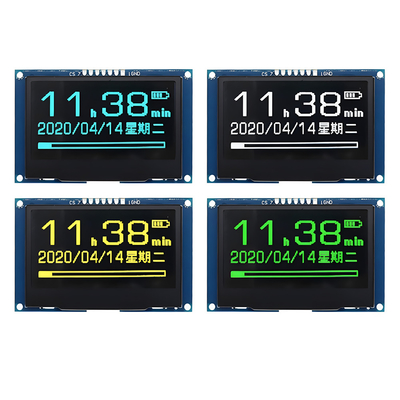

Anzeigfarbe: Weiß, Gelb, Grün und Blau optional
Steuerungschip: SSD1309/SPD0301
Kommunikationsschnittstelle: SPI/I2C
Physische Schnittstelle: GH1.25 7Pin
Betriebsspannung: 3,3 V/5 V
Bildschirmgröße: 55,01 × 27,49 mm
Produktgröße: 61,50 × 39,50 mm
Produktmerkmale
Hoher Kontrast: Die selbstleuchtenden Eigenschaften des OLED mit einer SPI-Schnittstelle von 2,42-Zoll und 7-Pin bieten einen extrem hohen Kontrast und ausgezeichnete Display-Effekte.
Ultra dünn und leicht: Aufgrund des selbstleuchtenden Prinzips von OLED ist keine Hintergrundbeleuchtung erforderlich, wodurch die Steuerplatine dünner und leichter wird.
Niedrigstrombetrieb: Die 2,42-Zoll-OLED verbraucht beim Anzeigen von Schwarz keine Energie, was dazu beiträgt, den Gesamtstromverbrauch zu reduzieren.
Breitblick-Display: 2,42-Zoll-OLED Bietet einen Breitblick von über 170 °, was eine klare Sicht aus verschiedenen Winkeln gewährleistet.
Schnelle Reaktion: Die schnelle Reaktionszeit von OLED mit 2,42-Zoll-7-Pin-SPI-Schnittstelle eignet sich für Anwendungen mit dynamischen Bildern und schneller Erneuerung.
Unterstützung der SPI/I2C-Kommunikation: Kompatibel mit zwei Kommunikationsprotokollen, bequem für die Verbindung mit verschiedenen Mikrocontrollern.
Softwareunterstützung
Bereitstellung einer umfassenden Softwareentwicklungsunterstützung, einschließlich:
Routine-Daten: Beispielcode für Plattformen wie Raspberry Pi, Arduino, STM32, ESP32 usw. bereitstellen.
Kommunikationsprotokoll: Die Implementierung der SPI- und I2C-Kommunikationsprotokolle wird näher beschrieben.
Grafikbibliothek: unterstützt grundlegende Grafikzeichnungs- und Textanzeigefunktionen.
Schriftunterstützung: In mehreren Schriftarten integriert, um den Anzeigebedarf verschiedener Sprachen und Zeichen zu erfüllen.
Zeichnung
Definition des Schnittstellenpins (Hardwareverbindung)
| Ausrüstung | Symbol | Beschreibungen |
| 1 | GND | Grund der Logik-Schaltung |
| 2 | VDD | Energieversorgung der Logik |
| 3 | SCK | Serielle Uhreneingabe. |
| 4 | SDA | Seriendaten eingeben. |
| 5 | RST | Dieser Pin ist ein Reset-Signal-Eingang. Wenn der Pin niedrig ist, wird die Initialisierung des Chips ausgeführt. Halten Sie diesen Pin während des normalen Betriebs hoch. |
|
6 |
DC |
Wenn der Pin hoch gezogen wird und der serielle Schnittstellenmodus ausgewählt ist, werden die Daten am SDIN Wenn es niedrig gezogen wird, werden die Daten bei SDIN in das Kommando-Register übertragen. |
| 7 | CS | Chip-Auswahl. Der Chip wird ausgewählt, wenn CS0 = L. |
Absolute Höchstratings
|
Parameter |
Symbol | Min. | Maximal | Einheit |
| Versorgungsspannung für Logik | VDD | - Oh, nein.3 | 4 | V |
| Versorgungsspannung für die Anzeige | VCC | 8 | 17 | V |
| Betriebstemperatur | Top | - 40 | 70 | .C |
| Speichertemperatur | TSTG | - 40 | 85 | .C |
| Lebensdauer (220 cd/m2) | 13,000 | - | Stunde | |
| Lebensdauer (200 cd/m2) | 15,000 | - | Stunde | |
|
Lebensdauer (180 cd/m2) |
16,000 | - | Stunde |
Elektrische Spezifikationen
|
Eigenschaften |
Symbol | Bedingungen | Min. | Typ | Maximal | Einheit |
| Stromverbrauch im Normalbetrieb | Alle Pixel an | - | 17 | 25 | mA | |
| Standby-Stromverbrauch | Standby-Modus 10% Pixel eingeschaltet | - | 0.5 | 1.5 | mA | |
| Stromverbrauch im Normalmodus | Alle Pixel an | - | 71.5 | 97.5 | mW | |
| Stromverbrauch im Standby-Modus | Standby-Modus 10% Pixel eingeschaltet | - | 6.5 | 19.5 | mW | |
| Helle | Lbr | - | 90 | 110 | - | cd/m2 |
| C.I.E. (weiß) |
(x) (y) |
C.I.E. 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|
| Kontrast aus dem Dunklen Raum | Zinssatz | - | 2000:1 | - | - | |
|
Blickwinkel
|
- | 160 | - | - | Grade |

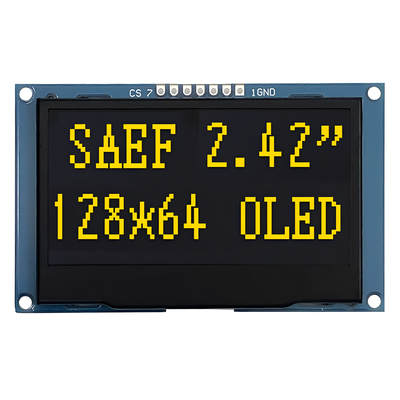

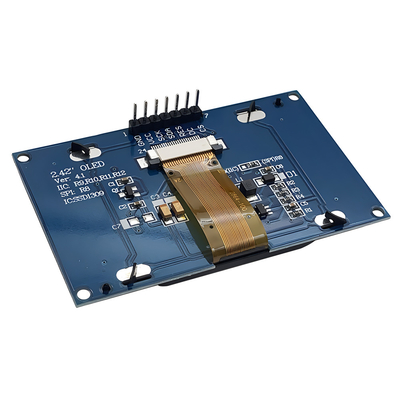

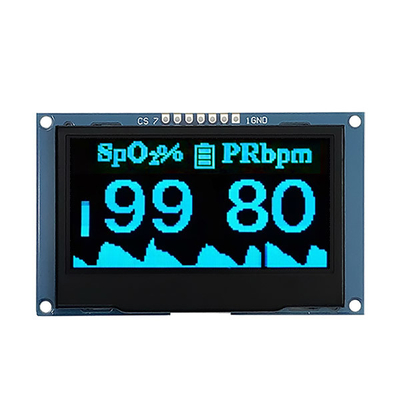

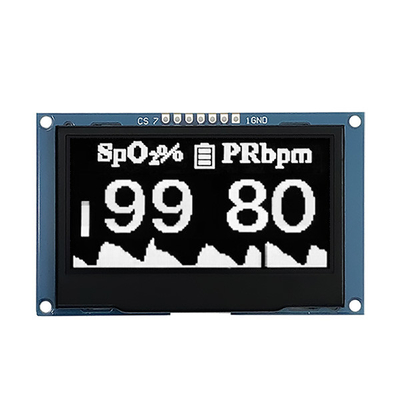

Produktbild
Zuverlässigkeitsprüfung
|
Artikel |
Bedingungen |
Kriterien |
| Hochtemperaturbetrieb | 70.C, 240 Stunden |
Die operative Funktionen funktionieren. |
| Niedertemperaturbetrieb | -40 °C, 120 Stunden | |
| Speicherung bei hoher Temperatur | 85.C, 120 Stunden | |
| Lagerung bei niedrigen Temperaturen | -40°C, 120 Stunden | |
| Betrieb bei hoher Temperatur/Feuchtigkeit | 65.C, 90% Feuchtigkeit, 120 Stunden | |
|
Wärmeschock |
-40°C ~ 85°C (-40°C /30min; Durchgang /3min; 85°C /30min; Durchgang /3min) 1Zyklus: 66min, 100 Zyklen |
