Produktdetails:
|
Erzeugnis: | 0.96 Zoll OLED + 4-Pin-PCB | Entschließung: | Pixel 128x64 |
---|---|---|---|
Anzeige Farbe: | Weiß/Blau/Gelb Blau Fontz | Struktur: | COG + PCB |
Schnittstelle: | I2C ((IIC) | Sichtrichtung: | Alle Blickwinkel (85/85/85/85) |
Umriss Dim.: | 24.7 × 27 × 3,6 mm | Verbindung: | Überschriftspins |
Nummer des Pins: | 4 Stifte | Betriebstemperatur.: | -40°C bis +85°C |
Lebensdauer: | 50,000 Stunden @ 60cd/m2 | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
Hervorheben: | 0.96 Zoll OLED-Display,Weißes OLED-Display,4Pin I2C OLED-Display |
SFOM096YZ4-12864WB-02 Spezifikation.pdf
Produkteinführung
0.96-Zoll-OLED mit 4-Pin-PCB ist ein miniaturisiertes Anzeigemodul, das in eingebetteten Systemen und tragbaren elektronischen Geräten weit verbreitet ist.Diese Art von Bildschirm spielt eine wichtige Rolle in Bereichen wie intelligenten Uhren, Gesundheitstracker und Industriegeräte aufgrund ihrer geringen Größe, ihres geringen Stromverbrauchs und ihres hohen Kontrastes.Bereitstellung einer intuitiven Informationsanzeige für Benutzer.
Darüber hinaus verbessern Treiber-ICs für 0,96-Zoll-OLED mit 4-Pin-PCB-Modulen wie SSD1306, SSD1315 usw. aufgrund ihres standardisierten Designs ihre Vielseitigkeit auf verschiedenen Geräten.Dieses hohe Kompatibilitätsniveau bietet den Anwendern bei der Entwicklung von Embedded-Systemen oder DIY-Projekten große Bequemlichkeit.
Eigenschaften
0.96-Zoll-OLED-Produkte mit 4-Pin-PCBs haben typischerweise folgende technische Spezifikationen:
Zeichnung
Definition des Schnittstellenpins
Nummer der Anschrift. | Symbol | Beschreibung | |
1 | GND | Das ist ein Boden-Pin, er muss mit dem Boden verbunden sein. | |
2 | VDD | Dies ist ein Spannungsvorrat, der an eine Quelle angeschlossen sein muss. | |
3 | SCL | Dieser serielle Clock-Eingang SCL | |
4 | SDA | Diese serielle Dateneingabe SDA |
Elektrooptische Eigenschaften
Artikel 2 | Symbol | - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | Einheit | Anmerkung | |
Betriebsleucht | L | 80 | 100 | - | cd/m2 | Alle Pixel eingeschaltet | |
Stromverbrauch | P | - | 50 | 60 | mW |
30% der Pixel eingeschaltet |
|
Bildfrequenz | Fr | - | 105 | - | Hz | - | |
Farbe Koordinate |
Blau | CIE x | 0.11 | 0.15 | 0.19 |
CIE1931 |
Dunkelraum |
CIE y | 0.21 | 0.25 | 0.29 | ||||
Reaktionszeit |
Aufstehen | Tr | - | 10 | - | Wir | - |
Verfall | Td | - | 10 | - | Wir | - | |
Kontrastverhältnis | Die | 10000:1 | - | - | - | Dunkelraum | |
Blickwinkel | ![]() |
160 | - | - | Grade | - | |
Betriebsdauer | Oberste | 22000 | - | - | Stunden | L= 80 cd/m2 |

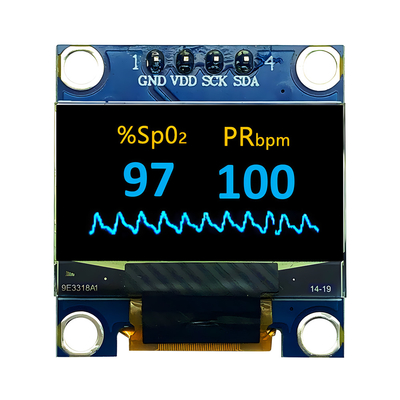

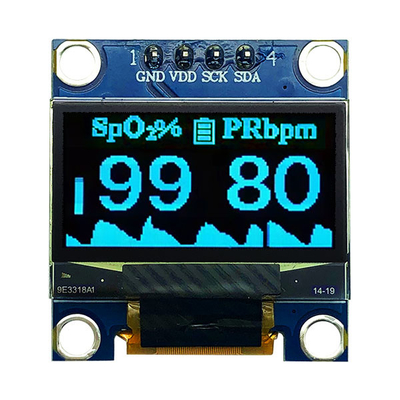

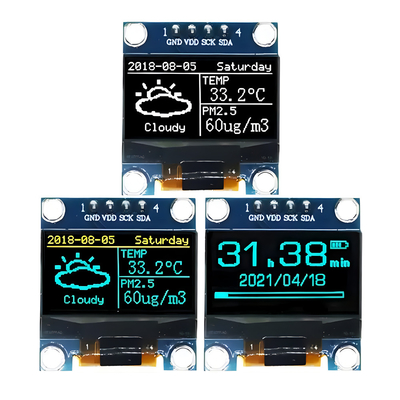

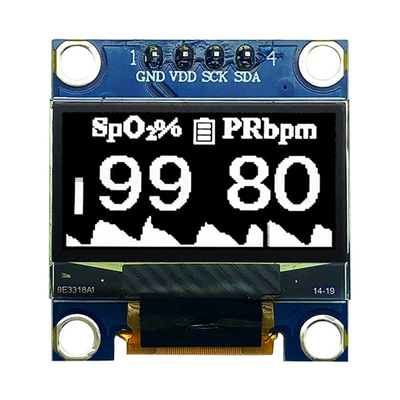

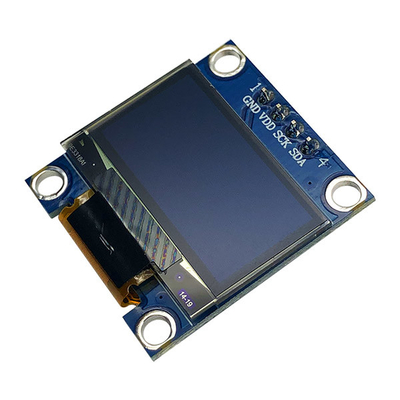

Produktbild
Zuverlässigkeitsprüfung
- Nein. Ich weiß nicht. | Artikel 1 | Die Situation | Anzahl |
1 |
Speicherung bei hoher Temperatur (HTS) |
85 ± 2 °C, 200 Stunden | 3 |
2 |
Hochtemperaturbetrieb (HTO) |
80 ± 2 °C, 96 Stunden | 3 |
3 |
Lagerung bei niedrigen Temperaturen (LTS) |
-40 ± 2 °C, 200 Stunden | 3 |
4 |
Niedertemperaturbetrieb (LTO) |
-40 ± 2 °C, 96 Stunden | 3 |
5 |
Hohe Temperatur undFeuchtigkeitsspeicherung- Ich bin nicht sicher. |
50 ± 3 °C, 90% ± 3% RH, 120 Stunden |
3 |
6 |
Wärmeschlag (Nichtbetrieb) (TS) |
-20 ± 2 °C ~ 25 °C ~ 70 ± 2 °C (30 min) (5 min) (30 min) 10 Zyklen |
3 |
7 | Vibrationen (Verpackung) |
10~55~10Hz, Amplitude 1,5 mm, 1 Stunde für jede Richtung x, y, z |
1 Karton |
8 | Absetzen (Verpackung) | Höhe: 1 m, jeweils für 6 Seiten, 3 Kanten, 1 Winkel | 1 Karton |
9 | ESD (Endproduktgehäuse) | ±4kVR:330Ω; C:150pF 10-fache Luftentladung | 3 |
Vergleiche mit Wettbewerbern
Auf dem Markt für 0,96-Zoll-OLED-Produkte mit 4-Pin-Leiterplatten gibt es mehrere Wettbewerber mit unterschiedlichen Vorteilen und Eigenschaften.SAEF TECHNOLOGY hat folgende Vorteile::
Technologie und Innovationsfähigkeit:SAEF verfügt über eine umfassende Akkumulation an OLED-Displaytechnologie, dieProdukte mit hoher Auflösung und ausgezeichneter Farbleistung, während kontinuierlich innovative Produkte auf den Markt gebracht werden, um der Marktnachfrage gerecht zu werden.
Kapazität und Lieferkette:SAEF verfügt über eine starke Produktionskapazität und ein umfassendes System der Lieferkette, das eine stabile Produktversorgung gewährleisten und schnell auf Marktveränderungen reagieren kann.
Personalisierte Dienstleistungen:SAEF kann maßgeschneiderte Dienstleistungen zur Entwicklung und Herstellung von 0,96 Zoll OLED-Produkten mit 4-Pin-PCB-Produkten mit spezifischen Spezifikationen gemäß den Kundenanforderungen erbringen.die Anforderungen spezifischer Anwendungsszenarien erfüllt.
Einfluss der Marke:Die SAEF-Marke erhält eine höhere Anerkennung und Vertrauen auf dem Markt, und unsere Produkte können mehr Aufmerksamkeit auf dem Markt und mehr Auswahlmöglichkeiten für die Kunden gewinnen.
