Produktdetails:
|
Erzeugnis: | 0.49-Zoll-OLED-Displaymodul | Anzahl der Pixel: | 64x32 Grafiken |
---|---|---|---|
Steuerungssysteme: | SSD1315 oder gleichwertig | Anzeigemodus: | Passive Matrix |
Anzeige Farbe: | Monochrom (weiß) | Fahrdienst: | 1 / 32 Pflicht |
Größe der Platte: | 14.5 x 11.6 x 1.227 (mm) | Aktivbereich: | 11.18 x 5,58 (mm) |
Pixel Pitch: | 0.175 x 0,175 (mm) | Pixel-Größe: | 00,155 x 0,155 (mm) |
Sichtrichtung: | Alle Betrachten-Winkel | Schnittstelle: | I2C |
Verbindung: | Löterei/Hotbar | Nummer des Pins: | 14 Pins (kann angepasst werden) |
Lebensdauer: | 50,000 Stunden @ 60cd/m2 | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
Hervorheben: | 0.49-Zoll-OLED-Display,Handheld-Anwendungs-OLED-Display,I2C-Schnittstelle OLED-Display |
0.49 Zoll OLED-Display 64*32 Punkte Produkt Einführung
0.49-Zoll-OLED-Produkte sind kleine Display-Bildschirme, die aufgrund ihrer ultradünnen, leistungsarmen, kontrastreichen und weiten Blickwinkel-Eigenschaften in verschiedenen intelligenten Geräten und Instrumenten weit verbreitet sind.Ein 49-Zoll-OLED-Display hat typischerweise eine 64x32-Pixel-Punktmatrix, die weiße Schriftarten anzeigen kann, von einem SSD1315-Controller angetrieben wird, eine I2C-Serieoberfläche unterstützt und bei 2,8 V Spannung arbeitet.aufgrund der selbstleuchtenden Eigenschaften von OLED, erfordert keine Hintergrundbeleuchtung und bietet somit die Vorteile eines ultradünnen Aufbaus und eines geringen Stromverbrauchs.und sie sind für verschiedene Umweltbedingungen geeignetDarüber hinaus nimmt der 0,49-Zoll-OLED-Display die FPC-Verbindungsmethode an, die das direkte Schweißen an das PCB ohne die Notwendigkeit von Anschlüssen erleichtert.
0.49-Zoll-OLED-Produkte eignen sich aufgrund ihrer kompakten Größe und hoher Auflösung hervorragend für Geräte mit strengen Platzanforderungen.Kleine Bildschirme für industrielle Steuerungssysteme, tragbare Spielekonsolen und andere Anlässe, bei denen kleine und effiziente Bildschirme erforderlich sind.49-Zoll-OLED-Produkte sind aufgrund ihrer einzigartigen technologischen Vorteile und ihres breiten Anwendungspotenzials zu einer der bevorzugten Lösungen für moderne kleine Displays gewordenMit der Reife der Technologie und der Erweiterung des Marktes können wir erwarten, dass solche Produkte in zukünftigen intelligenten und elektronischen Geräten eine immer wichtigere Rolle spielen.
Eigenschaften
Zeichnung des Produkts
Definition des Schnittstellenpins
Nummer der Anschrift. | Symbol | Eingang und Ausgang | Funktion |
Stromversorgung | |||
8 | VDD | P |
Energieversorgung der Logik |
7 | VSS | P |
Grund der Logik-Schaltung |
14 | VCC | P |
Stromversorgung für OEL-Panel |
Fahrer | |||
12 | IREF | Ich... |
Aktuelle Referenz für die Helligkeitsanpassung |
13 | VCOMH | O |
Dieser Pin ist der Eingangspin für die Spannungsausgabe hohe Ebene für COM-Signale. |
Gleichspannungskonverter | |||
|
|
|
Stromversorgung für Gleichspannungs-/ Gleichspannungsumrichterkreis |
3/4 |
C1P/C1N |
Ich... | Positiver Endpunkt des Flying Inverting Capacitors Negativer Endpunkt des Flying Boost Capacitors Zwischen den Endpunkten sind Ladungspumpenkondensatoren erforderlich.Sie müssen schwimmen, wenn der Konverter nicht verwendet wird. |
Schnittstelle | |||
|
|
|
Zurücksetzen der Leistung für Steuerung und Fahrer |
10 | SCL | Ich... |
I2C-Busdatensignal |
11 | SDA | Eingang und Ausgang |
I2C-Busdatensignal |
Rücklage | |||
6 |
VBREF |
- |
NC |
Optikmerkmale
Eigenschaften | Symbol | Bedingungen | Min. | Typ | Maximal | Einheit | |
Helle (VCC wird extern geliefert) |
Lbr | Anmerkung 5 | 160 | - | - | cd/m2 | |
Helle (VCC erzeugt durch interne Gleichspannung) |
Lbr | Anmerkung 6 | 160 | 180 | - | cd/m2 | |
C.I.E. (weiß) | (x) (y) | C.I.E. 1931 | 0Eine.250.27 | 0.29 0.31 | 0.33.0. Das ist ein Schlagzeug.35 | ||
Kontrast aus dem Dunklen Raum | Zinssatz | - | 2000:1 | - | |||
Blickwinkel | - | Frei | - | Grade |
Gleichspannungsmerkmale
Eigenschaften | Symbol | Bedingungen | Min. | Typ | Maximal | Einheit | |
Versorgungsspannung für Logik | VDD | 1.65 | 2.8 | 3.3 | V | ||
Versorgungsspannung für die Anzeige (Ausländisch geliefert) |
VCC |
Anmerkung 5 (Inneres Gleichspannungsgerät/Gleichspannungsgerät deaktiviert) |
7.0 | 7.25 | 7.5 | V | |
Versorgungsspannung für Gleichspannung | VBAT | Interne Gleichspannung aktiviert | 3.3 | - | 4.2 | V | |
Versorgungsspannung für die Anzeige (generiert durch interne Gleichspannung) | VCC |
Anmerkung 6 (Intern DC/DC aktiviert) |
7.0 | - | 7.25 | V | |
Einträge auf hoher Ebene | HIV | IOUT = 100μA, 3,3 MHz | 0.8×VDD | - | VDD | V | |
Niedrigwertige Eingabe | VIL | IOUT = 100μA, 3,3 MHz | 0 | - | 0.2×VDD | V | |
Produktion auf hohem Niveau | VOH | IOUT = 100μA, 3,3 MHz | 0.9×VDD | - | VDD | V | |
Niedrigwertige Ausgabe | VOL | IOUT = 100μA, 3,3 MHz | 0 | - | 0.1×VDD | V | |
Betriebsstrom für VDD | IDD | - | 180 | 300 | μA | ||
Betriebsstrom für VCC (externe VCC) |
ICC |
Anmerkung 7 |
- |
5 |
10 |
mA |
|
Betriebsstrom für VBAT (VCC durch interne Gleichstrom/Gleichstrom) | IBAT |
Anmerkung 8 |
- |
10 |
15 |
mA |
|
Schlafmodus-Strom für VDD | IDD, SLEEP | - | 1 | 5 | μA | ||
Schlafmodus-Strom für VCC | ICC, Schlaf | - | 2 | 10 | μA |

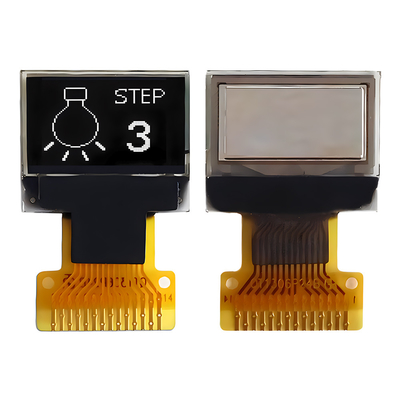

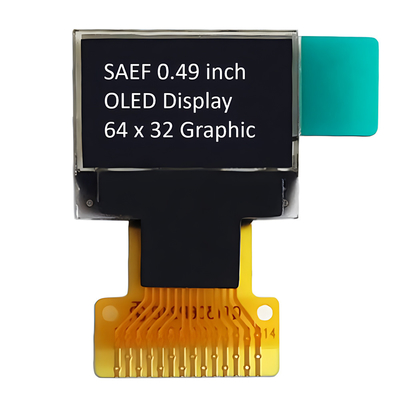

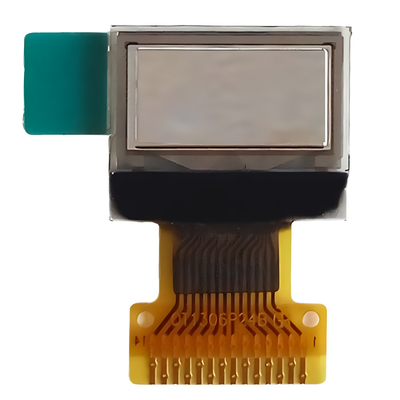

Produktbild
Inhalt der Zuverlässigkeitsprüfungen
Artikel | Bedingungen | Kriterien | |
Hochtemperaturbetrieb | 70°C, 240 Stunden |
Die operativen Funktionen funktionieren. |
|
Niedertemperaturbetrieb | -40°C, 240 Stunden | ||
Speicherung bei hoher Temperatur | 85°C, 240 Stunden | ||
Lagerung bei niedrigen Temperaturen | -40°C, 240 Stunden | ||
Betrieb bei hoher Temperatur/Feuchtigkeit | 60°C, 90% RH, 120 Stunden | ||
Wärmeschock |
-40°C <==> 85°C, 24 Zyklen 60 Minuten bleiben. |
