Produktdetails:
|
| Erzeugnis: | 0.96 Zoll I2C OLED 4 Pins | Entschließung: | Pixel 128x64 |
|---|---|---|---|
| Struktur: | COG OLED + PCB | Schnittstelle: | I2C ist optional |
| Berührungsbildschirm: | Kann angepasst werden | Sichtrichtung: | Alle Blickwinkel (85/85/85/85) |
| Umriss Dim.: | 24.7 × 27 (mm) (PCB-Größe) | Verbindung: | Metallstifte |
| Nummer des Pins: | 4 Stifte | Betriebstemperatur.: | -40°C bis +85°C |
| Lebensdauer: | 50,000 Stunden @ 60cd/m2 | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | 12864 OLED-Bildschirmmodul,Anzeigen-Modul 128x64 OLED,0.96 Zoll OLED Display Board Modul |
||
SFOM096YZ4-12864WB-02 Spezifikation.pdf
0.96 Zoll OLED I2C Schnittstelle Produkt Einführung
Das 0,96-Zoll-I2C-Modul ist ein kleines OLED-Display-Modul, das in verschiedenen elektronischen Geräten weit verbreitet ist.Das 96-Zoll-OLED-I2C-Modul ist aufgrund seiner hervorragenden Anzeigeleistung und seiner geringen Stromverbrauchsmerkmale zu einer idealen Anzeigelösung in elektronischen Produkten geworden.
Produktcode:Die in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführten Daten sind in Anhang I der Verordnung (EU) Nr. 182/2011 erfasst.
Bildschirmgröße: 0,96 Zoll
Auflösung: 128x64 Pixel
Blickwinkel: größer als 160 °
Farboptionen: gelb blau, weiß, blau
Leistungsbedarf: 3V/5V
Signaltyp: digitales Signal, unterstützt I2C-Kommunikation
Pinnendefinitionen: GND, VDD, SCK, SDA
Betriebstemperaturbereich: -40 °C bis 85 °C (Industriequalität)
Stromverbrauch: ca. 0,08 W bei voller Beleuchtung, ca. 0,06 W
Die 0,96 Zoll OLED selbst verfügt über eine selbstleuchtende Technologie, die keine Hintergrundbeleuchtung erfordert.96 Zoll OLED hat extrem geringen Stromverbrauch, so dass es besonders für batteriebetriebene tragbare Geräte geeignet ist. Es hat die Eigenschaft eines hohen Kontrastes und bietet Benutzern ein hervorragendes visuelles Erlebnis. Kompatibel mit 3.3V- und 5V-LogikwerteEs unterstützt die I2C-Schnittstelle, nur zwei Datenschnittstellenkabel sind für die Datenübertragung und Steuerung erforderlich.96-Zoll-OLED wird in intelligenten Häusern häufig als Statusbildschirm für intelligente Geräte verwendet, sowie intelligente tragbare Geräte zur Anzeige von Informationen wie Zeit- und Gesundheitsdaten; und Anzeige von Schlüsselparametern usw. in industriellen Instrumenten und industrieller Automatisierung.
Eigenschaften
| Erzeugnis | 0.96 Zoll OLED I2C-Schnittstelle |
| Modellnummer | Die in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführten Daten sind in Anhang I der Verordnung (EU) Nr. 182/2011 erfasst. |
| Fahrplan | 1.64 Dienst |
| Sichtrichtung | Alle Blickwinkel |
| Treiber-IC | SSD1315 |
| Stromversorgungsspannung | 3.0V |
| VCC | 12.0V |
| Schnittstelle | IIC |
| Modulgröße | 24.70 (L) x27.0 (W) mm (PCB-Größe) |
| Sichtbereich | 22.74 ((L) x 11.86 (W) mm |
| Aktivbereich | 21.74 (L) x 10.86 (W) mm |
| Punkte-Pitch | 00,154 (W) x 0,154 (H) mm |
| Punktgröße | 0.17 ((W) x 0,17 ((H) mm |
Zeichnung
Definition des Schnittstellenpins
| - Nein. | Symbol | Beschreibungen |
| 1 | GND | Grund der Logik-Schaltung |
| 2 | VDD | Energieversorgung der Logik |
| 3 | SCK | Serielle Uhreneingabe. |
| 4 | SDA | Seriendaten eingeben. |
Optikmerkmale
| Eigenschaften | Symbol | Bedingungen | Min. | Typ | Maximal | Einheit | |
|
Helle (VCC wird extern geliefert) |
Lbr | Anmerkung 5 | 90 | - | - | cd/m2 | |
|
Helle (VCC erzeugt durch interne Gleichspannung) |
Lbr | Anmerkung 6 | 80 | 100 | - | cd/m2 | |
| C.I.E. (weiß) | (x) (y) | C.I.E. 1931 | 0Eine.250.27 | 0.29 0.31 | 0.33.0. Das ist ein Schlagzeug.35 | ||
| Kontrast aus dem Dunklen Raum | Zinssatz | - | 2000:1 | - | |||
| Blickwinkel | - | Frei | - | Grade | |||

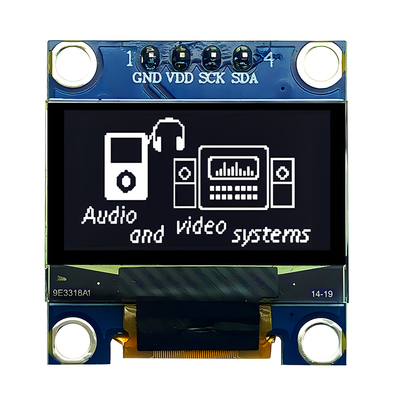

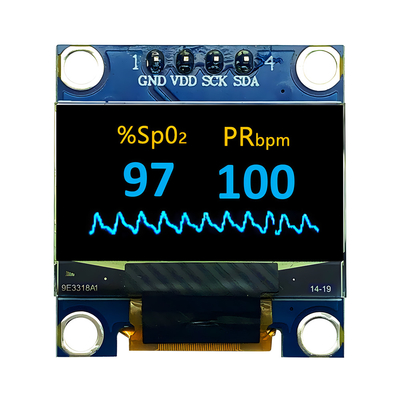

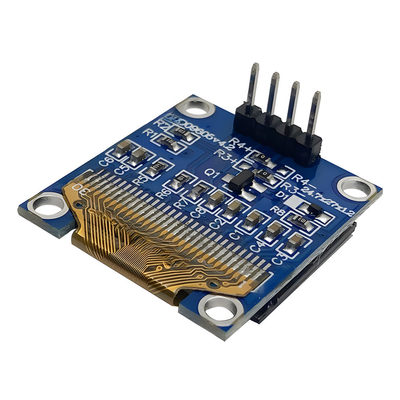

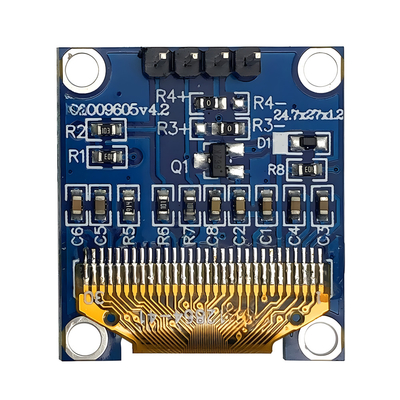

0.96 Zoll OLED I2C-Schnittstelle Produktbilder
Inhalt der Zuverlässigkeitsprüfungen
| Artikel | Bedingungen | Kriterien | |
| Hochtemperaturbetrieb | 70°C, 240 Stunden |
Die operativen Funktionen funktionieren. |
|
| Niedertemperaturbetrieb | - 40°C, 240 Stunden | ||
| Speicherung bei hoher Temperatur | 85°C, 240 Stunden | ||
| Lagerung bei niedrigen Temperaturen | - 40°C, 240 Stunden | ||
| Betrieb bei hoher Temperatur/Feuchtigkeit | 60°C, 90% RH, 120 Stunden | ||
| Wärmeschock |
- 40°C-> 85°C, 24 Zyklen 60 Minuten bleiben. |
||
