Produktdetails:
|
| Erzeugnis: | Standard 128x64 LCM | Entschließung: | 128X64 Punkte |
|---|---|---|---|
| Ansicht der Richtung: | Um 6 Uhr. | Lcd-Typ: | FSTN, positiv |
| Polarisator-Art: | Transflective | Modulgröße: | 40.0L × 28.0W × 4,5H (maximal) |
| Aussichtsbereich: | 37.0×20.0 (mm) | Steuerungssysteme: | ST7567 |
| Nummer des Pins: | 28 Stifte | Schnittstellen: | Die MPU der 6800-Serie oder der 8080-Serie |
| Betriebstemperatur: | -20 °C bis +70 °C | Versorgungsspannung: | 3.3V (typischer Wert) |
| Lebensdauer: | 40,000 Stunden | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | 128x64 Pixel COG-LCD,3.3v COG-LCD,FSTN Positives COG-LCD |
||

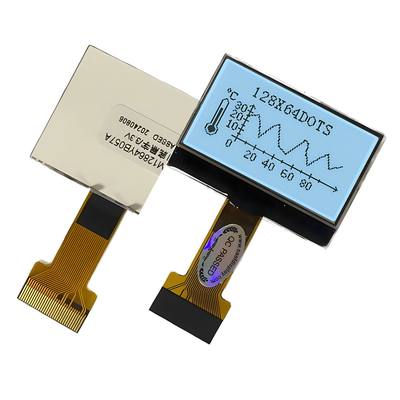

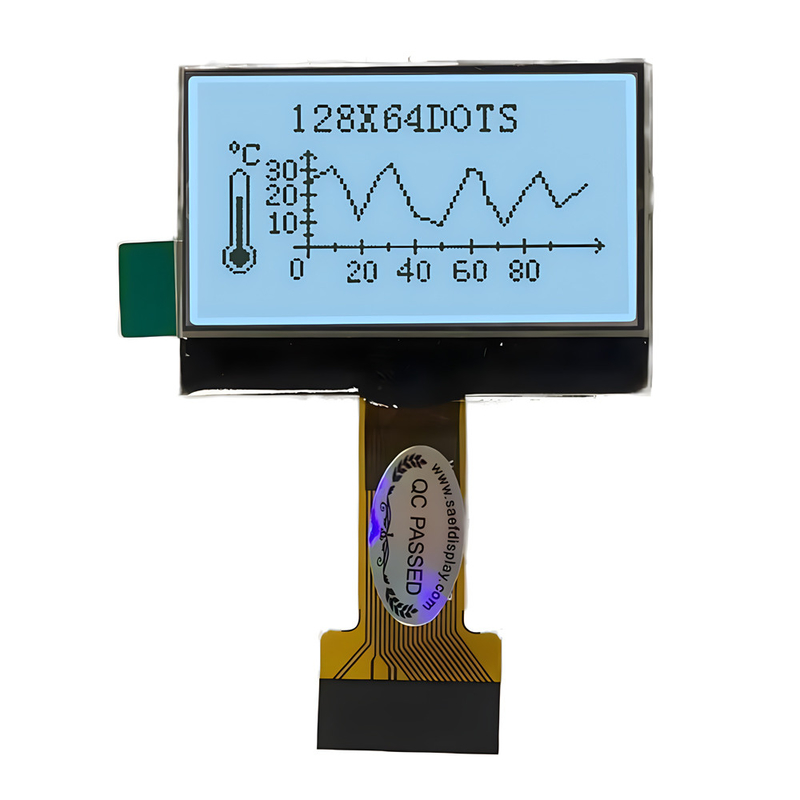

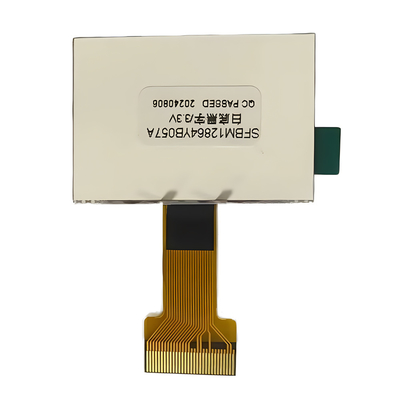

COG Modul 128X64 Pixel FSTN Positiv 3,3-Volt Produkt Einführung
Das 128x64 COG LCD ist ein extrem weit verbreitetes kostengünstiges Grafikpunktmatrixmodul, dank seiner geringen Kosten, Benutzerfreundlichkeit und Programmierfreundlichkeit.SAEFDISPLAY bietet Kunden mehr als 1000 verschiedene Größen (VA) an Standardprodukten zur Auswahl.Die positive FSTN COG LCD kann mit Hintergrundbeleuchtung in verschiedenen Farben wie gelb, grün, weiß, orange ausgestattet werden,Auf dem Negativbildschirm 128x64 COG LCD können auch weiße, blaue und andere Farbhinterlichter hinzugefügt werden,die den Kontrast und den Blickwinkel des Bildschirms erheblich erhöhen kann.
Eigenschaften
Mechanische Spezifikation
| Artikel 1 Buchstabe a | Die Angabe der Angabe ist in Anhang I zu entnehmen. | Einheit |
| Modulgröße ((L×W×H) | 40.0L mal 28.0.0W×4,5 (max) H | mm |
| Sichtbereich ((W×H) | 37.0 mal 20.0 | mm |
| Wirkungsbereich | 128 × 64 | Punkt |
| Punkt Pitch ((W×H)) | 0.27 mal 0.27 | mm |
| Punktgröße ((W × H) | 0.245 mal 0.245 | mm |
Zeichnung
Definition von Pin
| Artikel 1 Buchstabe a | SYMBOL | Niveaus | Funktion |
| 1 | VDD | +3,3V | Energieversorgung der Logik |
| 2 | C86 | H/L | H:6800 Parallel L:8080 Parallel |
| 3 | VSS | 0V | Stromversorgung |
| 4 | V0 | - Ich weiß. |
Verbinden Sie einen Kondensator zwischen diesem Terminal und dem VSS-Terminal |
| 5 | V1 | - Ich weiß. | |
| 6 | V2 | - Ich weiß. | |
| 7 | V3 | - Ich weiß. | |
| 8 | V4 | - Ich weiß. | |
| 9 | CAP2- | - Ich weiß. | Verbinden Sie einen Kondensator zwischen diesem Terminal und dem CAP2+-Terminal |
| 10 | CAP2+ | - Ich weiß. | Verbinden Sie einen Kondensator zwischen diesem Terminal und dem CAP2-Terminal |
| 11 | CAP1- | - Ich weiß. | Verbinden Sie einen Kondensator zwischen diesem Terminal und dem CAP1-Terminal |
| 12 | GAP1+ | Verbinden Sie einen Kondensator zwischen diesem Terminal und dem CAP1 + Terminal | |
| 13 | GAP3+ | - Ich weiß. | Verbinden Sie einen Kondensator zwischen diesem Terminal und dem CAP1-Terminal |
| 14 | VOUT | Verbinden Sie einen Kondensator zwischen diesem Terminal und dem VSS- oder VDD-Terminal | |
| 15 | VSS | 0V | Stromversorgung |
|
16 ~ 23 |
D7 bis D0 |
H/L |
8-Bit-bidirektionale Datenbusse |
|
24 |
/RD |
H/L |
8080 Parallel:Der Datenbus befindet sich in einem Ausgabezustand, wenn dieses Signal L 6800 Parallel:Dies ist das Aktivierungsklock-Eingabe-Terminal der MPU der Serie 6800. |
|
25 |
/WR |
H/L |
8080 Parallel:Die Signale auf dem Datenbus sind an der aufsteigenden Kante des /WR-Signals festgehalten. 6800 Parallel: H: Lesen L: Schreiben |
| 26 | A0 | H/L |
H:Weist darauf hin, dass D0 bis D7 Anzeigedaten sind. L:Weist darauf hin, dass D0 bis D7 Kontrolldaten sind. |
| 27 | /RES | H/L | Der Wiederaufsetzungsvorgang wird durch die /RES-Signalstufe durchgeführt. |
| 28 | CS1 | L | Chip-Selektionssignal |
Maximale absolute Grenze
| Artikel 2 | Symbol | Min. | Maximal | Einheit | Die Situation |
| Versorgungsspannung | Vdd | 2.5 | 3.6 | V | Vss=0V |
| Eingangsspannung | Wein | 0 | Vdd | V | Vss=0V |
| Betriebstemperatur | Oberste | - 20 | +70 | °C | Keine Kondensation |
| Speichertemperatur | Tst | - 30 | +80 | °C | Keine Kondensation |
HINTERLICHT-KARAKTERISTIKEN (Farbe: Weiß)
| Artikel 1 | Symbol | - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | Einheit | Die Situation |
| Vorwärtsspannung | Vf | 2.8 | 3.0 | 3.2 | V | IF=45mA Ta=25°C |
| Lichtvermögen | Lv | 280 | 350 | 420 | cd/m2 | |
| Anzahl der LEDs | - | - | 3 | - | Stück | - |
| Verbindungsmodus | P | - | Parallel | - | - | - |
