1.5 Zoll OLED, 128x128 Punkte 1,5 Zoll OLED Display Produkt Einführung
SAEF Technology SFOS150JY-7175AN ist ein 1,5-Zoll-OLED-Display (Organic Light Emitting Diode) mit einer Auflösung von 128x128 Punkten.es unterstützt 8-Bit 6800 und 8080SAEF stellt ZIF FPC- und Hotbar-Versionen zur Verfügung, damit Kunden das für ihre Anwendung geeignete Modul auswählen können.
SFOS150JY-7175AN ist ein COG-Struktur OLED-Display dieses OLED-Modul ist leicht, geringe Leistung und sehr dünn, es ist geeignet für Wand / Meter Geräte, Home-Anwendungen, POS-System, Cloud / IoT-System,Handgesteuerte Geräte, intelligente Technologiegeräte, Energiesysteme, Automobilindustrie, Kommunikationssysteme, medizinische Instrumente usw. Das OLED-Modul kann bei Temperaturen von -30 °C bis +80 °C betrieben werden;die Lagertemperatur liegt zwischen -40 °C und +85 °C.
Die grafischen OLED-Displays von SAEF Technology sind in drei mechanischen Strukturen erhältlich, darunter COB-, COG- und TAB-Passivmatrixtechnologie.Verfügbare grafische monochrome OLED-Auflösung in 50x16 OLED-Grafikbildschirm, 64x128 OLED, 100x16 OLED, 100x32 grafische OLED, 200x16 grafische OLED, OLED 128x32, OLED-Display 128x64, OLED 128x128 und 256x64 OLED-Display.Die grafischen OLED-Displays in der SAEF-Produktpalette verfügen über eingebaute Steuerungen und SchnittstellenDiese OLED-Display-Module verfügen je nach Auflösung/Farbe über eine angetriebene Spannung von 3V oder 5V.
SAEF bietet eine breite Palette von OLED-Display-Modulen in Größen von 0,42 " bis 5,5 " OLED, wie 0,42 " Mikro-OLED-Display, 0,66" Mini-OLED-Display, 0,69 " OLED, 0,91 " OLED-Display, 0,95" OLED, 0,05 " OLED-Display, 0,05 " OLED-Display, 0,05 " OLED-Display, 0,05 " OLED-Display, 0,05 " OLED-Display, 0,05 " OLED-Display, 0,05 " OLED-Display, 0,05 " OLED-Display, 0,05 " OLED-Display, 0,05 " OLED-Display, 0,05 " OLED-Display, 0,05 " OLED-Display, 0,05 " OLED-Display, 0,05 " OLED-Display, 0,05 " OLED-Display, 0,05 " OLED-Display, 0,05 " OLED-Display, 0,05 " OLED-Display, 0,05 " OLED-Display, 0,05 " OLED-Dis96" OLED-Display, 1,5" OLED Display, 2" OLED, 2,4" OLED, 2,7" OLED Display, 5,5" OLED Display und kundenspezifische Designlösungen.
PHYSISCHE Daten
| Nein, nicht wirklich. |
Artikel 2 |
Spezifikation |
Einheit |
| 1 |
Diagonale Größe |
1.50 |
Inch |
| 2 |
Entschließung |
128 * 128 |
Punkte |
| 3 |
Aktivbereich |
26.86 ((W) * 26.86 ((H) |
mm |
| 4 |
Umrissdimension |
33.90(W) * 37.30(H) |
mm |
| 5 |
Pixel Pitch |
0.210(W) * 0.210(H) |
mm |
| 6 |
Pixelgröße |
0.185 ((W) * 0,185 (H) |
mm |
| 7 |
Treiber-IC |
SH1107G-02 |
- |
| 8 |
Anzeige Farbe |
Weiß |
- |
| 9 |
Graue Skala |
1 |
Ein bisschen. |
| 10 |
Schnittstelle |
Parallel / SPI / IIC |
- |
| 11 |
IC-Pakettyp IC |
Kosten für die Produktion |
- |
| 12 |
Modulverbindungstyp |
ZIF |
- |
| 13 |
Stärke |
1.45 ± 0.1 |
mm |
| 14 |
Gewicht |
TBD |
g |
| 15 |
Dienstpflicht |
1.128 |
- |
1.5 Zoll OLED, 128x128 Punkte 1,5 Zoll OLED Display Produktzeichnung
Absolute Höchstratings
| Artikel 2 |
- Ich weiß nicht. |
Max, du bist ein guter Mann. |
Einheit |
Anmerkung |
| Versorgungsspannung ((VDD) (VDD) |
- Oh, nein.3 |
+3.6 |
V |
IC-Mehrwert für IC |
| Versorgungsspannung (VPP) (VPP) |
- Oh, nein.3 |
+17 |
V |
IC-Mehrwert für IC |
| Betriebstemperatur (TOP) |
- 30 |
80 |
°C |
-
|
| Speichertemperatur (TST) (TST) |
- 40 |
85 |
°C |
|
Elektrische Eigenschaften
| Artikel 2 |
Symbol |
- Ich weiß nicht. |
Das ist typisch. |
Max, du bist ein guter Mann. |
Einheit |
|
Versorgungsspannung
|
Logische Versorgungsspannung IC |
VDD |
1.65 |
3.0 |
3.5 |
V |
| Betrieb (für OLED-Panel) |
VPP |
12.5 |
13.0 |
13.5 |
V |
|
Eingangsspannung
|
Hochspannung |
HIV |
0.8 * VDD |
-
|
VDD |
V |
| Niedrigspannung |
VIL |
VSS |
-
|
0.2 * VDD |
V |
|
Ausgangsspannung
|
Hochspannung |
VOH |
0.8 * VDD |
-
|
VDD |
V |
| Niedrigspannung |
VOL |
VSS |
-
|
0.2 * VDD |
V |
Elektrooptische Eigenschaften
| Artikel 2 |
Symbol |
- Ich weiß nicht. |
Das ist typisch. |
Max, du bist ein guter Mann. |
Einheit |
Anmerkung |
| Betriebsleucht |
L |
80 |
100 |
- |
cd/m2 |
100% Pixel eingeschaltet |
| Stromverbrauch |
P |
-
|
120 |
150 |
mW |
30% Pixel auf |
| Bildfrequenz |
Fr |
-
|
100 |
-
|
Hz |
-
|
| Farbkoordinate |
Blau
|
CIE x |
0.25 |
0.29 |
0.33 |
CIE1931
|
Dunkelraum
|
| CIE y |
0.29 |
0.33 |
0.37 |
| Reaktionszeit |
Aufstehen |
Tr |
- |
10 |
- |
Wir |
- |
| Verfall |
Td |
- |
10 |
- |
Wir |
- |
| Kontrastverhältnis |
Die |
10000:1 |
-
|
-
|
-
|
Dunkelraum |
| Blickwinkel |
△θ |
160 |
-
|
-
|
Grade |
-
|
| Betriebsdauer |
Oberste |
20,000 |
-
|
-
|
Stunden |
L= 100 cd/m2 |

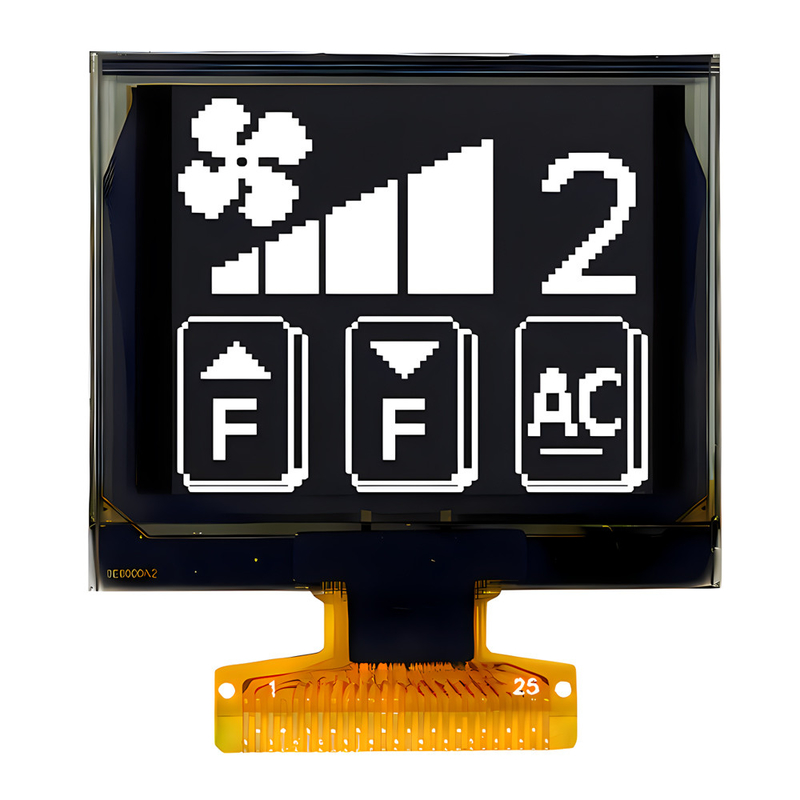

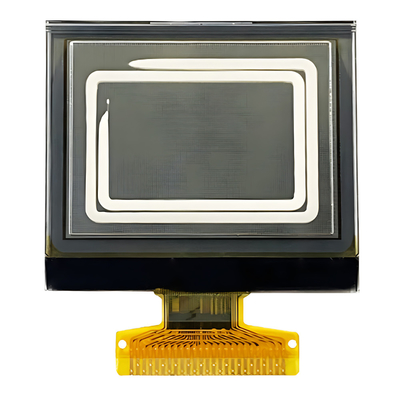

1.5 Zoll OLED, 128x128 Punkte 1,5 Zoll OLED Display Produktbild
