Produktdetails:
|
Erzeugnis: | 1.3 Zoll IPS TFT-LCD | Berührungsschirm: | Ohne |
---|---|---|---|
Entschließung: | Punkte 240x240 | Abdeckungsglas: | Anpassbar |
Sichtrichtung: | Freier Blickwinkel (80/80/80/80) | Schnittstelle: | SPI-Schnittstelle |
Nummer des Pins: | 12 Stifte | Verbindung: | Steckdosen |
Oberflächenhelligkeit: | 250 cd/m2 (Nits) | Lebensdauer der LED: | 40,000 Stunden |
Bescheinigung: | Einheitliche Prüfverfahren für die Prüfung der Qualität von Fahrzeugen2015 | Einhaltung der Vorschriften: | Rohs & Reach-konform |
Hervorheben: | 1.3 Zoll quadratischer LCD-Display,240x240 Quadrat LCD-Display,1.3 Zoll SPI-LCD-Display |
1.3 Zoll IPS TFT LCD 12 Pins Produkt Einführung
SFTO130JY-7167AN ist ein farbiges quadratisches TFT-LCD-Display mit einer Diagonale von 1,3 Zoll und einer Auflösung von 240x240.Das macht es für Benutzer sehr praktisch zu programmieren und zu verwendenDie Modulgröße des Modells SFTO130JY-7167AN beträgt 26,16x29,22 mm und die Größe der aktiven Fläche 23,4x23,4 mm.
Die im Produkt verwendete IPS-Technologie sorgt dafür, dass die Benutzer die Panoramaansicht des Bildschirms und eine ausgezeichnete Benutzererfahrung aus jeder Richtung erleben können.Die Steuerung ST7789P3 ist in das Modul integriert, mit einem logischen Stromversorgungsspannungsbereich von 3,0 V bis 3,6 V. Es kann in einem Temperaturbereich von -20 °C bis +70 °C arbeiten und sein Speichertemperaturbereich beträgt -30 °C bis +80 °C.Der FPC von SFTO130JY-7167AN kann nach den Anforderungen des Benutzers angepasst werden und kann mit einem neu entwickelten resistiven Touchscreen (RTP) oder einem kapazitiven Touchscreen ausgestattet werden.
Merkmal
Artikel | Inhalt |
LCD-Größe | 1.3 Zoll (Diagonal) |
Anzeigemodus | Normalerweise schwarz |
Entschließung | 240 ((H) RGB x 240 ((V) |
Punkte-Pitch | 00,0975 (H) x 0,0975 ((V) mm |
Aktivbereich | 23.4 ((H) x 23.4 (V) mm |
Modulgröße | 26.16(H) x 29.22(V) x 1.5Max(D) mm |
Farbgebung | RGB vertikaler Streifen |
Schnittstelle | SPI |
Laufwerk-IC | Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten. |
Lichtvermögen | 250 (TYP) cd/m2 |
Sichtrichtung | Alle Ansichten |
Hintergrundbeleuchtung | 2 weiße LED |
Betriebs-Temp. | -20°C bis + 70°C |
Speichertemperatur. | -30°C ~ + 80°C |
Gewicht | TBD |
1.3 Zoll IPS TFT LCD 12 Pins Produktzeichnung
Definition von Pin
- Nein. Ich weiß nicht. | Symbol | Beschreibung |
1 | GND | Boden |
2 | LEDK | Kathode der Hintergrundbeleuchtung |
3 | LEDA | Anode der Hintergrundbeleuchtung |
4 | VCC | Stromversorgung für Analog (2.8V-3.3V) |
5 | GND | Boden |
6 | GND | Boden |
7 |
D/C |
Registrieren auswählen D/C = ¥ 1 ¥: Anzeige der Daten. D/C = ¥0 ¥: Befehldaten. |
8 | CS |
Chip auswählen Pin (Low) aktivieren |
9 | SCL | Serien-Uhr-Stift. |
10 | SDA | Eingabe von Seriendaten |
11 | Zurücksetzen | LCM-Wiederherstellungs-Pin |
12 | GND | Boden |
Elektrische Eigenschaften
Parameter | Symbol | Min. | Typ | Maximal | Einheit |
Logische Versorgungsspannung | Zulassung | 1.65 | 1.8/2.8 | 3.3 | V |
Analogversorgungsspannung | VCC | 2.6 | 2.8 | 3.3 |
- Ich weiß nicht. |
Eingangsstrom | Ich weiß es. |
- Ich weiß nicht. |
20 |
- Ich weiß nicht. |
mA |
Lichtvermögen |
- Ich weiß nicht. |
250 |
- Ich weiß nicht. |
Cd/m2 |
Eigenschaften der Hintergrundbeleuchtung
Artikel | Symbol | Min. | Typ | Maximal | Einheit |
Vorwärtsspannung | Vf | 3.0 | 3.2 | 3.4 | V |
Vorwärtsstrom | Wenn |
- Ich weiß nicht. |
20 |
- Ich weiß nicht. |
mA |
Betriebsdauer |
- Ich weiß nicht. |
- Ich weiß nicht. |
40000 |
- Ich weiß nicht. |
Stunden |
Optische Eigenschaften
Artikel | Symbol | Messbedingungen | - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | Einheit | |
Reaktionszeit | Tr+Tf | Der Wert der Verringerung wird durch die Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung. | 25 oC |
- |
30 | 35 |
m |
Blickwinkel |
θ |
φ = 0o | 25 oC | - | 80 | - |
Der Grad |
φ = 180o | 25 oC | - | 80 | - | |||
θ |
φ = 90o | 25 oC | - | 80 | - | ||
φ = 270o | 25 oC | - | 80 | - | |||
Kontrastverhältnis | Zinssatz | - | 25 oC | 800 | - | - | |
Farbe der CIE-Koordinate |
Weiß | X | 25 oC | 0.300 | 0.302 | 0.304 |
- |
Y | 25 oC | 0.323 | 0.325 | 0.327 | |||
Rot | X | 25 oC | 0.622 | 0.624 | 0.626 | ||
Y | 25 oC | 0.327 | 0.329 | 0.331 | |||
Grün |
X | 25 oC | 0.286 | 0.288 | 0.290 | ||
Y | 25 oC | 0.520 | 0.522 | 0.524 | |||
Blau |
X | 25 oC | 0.134 | 0.136 | 0.138 | ||
Y | 25 oC | 0.135 | 0.137 | 0.139 | |||
Durchlässigkeit (mit Polarisator) | 4. 18 | 4.65 | % |

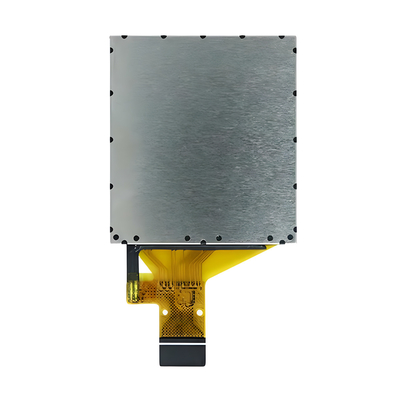

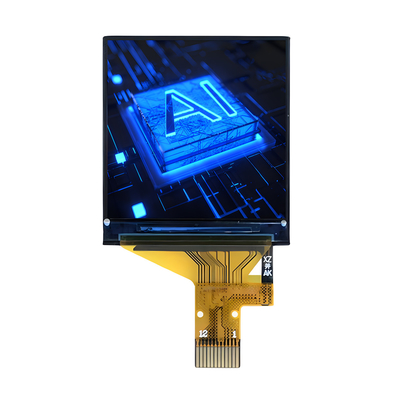

1.3 Zoll IPS TFT LCD 12 Pins Produktbild
