13.3-Zoll TFT-LCD-Display-Modul mit PCAP - 1920x1080 Pixel, 1000 Nits, EDP-Schnittstelle

13.3-Zoll TFT-LCD-Display-Modul mit PCAP - 1920x1080 Pixel, 1000 Nits, EDP-Schnittstelle
13.3-Zoll TFT-LCD-Display-Modul mit PCAP - 1920x1080 Pixel, 1000 Nits, EDP-Schnittstelle 13.3-Zoll TFT-LCD-Display-Modul mit PCAP - 1920x1080 Pixel, 1000 Nits, EDP-Schnittstelle 13.3-Zoll TFT-LCD-Display-Modul mit PCAP - 1920x1080 Pixel, 1000 Nits, EDP-Schnittstelle

Großes Bild :  13.3-Zoll TFT-LCD-Display-Modul mit PCAP - 1920x1080 Pixel, 1000 Nits, EDP-Schnittstelle

Produktdetails:
Herkunftsort: ShenZhen / China
Markenname: SAEF
Zertifizierung: ISO9001 / ISO14000
Modellnummer: SFTO1330XC-7119A3CT
Dokument: SFTO1330XC-7119A3CT Specifi...on.pdf
Zahlung und Versand AGB:
Min Bestellmenge: 3 Stück
Preis: The lowest market price guaranteed
Verpackung Informationen: Standardpaket für die Ausfuhr
Lieferzeit: 1-5 Wochen
Zahlungsbedingungen: L/C, T/T, Western Union, Paypal
Versorgungsmaterial-Fähigkeit: 3000 000 Stück pro Monat

13.3-Zoll TFT-LCD-Display-Modul mit PCAP - 1920x1080 Pixel, 1000 Nits, EDP-Schnittstelle

Beschreibung
Schlüsselwörter: 13.3 Zoll TFT-LCD mit CTP Entschließung: Pixel 1920*1080
LCD-Schnittstelle: EDV Oberflächenhelligkeit: 1000 cd/m2
Berührungsbildschirm: CTP CTP-Schnittstelle: USB-Schalter
Aktivbereich: 293.76 x 165,24 mm Betriebstemperatur.: -10°C bis +60°C
Speichertemperatur.: -20℃ zu +60℃ Anzeigetypen: IPS-Vollsichtwinkel
Anzeige Farbe: 16,7 M Lebensdauer der LED: 30.000 Stunden
Bescheinigung: Einheitliche Prüfverfahren für die Prüfung der Qualität von Fahrzeugen2015 Einhaltung der Vorschriften: REACH- und RoHS-konform
Hervorheben:

Einheit für die Bereitstellung von elektrischen Antrieben für die Antriebe von Elektrofahrzeugen

,

1920x1080 PCAP TFT LCD Display Module


Über diesen Artikel SFTO1330XC-7119A3CT



Verbessern Sie Ihr visuelles Erlebnis mit dem 13,3-Zoll-TFT-LCD-Display-Modul mit PCAP (Projected Capacitive) Touchscreen.Dieses leistungsstarke Display kombiniert atemberaubende Bilder mit berührungsempfindlicher Funktion, so dass es für eine Vielzahl von Anwendungen ideal ist.



Hauptmerkmale:

  • Hochauflösung: Genießen Sie scharfe und klare Bilder mit einer Auflösung von 1920x1080 Pixel, die eine außergewöhnliche Bildqualität für jede Anwendung bieten, sei es für industrielle Anwendungen, medizinische Geräte,oder interaktive Kioske.

  • Brillante Helligkeit: Mit einer Helligkeitsstufe von 1000 Nits gewährleistet dieses Display eine hervorragende Sichtbarkeit auch in gut beleuchteten Umgebungen und eignet sich somit für Innen- und Außenanwendungen.

  • PCAP-Touchscreen-Technologie: Die PCAP-Technologie (Projected Capacitive Touch) bietet ein reibungsloses und reaktionsschnelles Touch-Erlebnis und unterstützt die Multi-Touch-Funktionalität für eine verbesserte Benutzerinteraktion.

  • EDP-Schnittstelle: Mit einer eingebetteten DisplayPort-Schnittstelle (EDP) ausgestattet, ermöglicht dieses Displaymodul eine einfache Integration in verschiedene Systeme und sorgt für eine schnelle und effiziente Datenübertragung.



Anwendungen:

Das 13,3-Zoll-TFT-LCD-Display-Modul eignet sich hervorragend für verschiedene Anwendungen, darunter:

  • Industrielle Steuerungen und Automatisierung
  • Medizinische Ausrüstung und diagnostische Anzeigen
  • Point of Sale (POS) -Systeme
  • Verbraucherelektronik
  • Interaktive Anzeigen und digitale Beschilderung



Warum wählen Sie dieses Display-Modul?

Das 13,3-Zoll-TFT-LCD-Display-Modul mit PCAP-Touchscreen bietet Ihnen eine optimale Lösung für ein qualitativ hochwertiges visuelles Erlebnis.hervorragende Helligkeit, und benutzerfreundliche Touch-Funktionen, ist dieses Display auf die Anforderungen moderner Anwendungen ausgelegt.



Aktualisieren Sie Ihre Projekte noch heute mit dem 13,3-Zoll-TFT-LCD-Display-Modul und genießen Sie atemberaubende Visuals und nahtlose Interaktion, die Ihre Benutzer beeindrucken wird!





Produktspezifikation



Eigenschaften

Größe 13.3 Zoll
Entschließung 1920 (horizontal) x 1080 (vertikal)
Schnittstelle EPD1.2/2.7Gbps/Zugspur
Verbindungsart 20455-030E-76 (I-PEX)
Farbtiefe 16.7M
Technologieart A-si
Anzeige-Spezifikation Pixel-Pitch (mm) 0.153 mal 0.153
Pixelkonfiguration RGB-Vertikalstreifen
Anzeigemodus Normalerweise schwarz
TP-Treiber-IC NC
LCD-Oberflächenbehandlung Aufbewahrung gegen Blendung: ((3H)
Sichtrichtung Der Präsident. - Nach der Tagesordnung folgt die Aussprache über den Bericht (Dok.
Kontrastverhältnis 1000:1
Farbspektrum 72%
Lichtdichte ((cd/m2) 1000 (TYP)
Energieverbrauch

Bildschirm1.8 (W) (Max.) (Weißes Muster)
BL:siehe Einzelheiten unten

LED-Nummern 50 LEDS
Gewicht (g) -

Mechanische

Umriss (W x H x D) (mm) 3070,55 x 185,62 x 7,25 mm
TP Sichtfläche der Linse ((mm)

294.36 x 165.84

LCM (W x H x D) (mm) 305.19 x 177,69 x 5,25 mm
LCD-Aktivfläche ((mm) 293.76 mal 165.24
Mit/ohne TSP Mit TSP




Außenzeichnung


13.3-Zoll TFT-LCD-Display-Modul mit PCAP - 1920x1080 Pixel, 1000 Nits, EDP-Schnittstelle 0



Definition des Schnittstellenpins



Terminal

Symbol

Funktionen

1

NC

Keine Verbindung.

2

H-GND

Boden

3

LAN1 N

Ergänzende Signalverbindung _Lane1

4

LAN1 P

Wahre Signalverbindung _Lane1

5

H-GND

Boden

6

LAN0_N

Ergänzende Signalverbindung _Lane0

7

LAN0_P

Wirkliche Signalverbindung _Lane0

8

H-GND



9

AUXP

Wirkliche Signalverbindung _Hilfskanal

10

AUXN



11

H-GND

Boden

12

LCD_VCC

Stromversorgung, 3,3 V (typisch)

13

LCD_VCC



Stromversorgung, 3,3 V (typisch)

14

BIST

Panel-Selbstprüfung aktiviert

15

H_GND

Boden

16

H_GND

Boden

17

HPD

HPD ((Hot Plug Detect)) Signal-Pin

18

BL_GND

Hochgeschwindigkeits-Boden

19

BL_GND

Hochgeschwindigkeits-Boden

20

BL_GND

Hochgeschwindigkeits-Boden

21

BL_GND

Hochgeschwindigkeits-Boden

22

BL EN

Hintergrundlicht eingeschaltet/ausgeschaltet

23

BL PWM

Hintergrundlicht PWM-Dimmung

24

NC

Keine Verbindung.

25

NC

Keine Verbindung.

26

BL PWR

Hintergrundlichtleistung

27

BL PWR

Hintergrundlichtleistung

28

BL PWR

Hintergrundlichtleistung

29

BL PWR

Hintergrundlichtleistung

30

NC

Keine Verbindung.




Elektrische Spezifikationen


Parameter

- Ich weiß nicht.

Das ist typisch.

Max, du bist ein guter Mann.

Einheit

Anmerkungen

Oberflächenhelligkeit

  800 1000   cd/m2

Stromversorgungsspannung

VDD

3.0

3.3



V

Anmerkung 1

Erlaubte Eingangsspannung

VRF

-

-

100

mV

Bei VDD = 3,3 V

Stromversorgungsstrom

IDD

-



-

mA

Anmerkung 1

Differentielle Eingangsspannung

VID



-

1320

mV



Stromverbrauch



0.9



W

Anmerkung 1



-

4

-

W

Anmerkung 2



-

4.9

-

W







Optische Eigenschaften



Artikel 2 Symbol Die Situation Spezifikationen Einheit
      - Ich weiß nicht. Das ist typisch. Max, du bist ein guter Mann.
Kontrastverhältnis Zinssatz

O=0°

700 1000
Weiße Leuchtkraft Jahr für Jahr   800 1000   cd/m2
Reaktionszeit TR+TF     30 35 m

Chromatischkeit

Rot XR     (0,642)
    YR     (0,333)
  Grün Xg     (0,301)
    Das ist...     (0,621)
  Blau XB     (0,153)
    YB     (0,055)
  Weiß Xw     (0,313)
    Ich weiß nicht.     (0,329)

Blickwinkel

- Ich weiß. 11.00 Uhr

Zentrum CR≥10

80 85

Die

    12.00 Uhr   80 85
  Ich weiß. Wird die Angabe des Zustands nicht erfüllt, wird die Angabe des Zustands nicht erfüllt.   80 85
    Die Daten werden von den zuständigen Behörden der Mitgliedstaaten übermittelt.   80 85
NTSC-Verhältnis   %   65 72   %

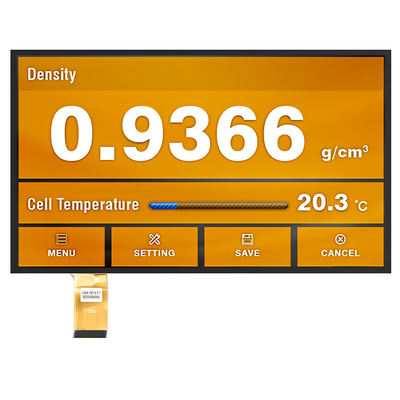

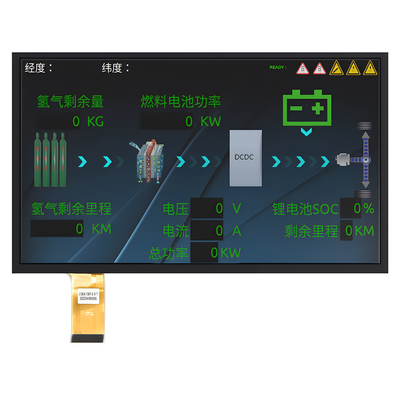

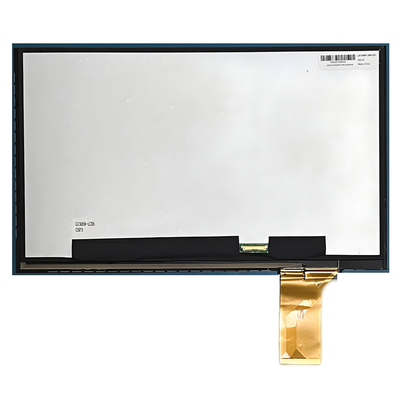

Produktbild
13.3-Zoll TFT-LCD-Display-Modul mit PCAP - 1920x1080 Pixel, 1000 Nits, EDP-Schnittstelle 1
13.3-Zoll TFT-LCD-Display-Modul mit PCAP - 1920x1080 Pixel, 1000 Nits, EDP-Schnittstelle 213.3-Zoll TFT-LCD-Display-Modul mit PCAP - 1920x1080 Pixel, 1000 Nits, EDP-Schnittstelle 3
