2.8 Zoll 480x480 rundes TFT-LCD-Display Modul Beschreibung
TS8028WV001-T ist ein Farbmatrix-LCD (Flüssigkristall-Display), das amorphes Silizium-TFT als Schaltvorrichtung verwendet.Dieses Modell besteht aus einem transmisiven TFT-LCD-PanelDie Auflösung der 2,8 Zoll großen runden TFT-LCD beträgt 480 * 480 Pixel und kann bis zu 16,7 Millionen Farben anzeigen.
Dieses Produkt wird weit verbreitet in Kommunikation, Haushaltsgeräten, industrieller Steuerung, medizinischer Ausrüstung, Instrumenten und Messgeräten, Automobilelektronik, GPS-Navigation, Finanzausrüstung,Verbrauchergeräte, Informationsgeräte, kulturelle und pädagogische Unterhaltung, Anwesenheitsmaschinen, Fingerabdruckscanner, Zutrittskontrollmaschinen, Lagermaschinen, Intercoms, Video-Türglocken, Lernmaschinen,Leser, usw.
Eigenschaften
- Niedrige Eingangsspannung: VDD: 2,7 bis 3,6 V;
- Anzeige Farben von TFT-LCD: 16,7M Farben
-CPU-Schnittstelle: -RGB 18BIT
- Interner Stromversorgungskreis.
| Allgemeine Informationen |
Spezifikation |
Einheit |
| Hauptbildschirm |
| Ausstellungsfläche ((AA) |
70.128 ((H) *70.128 ((V) (2.8 Zoll)) |
mm |
| Treiberelement |
a-Si TFT-Aktivmatrix |
- |
| Anzeigen von Farben |
16.7M |
Farben |
| Anzahl der Pixel |
480 (RGB) * 480 |
Punkte |
| Anordnung der Pixel |
RGB-Vertikalstreifen |
- |
| Pixelpitch |
0.180 (H) *0.180 (V) |
mm |
| Blickwinkel |
Alle |
Uhr |
| Laufwerk-IC |
Die Nummer des Zertifikats ist folgende: |
- |
| Farbpixel-Anordnung |
RGB-Vertikalstreifen |
|
| Anzeigemodus |
Übertragbar/Normalerweise schwarz |
- |
| Betriebstemperatur |
-20+70 |
°C |
| Lagertemperatur |
-30+80 |
°C |
Mechanische Informationen
| Artikel |
- Ich weiß nicht. |
Das ist typisch. |
Max, du bist ein guter Mann. |
Einheit |
Anmerkung |
| Modulgröße |
Horizontale (H) |
- |
86.7 |
- |
mm |
- Oh, nein.1 |
| Vertikal ((V) |
- |
86.7 |
- |
mm |
- Oh, nein.1 |
| Tiefe ((D) |
- |
4.19 |
- |
mm |
±0.3 |
| Gewicht |
- |
TBD |
- |
g |
- |
2.8 Zoll 480x480 Rundes TFT-LCD-Display Modul Zeichnung
PIN-Beschreibung
| Pin NO. |
Symbol |
Niveau |
Funktion |
| 1 |
LEDA |
H |
Hintergrundbeleuchtung + |
| 2 |
LEDK1 |
L |
Hintergrundlicht... |
| 3 |
LEDK2 |
L |
Hintergrundlicht... |
| 4 |
LEDK3 |
L |
Hintergrundlicht... |
| 5 |
LEDK4 |
L |
Hintergrundlicht... |
| 6 |
VDD 2,8 V |
H |
Stromversorgung ((2,5-3,3 V) |
| 7 |
Die in Absatz 1 genannten Anforderungen gelten nicht für die Bereitstellung von Leistungsgütern. |
H |
Stromversorgung ((1,65-3,3 V) |
| 8 |
LCM RST |
H/L |
LCM Hardware-Rücksetz-Pin |
| 9 |
TE |
H/L |
Ausgang der Trennwirkung |
| 10 |
PWM |
H/L |
Hintergrundlicht An-/Aussteuerknopf. |
| 11 |
GND |
L |
Boden |
| 12 |
D0P |
H/L |
HSSI_D0+ sind differenzielle Datensignallinien. |
| 13 |
D0N |
H/L |
HSSI_D0- sind differenzielle Datensignallinien. |
| 14 |
GND |
L |
Boden |
| 15 |
D1P |
H/L |
HSSI_D1+ sind differenzielle Datensignallinien. |
| 16 |
D1N |
H/L |
HSSI_D1- sind differenzielle Datensignallinien. |
| 17 |
GND |
L |
Boden |
| 18 |
CP |
H/L |
HSSI_CLK+ sind differenzielle Datensignallinien. |
| 19 |
KN-Nummer |
H/L |
HSSI_CLK- sind differenzielle Datensignallinien. |
| 20 |
GND |
L |
Boden |
| 21 |
NC |
|
NC |
| 22 |
GND |
L |
Boden |
| 23 |
NC |
|
NC |
| 24 |
GND |
L |
Boden |
| 25 |
TP-INT |
H/L |
Unterbrechungspin |
| 26 |
TP-SDA |
H/L |
Seriendaten-Eingabe-Pin |
| 27 |
TP-SCL |
H/L |
Serielle Uhreneingabe |
| 28 |
TP-REST |
H/L |
TP Hardware-Reset-Pin |
| 29 |
TP-VCC |
H/L |
Stromversorgung 2,8 V |
| 30 |
GND |
L |
Boden |
Absolute Höchstratings
|
Artikel
|
Symbol
|
Werte |
Einheit
|
| Min. |
Max, du bist ein guter Mann. |
| Versorgungsspannung für Logic-Schaltung |
Zulassung |
- Oh, nein.3 |
4.6 |
V |
| Versorgungsspannung für analoge Schaltungen |
VCI |
- Oh, nein.3 |
4.6 |
V |
Gleichspannungselektrische Eigenschaften
|
Artikel
|
Symbol
|
Werte |
Einheit
|
Anmerkung
|
| Min. |
Typ |
Max, du bist ein guter Mann. |
| Stromversorgung |
VCC |
2.7 |
2.8 |
3.3 |
V |
|
| Normalmodus Stromverbrauch |
Icc |
- |
- |
55 |
mA |
VCC = 2,8V |
| TFT-Gatter mit eingeschalteter Spannung |
VGH |
11.5 |
12 |
16 |
V |
|
| TFT-Gate OFF Spannung |
VGL |
-8 |
- 12 |
- 12 |
V |
|
Eigenschaften der Hinterlichteinheit
|
Artikel
|
Symbol
|
Werte |
Einheit
|
Anmerkung
|
| Min. |
Typ |
Max, du bist ein guter Mann. |
| Vorwärtsversorgungsspannung |
Vf |
2.7 |
- |
3.3 |
V |
|
| Vorausversorgung Strom |
Wenn |
- |
80 |
- |
mA |
|
| LCM-Leuchtigkeit |
LV |
220 |
250 |
- |
cd/m2 |
IB=80mA |
| Einheitlichkeit |
/ |
80 |
|
|
% |
- |

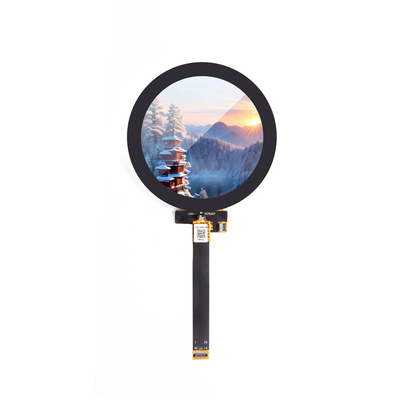

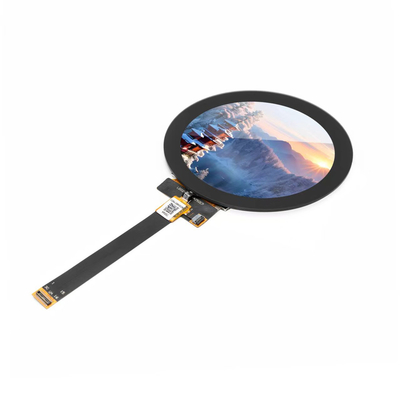

2.8 Zoll 480x480 rundes TFT-LCD-Display Modul Produktbild
