Produktdetails:
|
| Erzeugnis: | 3.12" OLED-Display | Entschließung: | Auflösung von 256x64 Punkten |
|---|---|---|---|
| Anzeigemodus: | Passive Matrix | Schnittstelle: | 4 Leitungen SPI-Schnittstelle |
| Optik: | Alle Betrachten-Winkel | Umriss Dim.: | 100.5 ((L) x 33.5 ((W) x 6.3 ((T) mm |
| Aktivbereich: | 76.78 ((L) x 19.18 ((W)) mm | Fahrmethode: | 1/64 Arbeitszeitraum |
| Greyscale: | 16 Graustufen | Steuerung: | SSD1322 |
| Betriebstemperatur: | -30°C bis +85°C (anpassbar) | Speichertemperatur.: | -40°C zu +90°C |
| Schriftfarbe: | Weiß Blau Gelb Grün | Versorgungsspannung: | 3V |
| Nummer des Pins: | 7 Kopfschrauben, 16 Schrauben optional | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | Grüne Schriftarten OLED-Display,SPI-Schnittstelle Grafik-OLED-Display,256x64 Grafik OLED-Display |
||
** Datenblatt heruntergeladen **
SFOM312YZ7-25664WBYG-01 Spezifikation.pdf
Graphische OLED-Anzeige 3,12 Zoll SPI-Schnittstelle Produkt Einführung
Kurzer Überblick über das Produkt
Beschreibung
DieDie in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführten Daten werden in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführt.Das Modell ist ein COF Graphic OLED mit einer Diagonale von 3,12 Zoll und einer Auflösung von 256x64 Punkten.Dieses OLED-Modul ist mit dem SSD1322 IC eingebaut und unterstützt 8-Bit 6800/8080 und 3/4-Linien-SPI-SchnittstellenEs hat eine Umrissdimension von 100,5 × 33.5.0 mm, mit einer aktiven Flächengröße von 76,78 × 19,18 mm. Es unterstützt auch 4-Bit-Graustufen, mit einer Logikversorgungsspannung von 3V. Der Strom des Displays bei 50% Kontrollbrett ist 150mA @ 3.0V VDD (typischer Wert),mit einer Fahrlast von 1/64.

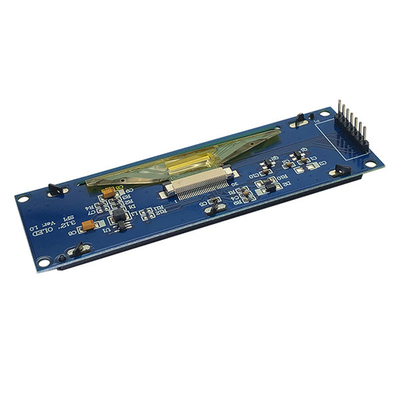

Das Modul verfügt über eine eingebaute Leiterplatte, die es Kunden ermöglicht, Drahtverbindungen zu verwenden, ohne dass eine zusätzliche Leiterplattenentwicklung für ihre Anwendungen erforderlich ist.Die integrierte VCC-Schaltung auf der Leiterplatte vereinfacht die Nutzung durch den KundenDieses PCB-Board, das mit vier Montagelöchern ausgestattet ist, bietet Kunden eine einfache Methode, um Module in ihren Anwendungen zu sichern.Medizinprodukte, industrielle Kontrolle usw.
Produktmerkmale
| Produkt: | 3.12" OLED-Display |
| Die Entschließung: | Auflösung von 256x64 Punkten |
| Anzeigemodus: | Passive Matrix |
| Optik: | Alle Blickwinkel |
| Schnittstelle: | 4 Drähte SPI-Schnittstelle |
| Umriss Dim.: | 100.5 ((L) X 33.5 ((W) X 6.3 ((T) Mm |
| Aktivbereich: | 76.78(L) X 19.18(W) Mm |
| Fahrmethode: | 1/64 Dienstzeit |
| Steuerung: | SSD1322 |
| Grayskala: | 16 Graustufen |
| Betriebstemperatur: | -30°C bis +85°C (anpassbar) |
| Lagertemperatur: | -40°C bis +90°C |
| Versorgungsspannung: | 3V |
| Schriftfarbe: | Weiß Blau Gelb Grün |
| Nummer des Pins: | 7 Kopfklammern, 16 Klammern Optional |
| Einhaltung der Vorschriften: | REACH- und RoHS-konform |
Graphische OLED-Anzeige 3,12 Zoll SPI-Schnittstelle Produktzeichnung
Mechanische Spezifikation
| Artikel | Spezifikationen | Einheit |
| Zeichnung | 100.5 ((W) x33.5 ((H) x6.3Max ((T) | mm |
| Anzeigebereich | 78.78 ((W) x21.18 ((H) | mm |
| Aktivbereich | 76.78 ((W) x19.18 ((H) | mm |
| Gitter | 256 Punkte x 64 Punkte | - Ich weiß nicht. |
| Pixel Pitch | 0.30(W) x0.30(H) | mm |
| Pixelgröße | 0.28(W) x0.28(H) | mm |
Definition von Pin
| Nummer der Anschrift. | Symbol | Funktion |
|
1 |
GND |
Grund der Logik-Schaltung Dies ist ein Boden-Pin. Es dient auch als Referenz für die Logik-Pins. Es muss mit externer Erde verbunden sein. |
|
2 |
VCC |
Stromversorgung für die Anzeigemodule Das ist ein Spannungsspeicher, der an eine externe Quelle angeschlossen ist. 3 bis 5 V |
| 3 | SCK | Uhrzeile |
|
4 |
SDA |
Datenleitung |
|
5 |
Ressourcen
|
Dieser Pin ist ein Reset-Signal-Eingang. Wenn der Pin niedrig gedrückt wird, wird die Initialisierung des Chips ausgeführt. Halten Sie diesen Pin hoch während des normalen Betriebs. |
|
6 |
DC |
Dieser Pin ist der Daten-/Befehlssteuerungspin, der mit der MCU verbunden ist. Wenn der Pin hoch gezogen wird, werden die Daten bei D[1:0] als Daten interpretiert. Wenn der Pin niedrig gezogen wird, werden die Daten bei D[1:]0] wird in ein Kommando-Register übertragen. |
|
7 |
CS |
Dieser Pin ist der Chip-Auswahl-Eingang, der sich mit der MCU verbindet. Der Chip ist nur für die MCU-Kommunikation aktiviert, wenn CS # nach unten gezogen wird |
Graphische OLED-Anzeige 3,12 Zoll SPI-Schnittstelle Produktbild
