Produktdetails:
|
| Erzeugnis: | 1.54 Zoll OLED-Bildschirm | Entschließung: | Auflösung von 128x64 Punkten |
|---|---|---|---|
| Anzeigemodus: | Passive Matrix-Anzeige | Schnittstelle: | I2C |
| Optik: | Alle Betrachten-Winkel | Umriss Dim.: | 47.0(L) x 43.0(W) x 13.8(T) mm |
| Aktivbereich: | 35.06 ((L) x 17.52 ((W) mm | Pixel Pitch: | 00,274 x 0,274 mm |
| Fahrmethode: | 1/64 Arbeitszeitraum | Betriebstemperatur: | -40°C bis +70°C (anpassbar) |
| Speichertemperatur.: | -40°C bis +85°C | Steuerungssysteme: | SSD1309 oder gleichwertig |
| Nummer des Pins: | 4 Kopfschrauben, 7 Schrauben optional | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | I2C-Grafik-OLED-Display,1.54 Zoll OLED-Display,128x64-Punkte-OLED-Displaymodul |
||
¥MOdel Nr.Die in Absatz 1 genannten Angaben sind zu beachten.
Typ: 1,54" Grafik OLED
¢Struktur: COG+PCB
¢128x64 Punkte
¢ IC:SSD1309
5V Stromversorgung
¥1/64Zoll
¢ Schnittstelle: SPI, I2C
Farbe: Weiß / Blau
Wenn Sie ein kleines OLED-Display mit viel hellerem Licht, viel höherem Kontrast, breiteren Betrachtungswinkeln und niedrigerem Stromverbrauch benötigen, ist das SAEF-Display OLED COB Grafikpunkt Nr.SFOM154YZ4-12864WB-01 ist eine gute Wahl.Dieses 1.54 ′′ OLED-Modul ist mit einem SSD1309 IC ausgestattet, das eine Umrissdimension von 47,0 ′′ L x 43,0 ′′ W x 13,8 ′′ T mm hat und den sichtbaren Teil des OLED-Moduls 1,54 ′′ diagonal misst und 128 x 64 Pixel enthält.Es kann über SPI- und I2C-Schnittstellen kommunizieren.
Produktmerkmale
| Produkt: | 1.54 Zoll OLED-Bildschirm |
| Die Entschließung: | Auflösung von 128x64 Punkten |
| Schnittstelle: | I2C |
| Anzeigemodus: | Passive Matrix-Anzeige |
| Optik: | Alle Blickwinkel |
| Umriss Dim.: | 47.0(L) X 43.0(W) X 13.8(T) Mm |
| Aktivbereich: | 35.06 ((L) X 17.52 ((W) Mm |
| Pixel Pitch: | 0.274 x 0,274 mm |
| Fahrmethode: | 1/64 Dienstzeit |
| Betriebstemperatur: | -40°C bis +70°C (anpassbar) |
| Lagertemperatur: | -40°C bis +85°C |
| Nummer des Pins: | 4 Kopfschrauben, |
| Fahrer-IC: | SSD1309 oder gleichwertig |
| Einhaltung der Vorschriften: | REACH- und RoHS-konform |
1.54 Zoll OLED-Grafikbildschirm Produktzeichnung
Schematisches Diagramm
Benutzeroberfläche
| - Nein. Ich weiß nicht. | Symbol | Funktion |
|---|---|---|
| 1 | GND | Boden |
| 2 | VCC | Stromzufuhr. |
| 3 | SCL | Wenn die I2C-Schnittstelle ausgewählt ist, dient D0 als serieller Uhr-Eingabepad (SCL) und D1 als serieller Dateneingabepad (SDAI). |
| 4 | SDA |
Gleichspannungsmerkmale
|
Eigenschaften |
Symbol | Bedingungen | Min. | Typ | Maximal |
Einheit |
| Versorgungsspannung für Logik | VDD | 1.65 | 2.8 | 3.3 | V | |
| Versorgungsspannung für die Anzeige | VCC | 11.5 | 12 | 12.5 | V | |
| Einträge auf hoher Ebene | HIV | 0.8×VDD | - | - | V | |
| Niedrigwertige Eingabe | VIL | - | - | 0.2×VDD | V | |
| Produktion auf hohem Niveau | VOH | IOUT = 100μA, 3,3 MHz | 0.9×VDD | - | - | V |
| Niedrigwertige Ausgabe | VOL | IOUT = 100μA, 3,3 MHz | - | - | 0.1×VDD | V |
|
VDD-Versorgungsstrom VDD = 2,8 V, VCC = 12, IREF = 10 uA, Nein Anschließende Platte, Anzeige eingeschaltet, alles eingeschaltet, |
IDD |
Kontrast = FFh |
- |
90 |
110 |
μA |
|
VCC-Versorgungsstrom VDD = 2,8 V, VCC = 12, IREF = 10 uA, keine Platte angeschlossen, Anzeige eingeschaltet, alles eingeschaltet |
ICC |
- |
450 |
580 |
μA |
|
|
Segmentenausgabe Strom VDD = 2,8 V, VCC = 12 V, IREF = 10 uA, Anzeige eingeschaltet. |
ISEG |
Kontrast=FFh | 280 | 310 | 340 |
μA |
| Kontrast=AFh | - | 215 | - | |||
| Kontrast = 7Fh | - | 155 | - | |||
| Kontrast = 3Fh | - | 78 | - | |||
| Kontrast=0Fh | 20 | - | ||||
|
Schlafmodus-Strom für VDD |
IDD, SLEEP |
VDD = 1,65 V ~ 3,3 V, VCC = 7 V ~ 16 V Bildschirm ausgeschaltet, nein Anschließende Platte |
- |
- |
10 |
μA |
|
Schlafmodus-Strom für VCC |
ICC, Schlaf |
VDD = 1,65 V ~ 3,3 V, VCC = 7 V ~ 16 V Bildschirm ausgeschaltet, nein Anschließende Platte |
- |
- |
10 |
μA |
Elektrische Spezifikationen
|
Eigenschaften |
Symbol | Bedingungen | Min. | Typ | Maximal | Einheit |
| Stromverbrauch im Normalbetrieb | Alle Pixel an | - | 17 | 25 | mA | |
| Standby-Stromverbrauch | Standby-Modus 10% Pixel eingeschaltet | - | 0.5 | 1.5 | mA | |
| Stromverbrauch im Normalmodus | Alle Pixel an | - | 71.5 | 97.5 | mW | |
| Stromverbrauch im Standby-Modus | Standby-Modus 10% Pixel eingeschaltet | - | 6.5 | 19.5 | mW | |
| Helle | Lbr | - | 90 | 110 | - | cd/m2 |
| C.I.E. (weiß) |
(x) (y) |
C.I.E. 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|
| Kontrast aus dem Dunklen Raum | Zinssatz | - | 2000:1 | - | - | |
|
Blickwinkel
|
- | 160 | - | - | Grade |
I2C-Schnittstellen Timing-Eigenschaften
|
Symbol |
Beschreibung | Min. | Maximal |
Einheit |
| Zyklus | Zeit des Uhrzyklus | 2.5 | - | μs |
| tHSTART | Start-Zustand Haltezeit | 0.6 | - | μs |
| tHD | Datenhaltezeit (für den SDAOUT-Pin) | 0 |
- |
n |
| Datenhaltezeit (für den SDAIN-Pin) | 300 | |||
| tSD | Zeit für die Datenerstellung | 100 | - | n |
| tSSTART |
Start-Zustand-Einstellungszeit (Nur für eine wiederholte Startbedingung relevant) |
0.6 | - | μs |
| TSSTOP | Einstellungszeit für die Einstellung der Einstellungsbedingungen | 0.6 | - | μs |
| tR | Aufstiegszeit für Daten- und Taktklemmen | 300 | n | |
| tF | Fallzeit für Daten- und Taktklemmen | 300 | n | |
| TIDLE | Leerlaufzeit vor Beginn einer neuen Übertragung | 1.3 | - | μs |

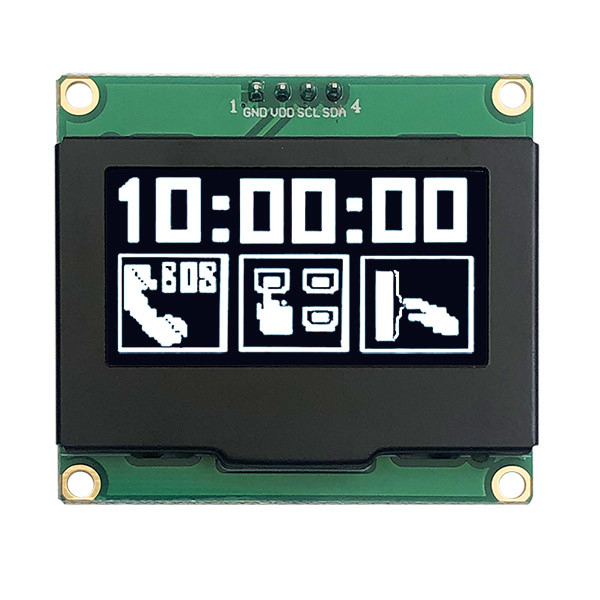

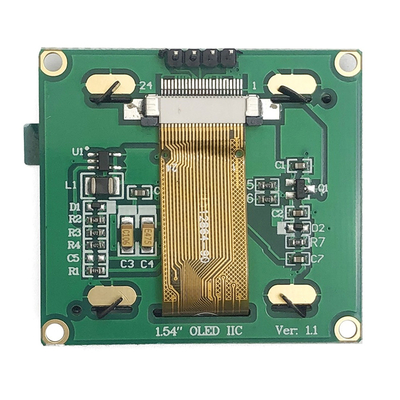

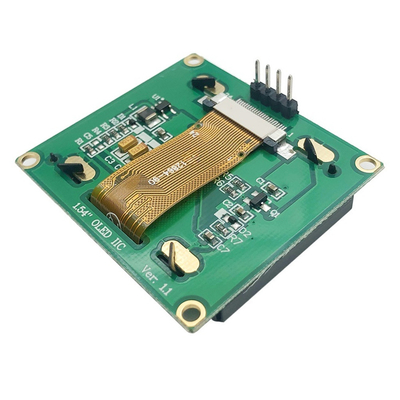

1.54 Zoll OLED-Grafikbildschirm Produktbild
