Produktdetails:
|
Erzeugnis: | 0.96 Zoll Grafik OLED | Entschließung: | 128X64 |
---|---|---|---|
Farbe: | Gelb+Blau (zweifarbig) | Optik: | Alle Betrachten-Winkel |
Modulgröße: | 24.74*16.9*1.42 (mm) | Glas: | OLED |
Steuerung: | SSD1315 | Betriebstemperatur: | -40 °C bis +80 °C |
Nummer des Pins: | 30 Stifte | Schnittstellen: | 6800/8080 parallel, 4-drahtige SPI und I2C |
Lebensdauer: | 50,000 Stunden | Helle: | 180 Nits |
Kontrastverhältnis: | 20, 000: 1 | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
Hervorheben: | Doppelfarbiges dünnes OLED-Display,SPI-Schnittstelle dünnes OLED-Display,SPI-Schnittstelle dünnes OLED-Display |
0.96 Zoll dünnes OLED-Display Doppelfarbe Gelb+Blau SPI-Schnittstelle Produkt Einführung
Kurzer Überblick über das Produkt
Modellnummer SFOS096JY-7149AN
¢Dünnes OLED-Display
¥ 0,96" OLED-Display, OLED 0,96"
¢ geeignet für tragbare Geräte
Typ: Graphisch
¢Struktur: COG
¢128 x 64 Punktematrix
¢IC:SSD1315
3V Stromversorgung
¥1/64 Zölle
¢ Schnittstelle: 6800, 8080, SPI, I2C
Farbe: Doppelfarbe Gelb+Blau
Beschreibung
SAEF veröffentlichte ein Low COST 0,96 Zoll dünnes OLED Display SFOS096JY-7149AN Modell, das aus 128x64 Pixel, Diagonale Größe nur 0,96 Zoll besteht.96" OLED-Display ist auch eingebaut SSD1315 Treiber ICDie Annahme dünnerer OLED-Panels ist ein neuer Trend für neue Projekte, die dieWir empfehlen Kunden, die dünnere SFOS096JY-7149AN für neue Designprojekte zu wählenDas.SFOS096JY-7149AN-Modul unterstützt eine interne Ladungspumpenversorgung und eine externe VCC-Versorgung.
Produktinformationen
Produkt: | 0.96 Zoll Grafik OLED |
Die Entschließung: | 128x64 |
Farbe: | Gelb+Blau (zweifarbig) |
Modulgröße: | 24.74*16.9*1.42 (mm) |
Steuerung: | SSD1315 |
Nummer des Pins: | 30 Stifte |
Lebensdauer: | 50,000 Stunden |
Kontrastverhältnis: | 20, 000: 1 |
Optik: | Alle Blickwinkel |
Glas: | OLED |
Betriebstemperatur: | -40°C bis +80°C |
Schnittstellen: | 6800/8080 Parallel, 4-Draht SPI und I2C |
Lichtvermögen | 180 Nits |
Einhaltung der Vorschriften: | REACH- und RoHS-konform |
0.96 Zoll dünnes OLED-Display Doppelfarbe Gelb+Blau SPI-Schnittstelle Produktzeichnung
Definition von Pin
- Nein. Ich weiß nicht. | Symbol | Funktion |
---|---|---|
1 | N.C. (GND) | Reservierter Stift (Trägerstift) Die Stützpfeilchen können den Einfluß von Spannungen auf die Funktionspfeilchen verringern. |
2 | C2P | Positiver Endpunkt des Flying Inverting Capacitors Negativer Endpunkt des Flying Boost Capacitors Zwischen den Endpunkten sind Ladungspumpenkondensatoren erforderlich.Sie müssen schwimmen, wenn der Konverter nicht verwendet wird. |
3 | C2N | |
4 | C1P | |
5 | C1N | |
6 | VBAT | Stromversorgung für Gleichspannungs-/ Gleichspannungsumrichterkreis Dies ist der Stromversorgungspin für den internen Puffer des Gleichspannungsumwandlers.Es sollte mit dem VDD verbunden sein, wenn der Konverter nicht verwendet wird. |
7 | NC | NC |
8 | VSS | Grund der Logik-Schaltung Dies ist ein Erdungs-Pin, der als Referenz für die Logik-Pins fungiert. |
9 | VDD | Energieversorgung der Logik Das ist ein Spannungsspeicher, der an eine externe Quelle angeschlossen sein muss. |
10 | BS0 | Kommunikationsprotokoll auswählen Diese Pins sind MCU-Schnittstellen-Auswahl-Eingabe. folgende Tabelle: ![]() |
11 | BS1 | |
12 | BS2 | |
13 | CS# | Chip auswählen Dieser Pin ist der Chip-Selektions-Eingang. Der Chip ist nur für MCU-Kommunikation aktiviert, wenn CS # niedrig gezogen wird. |
14 | Ressourcen | Zurücksetzen der Leistung für Steuerung und Fahrer Wenn der Pin niedrig ist, wird die Initialisierung des Chips ausgeführt. |
15 | D/C# | Daten/Befehlssteuerung Wenn der Pin hoch gezogen wird, wird die Eingabe bei D7~D0 als Anzeigendaten behandelt. Wenn der Pin niedrig gezogen wird, wird die Eingabe bei D7~D0 in das Befehlregister übertragen. Wenn der Pin hoch gezogen wird und der serielle Schnittstellenmodus ausgewählt wird, werden die Daten bei SDIN als Daten behandelt.Im I2C-Modus, fungiert dieser Pin als SA0 für die Slavendressewahl. |
16 | R/W# | Lesen/Schreiben Wählen oder Schreiben Bei der Schnittstelle zu einem Mikroprozessor der 68XX-Serie wird dieser Pin als Lesen/Schreiben (R/W#) Auswahl-Eingang verwendet.Ziehen Sie diesen Stift zum Lesemodus hoch und zum Schreibmodus niedrig.. Wenn der 80XX-Schnittstellenmodus ausgewählt ist, wird dieser Pin die Eingabe "Write (WR#) " sein. Die Datenschreibung wird eingeleitet, wenn dieser Pin niedrig gedrückt und der CS# niedrig gedrückt wird. |
17 | E/RD# | Lesen/Schreiben Aktivieren oder Lesen Bei der Schnittstelle zu einem Mikroprozessor der 68XX-Serie wird dieser Pin als Enable (E) Signal verwendet.Lesen/Schreiben wird gestartet, wenn dieser Stift hoch und der CS# niedrig gezogen wird. Beim Anschließen an einen 80XX-Mikroprozessor empfängt dieser Pin das Signal Lesen (RD#). |
18 bis 25 | D0~D7 | Host-Daten-Eingabe-/Ausgabebus Diese Pins sind 8-Bit-bidirektionale Datenbusse, die mit dem Datenbus des Mikroprozessors verbunden werden.D1 ist die serielle Dateneingabe SDIN und D0 ist die serielle Uhreneingabe SCLKWenn der I2C-Modus ausgewählt ist, sollten D2 und D1 zusammen ausgeschaltet sein und als SDAout und SDAin in der Anwendung dienen, und D0 ist der serielle Clock-Eingang SCL. |
26 | IREF | Aktuelle Referenz für die Helligkeitsanpassung Dieser Pin ist ein Segment-Strom-Referenz-Pin. Zwischen diesem Pin und dem VSS sollte ein Widerstand angeschlossen werden. Setzen Sie den Strom unter 12,5 μA. |
27 | VCOMH | Hochspannungsleistung für COM-Signal Dieser Pin ist der Eingangspin für die Spannungsausgabe hoher Ebene für COM-Signale. Zwischen diesem Pin und VSS sollte ein Kondensator angeschlossen werden. |
28 | VCC | Stromversorgung für OEL-Panel Dies ist der positivste Spannungszufuhrspinn des Chips. Ein Stabilisierungskondensator sollte zwischen diesem Spinn und dem VSS angeschlossen sein, wenn der Konverter verwendet wird.Es muss an eine externe Quelle angeschlossen sein, wenn der Konverter nicht verwendet wird. |
29 | VLSS | Anlage der Analogschaltung Das ist ein analoger Boden-Pin, der extern mit dem VSS verbunden sein sollte. |
30 | NC (GND) |
Reservierter Stift (Trägerstift) Die Stützpfeilchen können den Einfluß von Spannungen auf die Funktionspfeilchen verringern. |

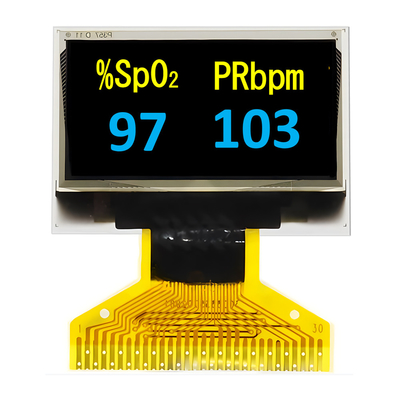

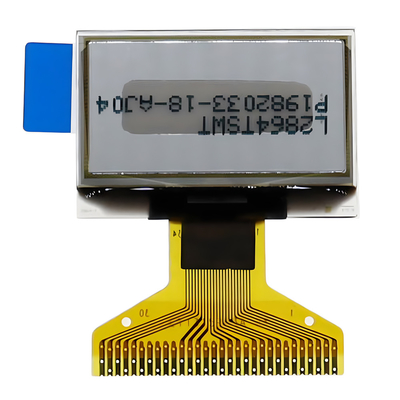

0.96 Zoll dünnes OLED-Display Doppelfarbe Gelb+Blau SPI-Schnittstelle Produktbild
