Produktdetails:
|
| Schlüsselwörter: | TFT-Stabtyp 8,8 Zoll | Entschließung: | 480X1920 |
|---|---|---|---|
| Schnittstelle: | Mipi | Sichtrichtung: | IPS Alle Blickwinkel |
| Berührungsbildschirm: | - Nein. | Fahren von Spannung: | 3.3 V |
| Kontrastverhältnis: | 1000:1 | Oberflächenhelligkeit: | 550 cd/m2 (Nits) |
| Betriebs-Temp.: | – 20℃ zu +70℃ | Lagertemperatur: | ¥30°C bis +80°C |
| Stifte: | 40 Stifte | Verbindung: | Typ des Steckers |
| Lebensdauer der LED: | 40,000 Stunden | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | 480x1920 Bar-Typ TFT-Display,8.8 Zoll TFT-Bartbildschirm,MIPI-Schnittstellenleiste TFT-Display |
||
8.8 Zoll Balkenart TFT-Display 480x1920 Pixel MIPI-Schnittstelle Produkt Einführung
Kurzer Überblick über das Produkt
Größe: 8,8 Zoll
Auflösung: 480 x 1920 Punkte
Ansichtrichtung: IPS
MIPI-Schnittstelle
¢ Fahrer-IC: OTA7290B
¢ Kontrollgremium: Nein
¢ Helligkeit ((cd/m2): 550
Touch Panel: ohne Touch Panel, CTP optional
Beschreibung
Mit seinem ultra-breiten Seitenverhältnis von fast 4:1, dieses Balkenbildschirm ist in engen Räumen hervorragend.Dieses Display kann große Grafiken zeigen, die auf anderen Displays zerquetscht werden oder in Abschnitte aufgeteilt werden können, um die Stelle mehrerer anderer Displays einzunehmen.
Die aktive Fläche des Displays beträgt 8,88 Zoll in der Diagonale.
SAEF Bar-Type TFT-LCD-Displays eignen sich hervorragend für industrielle Geräte, Automobilanwendungen, Serversysteme, POS-Systeme, Heimautomation, Haushaltsanwendungen und dynamische Informationsanzeigen.Wir bieten verschiedene Größen Bar Typ TFT (Stretched Bar LCD Display) einschließlich Größen von
00,96 Zoll TFT 80x160 Pixel, 1,05 Zoll TFT 120x240 Pixel, 1,1 Zoll TFT 126x294 Pixel,
1.14 Zoll Strichtyp TFT 135x240 Pixel, 1,47 Zoll Strichtyp TFT 172x320 Pixel, 1,9 Zoll Strichtyp TFT 170x320 Pixel,
2.3 Zoll Strichtyp TFT 100x310 Pixel, 2,4 Zoll Strichtyp TFT 220x480 Pixel, 2,86 Zoll Strichtyp TFT 376x960 Pixel,
20,99 Zoll TFT 268x800 Pixel, 3 Zoll TFT 268x800 Pixel, 3,13 Zoll TFT 276x960 Pixel,
3.16 Zoll Strichtyp TFT 288x960 Pixel, 3,2 Zoll Strichtyp TFT 320x820 Pixel, 3,38 Zoll Strichtyp TFT 180x460 Pixel,
30,4-Zoll-Streifentyp TFT 180x640 Pixel, 3,4-Zoll-Streifentyp TFT 412x960 Pixel, 3,49-Zoll-Streifentyp TFT 172x640 Pixel,
30,5-Zoll-Streifentyp TFT 340x800 Pixel, 3,71-Zoll-Streifentyp TFT 240x960 Pixel, 3,8-Zoll-Streifentyp TFT 480x76 Pixel,
30,9 Zoll TFT-Streifentyp 480x128 Pixel, 3,99 Zoll TFT-Streifentyp 400x960 Pixel, 4 Zoll TFT-Streifentyp 400x960 Pixel,
40,5-Zoll-Streifentyp TFT 320x960 Pixel, 4,5-Zoll-Streifentyp TFT 320x960 Pixel, 4,6-Zoll-Streifentyp TFT 320x960 Pixel,
6.1 Zoll Strichtyp TFT 280x1424 Pixel, 6,5 Zoll Strichtyp TFT 1024x400 Pixel, 6,5 Zoll Strichtyp TFT 800x320 Pixel,
60,86 Zoll TFT-Streifentyp 480x1280 Pixel, 6,9 Zoll TFT-Streifentyp 280x1424 Pixel, 7 Zoll TFT-Streifentyp 280x1424 Pixel,
70,84 Zoll Strichtyp TFT 400x1280 Pixel, 7,85 Zoll Strichtyp TFT 400x1280 Pixel, 8,8 Zoll Strichtyp TFT 480x1920 Pixel
90,3-Zoll-Stäbe TFT 1920x480 Pixel, 10,1-Zoll-Stäbe TFT 1024x100 Pixel, 10,1-Zoll-Stäbe TFT 1280x480 Pixel,
100,4-Zoll-Streifentyp TFT 1024x100 Pixel, 10,88-Zoll-Streifentyp TFT 440x1920 Pixel, 11,3-Zoll-Streifentyp TFT 440x1920 Pixel,
120,3-Zoll-Streifentyp TFT 1920x720 Pixel, 12,6-Zoll-Streifentyp TFT 1920x515 Pixel, 14-Zoll-Streifentyp TFT 3840x1100 Pixel (4K).
Produktinformationen
| Schlüsselwörter: | Stange Typ TFT 8,8 Zoll |
| Die Entschließung: | 480x1920 |
| Schnittstelle: | MIPI |
| Blickrichtung: | IPS Alle Blickwinkel |
| Antriebsspannung | 3.3 V |
| Oberflächenleuchtigkeit: | 550 Cd/m2 (Nits) |
| Berührungsschirm: | - Nein. |
| Kontrastverhältnis: | 1000:01:00 |
| Betriebstemperatur: | ¥20°C bis +70°C |
| Lagertemperatur: | ¥30°C bis +80°C |
| Verbindung: | Typ des Steckers |
| Schrauben: | 40 PINS |
| Lebensdauer der LED: | 40,000 Stunden |
| Einhaltung der Vorschriften: | REACH- und RoHS-konform |
8.8 Zoll Bar Typ TFT-Display 480x1920 Pixel MIPI-SchnittstellenproduktZeichnung
Definition von Pin
| Nein, nicht wirklich. | Pin-Name | Beschreibung |
| 1 | GND | Boden |
| 2 | D0P | DSI-D0+ Datensignale |
| 3 | D0N | DSI-D0-Datensignale |
| 4 | GND | Boden |
| 5 | D1P | DSI-D1+ Datensignale |
| 6 | D1N | DSI-D1- Datensignale |
| 7 | GND | Boden |
| 8 | CLKP | DSI-Clock+-Signale |
| 9 | CLKN | DSI-Uhr-Signale |
| 10 | GND | Boden |
| 11 | D2P | DSI-D2+ Datensignale |
| 12 | D2N | DSI-D2-Datensignale |
| 13 | GND | Boden |
| 14 | D3P | DSI-D3+ Datensignale |
| 15 | D3N | DSI-D3-Datensignale |
| 16 | GND | Boden |
| 17 | GND | Boden |
| 18 | Zulassung | Stromversorgung 1,8 V |
| 19 | Zulassung | Stromversorgung 1,8 V |
| 20 | Der Begriff "REFCLK/NC" ist nicht mehr in der Fassung der Verordnung (EU) Nr. 182/2011 enthalten. | Referenzuhr/NC |
| 21 | SDA | Datensignal Dummy |
| 22 | SCL | Das Uhrzeichen Dummy. |
| 23 | BIST | Ein eingebautes Selbsttest |
| 24 | RSTB | LCM-Rückstellsignale |
| 25 | STBYB | Steuerung des Standby-Modus H:normaler Betrieb;L:ausgeschaltete Anzeige |
| 26 | AVDD/NC | NC |
| 27 | GND | Boden |
| 28 | K | LED-Kathode |
| 29 | K | LED-Kathode |
| 30 | GND | Boden |
| 31 | VGL/NC | Schnittstelle OFF-Spannung/NC |
| 32 | GND | Boden |
| 33 | GND | Boden |
| 34 | VGH/NC | Schnittstelle auf Spannung/NC |
| 35 | LEDA | LED-Anode |
| 36 | LEDA | LED-Anode |
| 37 | TE | Ausgang der Trennwirkung |
| 38 | VCI | Stromversorgung 3.3V |
| 39 | VCI | Stromversorgung 3.3V |
| 40 | VCOM/NC | VCOM-Spannung/NC |
Absolute Höchstratings
| Artikel | Symbol | Wert | Einheit |
| Stromversorgungsspannung für Logik | VCI | -0,5 bis 4 | V |
| Eingangsspannung | Wein | VVCI +0.3 | V |
| Betriebstemperatur | Topr | - 20 bis 70 | °C |
| Lagertemperatur | Tstg | - 30 bis 80 | °C |
Optische Eigenschaften
| Artikel | Symbol | Die Situation | Min. | Typ | Maximal | Einheit |
| Blickwinkel | θT | Zulassung | 75 | 80 | - | Grade |
| θB | 75 | 80 | - | |||
| θL | 75 | 80 | - | |||
| θR | 75 | 80 | - | |||
| Kontrastverhältnis | Zinssatz | θ=0° | 800 | 1000 | - | - |
|
Übertragbarkeit (mit Polarisator)
|
T (%)
|
4.03 | 4.53 | |||
| Reaktionszeit | Tonnen | 25°C | - | 30 | 40 | m |
| Zuschlag | ||||||
| Einheitlichkeit | U | - | 70 | 80 | - | % |
| NTSC | - | - | - | 70 | - | % |
| Lichtvermögen | L | 550 | - | cd/m2 |

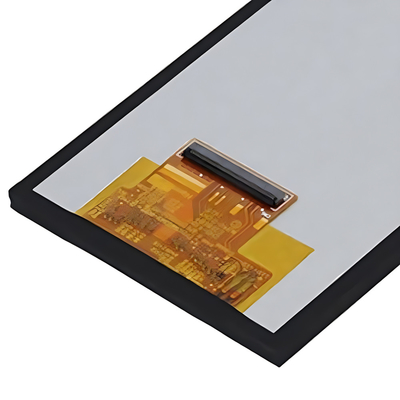

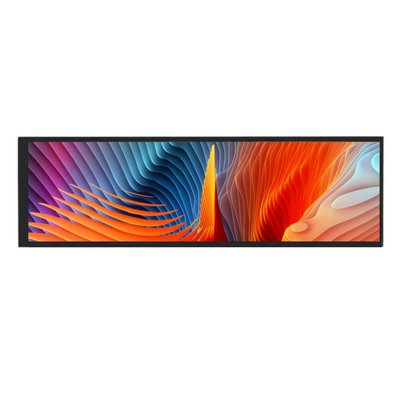

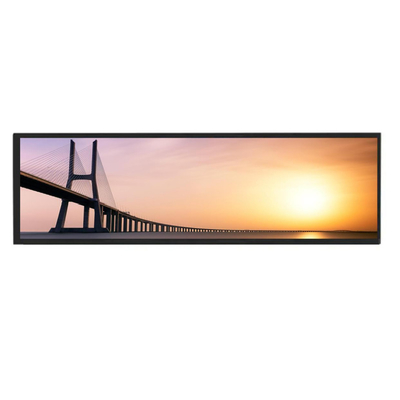

8.8 Zoll Bar Typ TFT-Display 480x1920 Pixel MIPI-SchnittstellenproduktBild
