Fabrikpreis 4,3 Zoll 800x480 Punkte PCAP TFT Display RGB Schnittstelle Produkt Einführung
Kurzer Überblick über das Produkt
- 4,3 Zoll TFT-LCD-Modul, 4,3 Zoll TFT-Modul
Auflösung: 800×480 Punkte
Anzeigerichtung: IPS, alle Blickwinkel
¢ Schnittstelle: RGB
Betriebstemperatur: -30°C bis +80°C
¢Fahrer-IC:ST7262
¢ Kontrollgremium: Nein
¢Helligkeit (cd/m2): 450
¢Rahmen durch Loch: Nein
¢ Berührungsschirm: Projektierter Kapazitäts-Berührungsschirm (PCAP)
- 5 Finger. - 5 Finger.
Beschreibung
Saef Technology SFTO430HX-7011A-CT ist ein TFT-LCD-Modul mit einer diagonalen Größe von 4,3 Zoll Landschaftstyp und einer Auflösung von 800x480 Pixel.Das 3-Zoll-LCD-Displaymodul ist mit einem integrierten Stromkreis ST7262 ausgestattet und unterstützt die MIPI-SchnittstelleDas Spannungsspannungsbereich (Vdd) dieses 4,3-Zoll-LCD-Monitors liegt zwischen 3V und 3,6V (typischer Wert von 3,3V).
Das SFTO430HX-7011A-CT-Displaymodul wird mit einer Helligkeit von 450 Nits angezeigt. Dieser 4,3-Zoll-IPS-TFT-LCD kann bei Temperaturen zwischen -30 °C und +80 °C betrieben werden.Die Lagertemperatur liegt zwischen -30 °C und +85 °COb in Innen- oder Außenbereichen, dieses 4,3-Zoll-IPS-TFT-LCD-Display kann unterschiedliche Anzeigenauflagen erfüllen.Scanner, Hausautomation, Zugangskontrollsysteme, Überwachungsausrüstung, Analysatoren, Sicherheitssysteme, Bewässerungssysteme für Gärten und eine Vielzahl von Anwendungen.
Produktinformationen
| Produkt: |
4.3 Zoll Kapazitäts-Touchscreen TFT |
| Die Entschließung: |
800x480 Punkte |
| Schnittstelle: |
RGB-Bild |
| Oberflächenleuchtigkeit: |
450 Cd/m2 |
| Blickrichtung: |
IPS, jeder Blickwinkel (85/85/85/85) |
| Betriebstemperatur: |
-30°C bis +80°C |
| Lagertemperatur: |
-35°C bis +85°C |
| Fahrer-IC: |
Der Begriff "Fertigung" ist in Anhang I der Verordnung (EG) Nr. 396/2005 zu verstehen. |
| Größe des Umrisses: |
105.5x67.2x4.52 (mm) |
| Berührungsschirm: |
Kapazitäts-Touch-Panel optional |
| Nummer des Pins: |
40 Stifte |
| Verbindung: |
ZIF FPC |
| Lebensdauer der LED: |
40,000 Stunden |
| Einhaltung der Vorschriften: |
REACH- und RoHS-konform |
Fabrikpreis 4,3 Zoll 800x480 Punkte PCAP TFT-Display RGB-Schnittstelle Produktzeichnung
Definition von Pin
Pin1 LEDK Hintergrundlichtkatode
Pin2 LEDA Hintergrundbeleuchtungsanode
Pin3 GND Boden
Pin4 VCC-Analogstromversorgung für LCM (< 3.3V)
Pin5-12 R0-R7 Datenbus
Pin13-20 G0-G7 Datenbus
Pin 21-28 B0-B7 Datenbus
Pin29 GND Boden
Pin30 CLK Pixel-Uhrsignal in RGB I/F
Anzeige mit Pin31 DISP
Pin32 HSYNC Horizontale Synchronisation
Pin33 VSYNC Vertikal synchronisiert.
Pin34 DEN Datenaktivierungssignal im RGB I/F DE-Modus
Pin35 NC keine Verbindung
Pin36 GND Boden
Pin37 XR TP XR
Pin38 YD TP YD
Pin39 XL TP XL
Pin40 YU TP YU
Kapazitive Touchscreen-Pin-Definition
Pin1 VSS
Pin2 VDD
Pin3 SCL
Pin4 VSS
Pin5 SDA
Pin6 VSS
Pin7 /RST
Pin8 WAKE
Pin9 INT
Pin10 VSS

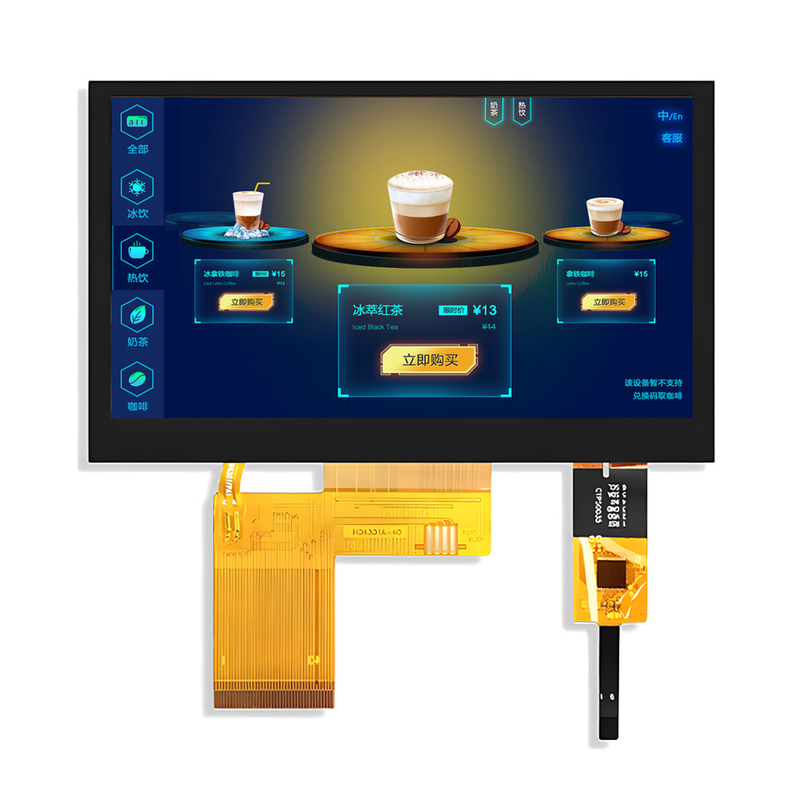

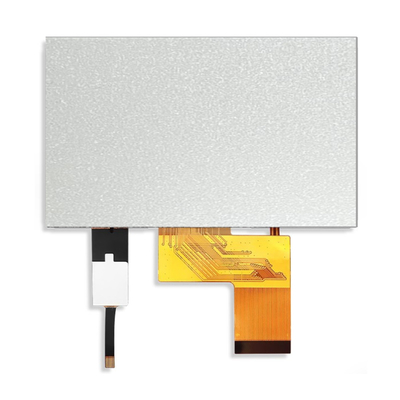

Fabrikpreis 4,3 Zoll 800x480 Punkte PCAP TFT-Display RGB-Schnittstelle Produktbild
(Maßgeschneiderter Gehäuse)
