Produktdetails:
|
| Erzeugnis: | 0.96 Zoll OLED-Display | Anzahl der Pixel: | Pixel 128x64 |
|---|---|---|---|
| Steuerungssysteme: | SSD1315 oder gleichwertig | Anzeigemodus: | Passive Matrix |
| Anzeige Farbe: | Weiß, Blau, Blau/Gelb Doppelfarben | Fahrdienst: | Aufgabe 1/64 |
| Größe der Platte: | 240,74 x 16,9 x 1,42 (mm) | Aktivbereich: | 210,74 x 10,86 (mm) |
| Pixel Pitch: | 0.17 x 0,17 (mm) | Pixel-Größe: | 00,15 x 0,154 (mm) |
| Sichtrichtung: | Alle Betrachten-Winkel | Schnittstelle: | I2C, SPI auf Wunsch |
| Verbindung: | ZIF | Nummer des Pins: | 30 Pins (kann angepasst werden) |
| Betriebstemperatur.: | -40 °C - +70 °C | Speichertemperatur.: | -40C - +85C |
| Lebensdauer: | 50,000 Stunden @ 60cd/m2 | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | OLED-Dünnbildschirm,128x64-Punkte OLED-Display,Anzeigefeld 0 |
||
0.96 Zoll 30 Pin ZIF-Verbindung OLED dünnes Display 128x64 SPI I2C Schnittstelle Produkt Einführung
SFTOS096XY-7128AP ist ein Dot-Matrix 128x64 COG-Grafiktyp Mikro-OLED-Display-Modul mit einer Diagonale von 0,96 Zoll.Diese 0.96"-Mikro-OLED-Display verfügt über eingebaute IC SSD1315, unterstützt SPI und I2C-Schnittstellen und verfügt über ein hohes Kontrastverhältnis von 10.000: 1. Die logische Versorgungsspannung liegt zwischen 2,8V-3,3V, der typische Wert beträgt 3V.Die Betriebstemperatur des Moduls liegt zwischen -40 °C und +80 °CDie Lagertemperatur liegt zwischen -40°C und +85°C. Die verfügbaren Emissionsfarben sind weiß, blau und blau/gelb.
Merkmale und Vorteile
6Dieses 0,96-Zoll-OLED-Display hat eine schnellere Reaktionszeit von "10 Mikrosekunden bei +25 °C".
7Dieses 0,96 Zoll große Mono-OLED-Produkt hat eine hohe Helligkeit und ein Kontrastverhältnis von bis zu 2000:1.
8Dieses kostengünstige 0,96 Zoll große OLED-Produkt hat einen geringeren Stromverbrauch und reduziert die CO2-Emissionen.
9Dieser OLED-Bildschirm mit einer Größe von 0,96 Zoll und einer Größe von 128x64 ist ein ideales Display für Verbraucher und Industrieanwendungen wie Audio, Automobilsteuerungen, medizinische Geräte, Weißwaren oder Produkte für Heimautomation.unter anderem.
Produktinformationen
| Produkt: | 0.96 Zoll OLED-Display |
| Anzeigfarbe: | Weiß, Blau, Blau/Gelb Doppelfarben |
| Anzahl der Pixel: | 128x64 Pixel |
| Fahrer-IC: | SSD1315 oder gleichwertig |
| Anzeigemodus: | Passive Matrix |
| Fahrpflicht: | 1.64 Dienst |
| Größe des Panels: | 24.74 x 16.9 x 1.42 (mm) |
| Aktivbereich: | 21.74 x 10.86 (mm) |
| Pixel Pitch: | 0.17 x 0,17 (mm) |
| Pixelgröße: | 00,15 x 0,154 (mm) |
| Schnittstelle: | I2C, SPI Optional |
| Nummer des Pins: | 30 Pins (kann angepasst werden) |
| Blickrichtung: | Alle Blickwinkel |
| Verbindung: | ZIF |
| Betriebstemperatur: | -40 °C - +70 °C |
| Lagertemperatur: | -40 °C - +85 °C |
| Lebensdauer: | 50,000 Stunden @60cd/m2 |
| Einhaltung der Vorschriften: | REACH- und RoHS-konform |
0.96 Zoll 30 Pin ZIF-Verbindung OLED dünnes Display 128x64 SPI I2C-SchnittstelleZeichnung des Produkts
Definition von Pin
Absolute Höchstbewertung
Optische Eigenschaften
* Optische Messung bei VDD1 = 2,8 V, VPP = 8,0 V & 7,4 V. Die Softwarekonfiguration folgt Abschnitt 4.4 Initialisierung.
Inhalt der Zuverlässigkeitsprüfungen

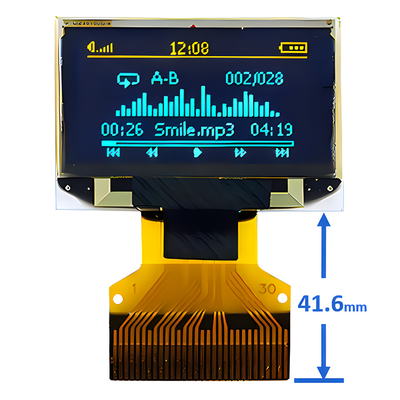

0.96 Zoll 30 Pin ZIF-Verbindung OLED dünnes Display 128x64 SPI I2C-SchnittstelleProduktbild
