Produktdetails:
|
Erzeugnis: | OLED-Displaymodul 0,96" | Anzahl der Pixel: | Pixel 128x64 |
---|---|---|---|
Steuerungssysteme: | SSD1315 oder gleichwertig | Anzeigemodus: | Passive Matrix |
Anzeige Farbe: | Monochrom (weiß) | Fahrdienst: | Aufgabe 1/64 |
Größe der Platte: | 24.7 x 16.6 x 1.3 (mm) | Aktivbereich: | 210,74 x 11,175 (mm) |
Pixel Pitch: | 0.17 x 0,175 (mm) | Pixel-Größe: | 00,15 x 0,15 (mm) |
Sichtrichtung: | Alle Betrachten-Winkel | Schnittstelle: | I2C, SPI auf Wunsch |
Verbindung: | Stecker-in | Nummer des Pins: | 30 Pins (kann angepasst werden) |
Betriebstemperatur.: | -40 °C - +70 °C | Speichertemperatur.: | -40C - +85C |
Lebensdauer: | 50,000 Stunden @ 60cd/m2 | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
Hervorheben: | Anzeigen-Modul 0,96 Zoll-OLED,oled Anzeige 128x64 |
Großhandelspreis 0,96 Zoll OLED-Display Modul 128x64 Pixel SPI IIC Schnittstelle Plug-In Verbindung Produkt Einführung
SFOS096XZ-7120AP OLED Display Modul ist ein 128x64 Auflösung COG Grafik-Display, Diagonale Größe 0,96 Zoll.Das OLED-Modell ist als Industrie-Modell konzipiert, das den Vorteil eines wettbewerbsfähigen Preises hat.. Das Modul ist mit SSD1315 IC integriert; es unterstützt I2C und SPI-Schnittstelle. Die Versorgungsspannung für Logik ist 2,8V, Versorgungsspannung für Anzeige ist 9V, Betriebsstrom für VDD ist 160μA,Fahrpflicht 1/64.
Das SFOS096XZ-7120AP OEL Display Modul eignet sich für tragbare Geräte, Smart Home-Anwendungen usw. Dieses Modul kann bei Temperaturen von -40 °C bis +70 °C betrieben werden.die Lagertemperatur liegt zwischen -40 °C und +85 °C.
Produkt: | OLED-Displaymodul 0,96" |
Anzahl der Pixel: | 128x64 Pixel |
Fahrer-IC: | SSD1315 oder gleichwertig |
Anzeigemodus: | Passive Matrix |
Anzeigfarbe: | Monochrom (weiß) |
Fahrpflicht: | 1.64 Dienst |
Aktivbereich: | 21.74 x 11.175 (mm) |
Größe des Panels: | 24.7 x 16.6 x 1.3 (mm) |
Pixel Pitch: | 0.17 x 0,175 (mm) |
Pixelgröße: | 0.15 x 0,15 (mm) |
Schnittstelle: | I2C, SPI Optional |
Blickrichtung: | Alle Blickwinkel |
Verbindung: | Stecker-in |
Nummer des Pins: | 30 Pins (kann angepasst werden) |
Betriebstemperatur: | -40 °C - +70 °C |
Lagertemperatur: | -40 °C - +85 °C |
Lebensdauer: | 50,000 Stunden @60cd/m2 |
Einhaltung der Vorschriften: | REACH- und RoHS-konform |
Großhandelspreis 0,96 Zoll OLED-Display Modul 128x64 Pixel SPI IIC Schnittstelle Plug-In Verbindung Produktzeichnung
Definition von Pin
Pin 1, N.C. (GND),Reserved Pin (Supporting Pin) Die Stützpins können den Einfluss von Spannungen auf die Funktionspins verringern. Diese Pins müssen als ESD-Schutzkreis an eine externe Erdung angeschlossen werden.
Pin2, Pin3, Pin4, Pin5,Positiver Endpunkt des Flying Inverting Capacitors, Negativer Endpunkt des Flying Boost Capacitors, Zwischen den Endpunkten sind Ladungspumpenkondensatoren erforderlich.Sie müssen schwimmen, wenn der Konverter nicht verwendet wird.
Ausrüstung6, VBATStromversorgung für DC/DC-Wandlerkreis Dies ist der Stromversorgungspin für den internen Puffer des DC/DC-Spannungswandlers.Es sollte mit dem VDD verbunden sein, wenn der Konverter nicht verwendet wird.
Ausrüstung7, Pin12, Pin16, Pin21~25, N.C.Reservierter Stift Der NC-Stift zwischen den Funktionsstiften ist für kompatibles und flexibles Design reserviert.
Ausrüstung8, VSS,Das ist ein Boden-Pin, der als Referenz für die Logik-Pins dient. Er muss mit einem externen Boden verbunden sein.
Ausrüstung9, VDD,Stromversorgung für LogikDies ist ein Spannungsspinn. Es muss an eine externe Quelle angeschlossen werden.
Ausrüstung10, Pin11, BS0, BS1,Kommunikationsprotokoll-SelektionDiese Pins sind MCU-Schnittstellen-Auswahl-Eingabe.
Ausrüstung13Ich bin nicht derjenige.Chip Select Dieser Pin ist die Chip-Select-Eingabe. Der Chip ist nur für MCU-Kommunikation aktiviert, wenn CS # niedrig gezogen wird.
Ausrüstung14, RST#,Power Reset für Controller und Treiber Dieser Pin ist ein Reset-Signal-Eingang. Wenn der Pin niedrig ist, wird die Initialisierung des Chips ausgeführt. Halten Sie diesen Pin während des normalen Betriebs hoch.
Ausrüstung15, D/C#,Diese Stecknadel ist die Stecknadel für die Daten-/Befehlssteuerung. Wenn die Stecknadel hoch gezogen wird, wird die Eingabe bei D7~D0 als Anzeigendaten behandelt.Die Eingabe in D7~D0 wird in das Befehlregister übertragen.. Wenn der Pin hoch gezogen und der serielle Schnittstellenmodus ausgewählt wird, werden die Daten bei SDIN als Daten interpretiert. Wenn er niedrig gezogen wird, werden die Daten bei SDIN in das Befehlsregister übertragen.Im I2C-ModusFür detaillierte Beziehungen zu MCU-Schnittstellensignal, siehe Timing Characteristics Diagrams.
Ausrüstung18~Pin20, D0~D2,Diese Pins sind bidirektionale Datenbusse, die sich mit dem MCU-Datenbus verbinden.D2 sollte entweder LOW oder zusammen mit D1 als Seriendaten-Eingabe gebunden sein: SDIN, und D0 wird der serielle Clock-Eingang sein: SCLK. Wenn der I2C-Modus ausgewählt wird, sollte D2, D1 miteinander gebunden werden und als SDAout dienen, SDAin in der Anwendung und D0 ist der serielle Clock-Eingang, SCL.
Pin 26 und...IREF,Stromreferenz für die Helligkeitsanpassung.Dieser Pin ist ein Segmentstromreferenzpin. Zwischen diesem Pin und VSS sollte ein Widerstand angeschlossen werden. Setzen Sie den Strom auf maximal 12,5 ̊A.
Pin 27 und...VCOMH,Dieser Pin ist der Eingangspin für den Spannungsausgang für COM-Signale. Zwischen diesem Pin und dem VSS sollte ein Kondensator angeschlossen werden.
Pin 28 und...VCC,Stromversorgung für das OEL-Panel. Dies ist der positivste Spannungsversorgungspin des Chips. Bei Verwendung des Wandlers sollte ein Stabilisierungskondensator zwischen diesem Pin und dem VSS angeschlossen sein.Es muss an eine externe Quelle angeschlossen werden, wenn der Konverter nicht verwendet wird..
Pin 29 und...VLSS ,Dies ist ein analoger Boden-Pin, der extern mit dem VSS verbunden sein sollte.
Anschlussnummer 30, N.C. (GND),Reserved Pin (Supporting Pin) Die Stützpins können den Einfluss von Spannungen auf die Funktionspins verringern. Diese Pins müssen als ESD-Schutzkreis an eine externe Erdung angeschlossen werden.
Absolute Höchstbewertung
Optische Eigenschaften
* Optische Messung bei VDD1 = 2,8 V, VPP = 8,0 V & 7,4 V. Die Softwarekonfiguration folgt Abschnitt 4.4 Initialisierung.
Inhalt der Zuverlässigkeitsprüfungen
* Die für die obigen Prüfungen verwendeten Proben enthalten keinen Polarisator.
* Während der Prüfungen wird keine Feuchtigkeitskondensation beobachtet.

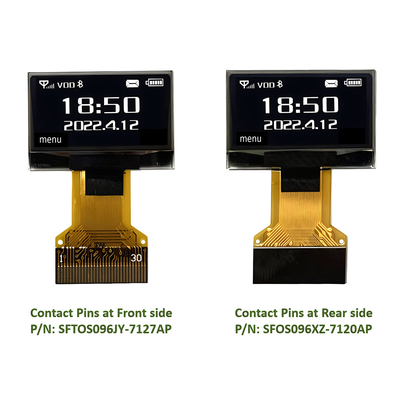

Großhandelspreis 0,96 Zoll OLED-Display Modul 128x64 Pixel SPI IIC Schnittstelle Plug-In Verbindung Product Bild
SAEF Technology ist ein professioneller OLED-Modullieferant. Wir bieten eine breite Palette von Standard-passive Matrix OLED (PMOLED) / OLED Dot Matrix Display und kundenspezifische Design Charakter OLED-Module,Graphische OLED-Displays und OLED-Display-PanelsDie mechanische Struktur umfasst Chip on Board (COB), Chip on Glass (COG) und TAB (Tape Automated Bonded).SAEF OLED-Module sind mit allen wichtigen Vorteilen ausgestattet:
Die grafischen OLED-Displays von SAEF Technology sind in drei mechanischen Strukturen erhältlich, darunter COB-, COG- und TAB-Passivmatrixtechnologie.Verfügbare grafische monochrome OLED-Auflösung in 50x16 OLED-Grafikbildschirm, 64x128 OLED, 100x16 OLED, 100x32 grafische OLED, 200x16 grafische OLED, OLED 128x32, OLED-Display 128x64, OLED 128x128 und 256x64 OLED-Display.Die grafischen OLED-Displays in der SAEF-Produktpalette verfügen über eingebaute Steuerungen und SchnittstellenDiese OLED-Display-Module verfügen je nach Auflösung/Farbe über eine angetriebene Spannung von 3V oder 5V.
SAEF bietet eine breite Palette von OLED-Display-Modulen in Größen von 0,42 " bis 5,5 " OLED, wie 0,42 " Mikro-OLED-Display, 0,49 " OLED-Display, 0,5 " OLED-Display, 0,54 " OLED-Display, 0,66 " Mini-OLED-Display,0,69" OLED, 0,77" OLED Display, 0,87" OLED Display Modul0,91" OLED Display, 0,95" OLED, 0,96" OLED Display, 1,5" OLED Display, 2" OLED, 2,4" OLED, 2,7" OLED Display, 5,5" OLED Display,und maßgeschneiderte Designlösungen.
