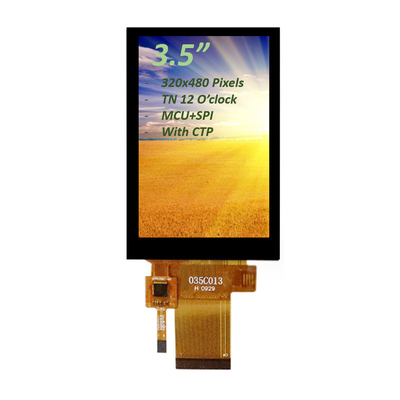

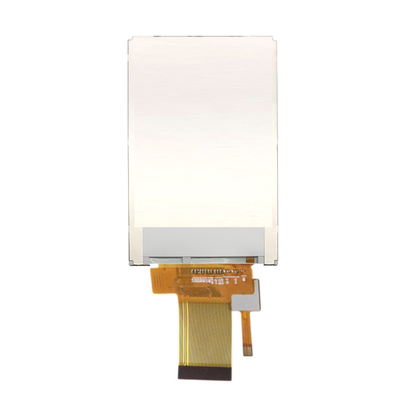

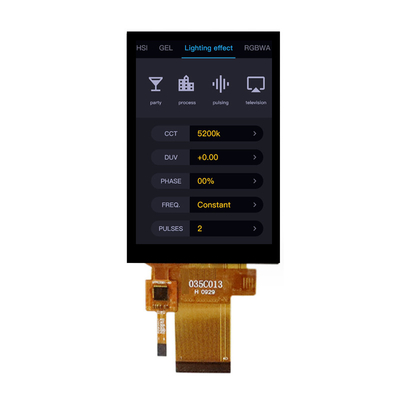

SAEF Technology SFTO350PY-7118A-CT PCAP TFT-Display ist ein 3,5 Zoll großer TN-Typ (12 Uhr) Anzeigerichtungsbildschirm mit einer Auflösung von HVGA 320x480 Pixel.Dieses PCAP TFT LCD-Display-Modul ist mit einem ILI9488-Controller oder einem gleichwertigen IC ausgestattetDer PCAP TFT-LCD-Bildschirm hat eine hohe Helligkeit von 2,8 V (typischer Wert) für die Betriebsspannung.
Das TFT-Modul SFTO350PY-7118A-CT ist ein Portrait-LCD-Modul mit 300 cd/m2 Leuchtdichte.Wenn Sie es als Landschaftsmodus verwenden oder die Helligkeit erhöhen möchtenBitte kontaktieren Sie uns für weitere technische Unterstützung.
TFT Touch LCD SFTO350PY-7118A-CT Weit verbreitet in Messgeräten, GPS-Geräten, POS-Terminals, Kassenlesern, Scannern, Heimautomation, Konferenztelefonen, Analysatoren, Haushaltsgeräten,Heimautomation, Sicherheitssystem usw.
| Artikel |
Spezifikation |
Einheit |
| Bildschirmgröße |
3.5 Zoll |
Diagonal |
| Anzahl der Pixel |
320RGB ((H) x 480 ((V) |
Bildpunkte |
| Anzeigebereich |
48.96 ((H) x73.44 ((V) |
mm |
| Pixelpitch |
0.153 ((H) x0.153 ((V) |
mm |
| Umrissdimension |
54.48x84.71x3.40 |
mm |
| Anordnung der Pixel |
RGB-Streifen |
- Ja. |
| Anzeigemodus |
Normalerweise weiß |
- Ja. |
| Blickrichtung (Auge) |
12.00 Uhr |
- Ja. |
| Graue Umkehrrichtung |
- Ich weiß nicht. |
|
| Anzeige Farbe |
262K |
- Ja. |
| Lichtdichte ((cd/m2) |
300 |
Niete |
| Kontrastverhältnis |
500:1 |
- Ja. |
| Oberflächenbehandlung |
- Ja. |
- Ja. |
| Schnittstelle |
MCU 8/ 16BIT SPI 3/4 Draht |
|
| Hintergrundbeleuchtung |
LED-Seitenlicht |
- Ja. |
| LCM-IC |
ILI9488 |
|
| CTP IC |
FT6336U |
|
| Betriebstemperatur |
- 20 bis 70 |
°C |
| Speichertemperatur |
-30 bis 80 |
°C |
| Gewicht |
- Ja. |
g |
Super niedrige Kosten Höhe Helligkeit 3,5 Zoll PCAP TFT Display MCU Und SPI Schnittstelle 12 Uhr LCD Bildschirm Produktzeichnung
Optische Spezifikation
| Artikel |
Symbol |
Die Situation |
Min. |
Typ |
Maximal |
Einheit |
| Weiße Leuchtkraft (Mitte) |
Lv |
Θ=0
Normal
Beobachtung
Winkel
IBL = 120mA
|
- Ich weiß nicht. |
300 |
- Ich weiß nicht. |
cd/m2 |
| Reaktionszeit |
Tr+Tf |
|
- Ich weiß nicht. |
20 |
40 |
m |
| Kontrastverhältnis |
Zinssatz |
|
- Ich weiß nicht. |
500 |
- Ich weiß nicht. |
- Ich weiß nicht. |
|
Farbe
Chromatischkeit (CIE1931)
|
Weiß |
Wx |
|
0.292 |
0.307 |
0.322 |
|
| |
|
- Ich weiß. |
|
0.312 |
0.327 |
0.342 |
|
|
Blickwinkel
|
- Ich weiß.
|
Die |
CR≥10
|
- Ich weiß nicht. |
70 |
- Ich weiß nicht. |
|
| |
|
Die |
|
- Ich weiß nicht. |
70 |
- Ich weiß nicht. |
|
| |
Ver
|
Die |
|
- Ich weiß nicht. |
60 |
- Ich weiß nicht. |
|
| |
|
Die |
|
- Ich weiß nicht. |
60 |
- Ich weiß nicht. |
|
| Einheitlichkeit der Helligkeit |
Durchschnitt |
Θ=0 |
80 |
90 |
- Ich weiß nicht. |
% |
| Farbspektrum |
NTSC |
Θ=0 |
57 |
60 |
- Ich weiß nicht. |
% |
| Optima Sichtrichtung |
12.00 Uhr |
Messzustand
> Umgebung der Messung: Dunkler Raum
> LED-Strom IL: 120mA
> Umgebungstemperatur: 25±2°C
> 15 Minuten Aufwärmzeit
Elektrische Eigenschaften
| Artikel |
Symbol |
- Ich weiß nicht. |
Das ist typisch. |
Max, du bist ein guter Mann. |
Einheit |
| Analog-Versorgungsspannung |
VDD |
2.4 |
2.8 |
3.3 |
V |
| Digitale Versorgungsspannung |
VDDI |
1.65 |
1.8 |
3.3 |
|
| Eingangssignal Spannung |
HIV |
0.7VDDI |
- |
VDDI |
V |
| |
VIL |
GND |
- |
0.3VDDI |
V |
Eigenschaften der Hintergrundbeleuchtungseinheit
| Artikel |
Symbol |
Min. |
Typ |
Maximal |
Einheit |
| LED-Strom |
Die |
- |
90 |
120 |
mA |
| LED-Spannung |
VL |
- |
2.8 |
3.2 |
V |
| Betriebsdauer der LED |
Hrs. |
30000 |
40000 |
- |
Uhrzeit |
LCM-Schnittstelle Pin Definition
|
Ausrüstung
- Nein. Ich weiß nicht.
|
Symbol |
Funktion |
| 1 |
XL |
Berühren Sie die linke Linie |
| 2 |
Zwei Jahre |
Berühren Sie den oberen Stromkreis. |
| 3 |
XR |
Berühr die rechte Endlinie. |
| 4 |
YD |
Berühren Sie die untere Linie |
| 5 |
GND |
Boden |
| 6 |
Zulassung |
Stromversorgung 1,8 V |
| 7 |
VCC |
Stromversorgung 2,8 V |
| 8 |
FAMARK |
Bildsynchronisationssignal |
| 9 |
CS |
Chip wählen Eingabe-Pin (aktiv niedrig) |
| 10 |
RS |
Anzeige von Daten/Befehlswahlknopf parallel |
| 11 |
WR/SPI_SCL |
Schreiben ermöglichen in 8080 MCU Parallel-Schnittstelle / SCL-Pin als Serial Clock |
| 12 |
Forschung und Entwicklung |
Lesen in 8080 MCU Parallelschnittstelle aktiviert. |
| 13 |
SPI_SDA |
Seriendaten-Eingabe-/Ausgabe-Zwei-Wege-Pin |
| 14 |
SPI_SDO |
Seriendaten-Ausgabe |
| 15 |
Zurücksetzen |
Außen-Reset-Eingang. |
| 16 |
GND |
Boden |
| 17 bis 32 |
Die Daten werden in der Tabelle 1 aufgeführt. |
MCU-Parallell-Interface-Datenbus. |
| 33 |
LEDA |
LED-Rücklicht ((Anode) |
| 34 bis 36 |
LEDK |
LED-Rücklicht (Kathode) |
| 37 |
GND |
Boden |
| 38 |
Immobilien |
Wählen Sie den Schnittstellenmodus aus |
| 39 |
IM1 |
Wählen Sie den Schnittstellenmodus aus |
| 40 |
IM2 |
Wählen Sie den Schnittstellenmodus aus |
Touch FPC-Pin-Definition
| 1 |
CTP_RST |
Touchscreen zurücksetzen |
| 2 |
CTP_INT |
Touchscreen Unterbrechungssignal |
| 3 |
CTP_SDA |
Touchscreen-Datensignal |
| 4 |
CTP_SCL |
Touchscreen-Uhrsignal |
| 5 |
GND |
Boden |
| 6 |
VDD |
Stromversorgung |
