Produktdetails:
|
| Erzeugnis: | 0.54 Zoll OLED-Displaymodul | Anzahl der Pixel: | 96x32 Pixel |
|---|---|---|---|
| Steuerungssysteme: | CH1115 oder Äquivalent | Anzeigemodus: | Passive Matrix |
| Anzeige Farbe: | Monochrom (weiß) | Fahrdienst: | 1 / 32 Pflicht |
| Größe der Platte: | 18.52 x 7.04 x 1.22 (mm) | Aktivbereich: | 12.46 x 4.14 (mm) |
| Pixel Pitch: | 00,13 x 0,13 (mm) | Pixel-Größe: | 0.11 x 0,11 (mm) |
| Sichtrichtung: | Alle Betrachten-Winkel | Schnittstelle: | I2C |
| Verbindung: | Lötwerk/Hotbar (anpassbar) | Nummer des Pins: | 14 Pins (kann angepasst werden) |
| Lebensdauer: | 50,000 Stunden @ 60cd/m2 | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | 0.54 Zoll I2C OLED-Displays,96x32 I2C OLED-Displays |
||
0.54 Zoll 96x32 Pixel OLED Display China Fabrik Lieferant, 0,54 Zoll OEL Matrix Display Produkteinführung
SFOS054XZ-7113AN OLED Display Modul ist ein 96x32 Auflösung COG Grafik-Display, Diagonale Größe 0,54 Zoll.Das OLED-Modell ist als Industrie-Modell konzipiert, das den Vorteil eines wettbewerbsfähigen Preises hat.. Das Modul ist mit CH1115 IC integriert; es unterstützt die I2C-Schnittstelle. Die Versorgungsspannung für die Logik beträgt 2,8V, die Versorgungsspannung für die Anzeige 9V, der Betriebsstrom für VDD 180μA, Antriebsdienst 1/32.
SFOS054XZ-7113AN OEL Display Modul eignet sich für tragbare Geräte, Smart Home-Anwendungen usw. Dieses Modul kann bei Temperaturen von -40 °C bis +80 °C betrieben werden;die Lagertemperatur liegt zwischen -40 °C und +85 °C.
| Produkt: | 0.54 Zoll OLED-Display-Modul |
| Anzahl der Pixel: | 96x32 Pixel |
| Fahrer-IC: | CH1115 oder gleichwertig |
| Anzeigemodus: | Passive Matrix |
| Anzeigfarbe: | Monochrom (weiß) |
| Fahrpflicht: | 1 / 32 Pflicht |
| Größe des Panels: | 18.52 x 7.04 x 1.22 (mm) |
| Aktivbereich: | 12.46 x 4.14 (mm) |
| Pixel Pitch: | 0.13 x 0,13 (mm) |
| Pixelgröße: | 0.11 x 0,11 (mm) |
| Blickrichtung: | Alle Blickwinkel |
| Schnittstelle: | I2C |
| Verbindung: | Lötwerk/Hotbar (anpassbar) |
| Nummer des Pins: | 14 Pins (kann angepasst werden) |
| Lebensdauer: | 50,000 Stunden @60cd/m2 |
| Einhaltung der Vorschriften: | REACH- und RoHS-konform |
SAEF Technology ist ein professioneller OLED-Modullieferant. Wir bieten eine breite Palette von Standard-passive Matrix OLED (PMOLED) / OLED Dot Matrix Display und kundenspezifische Design Charakter OLED-Module,Graphische OLED-Displays und OLED-Display-PanelsDie mechanische Struktur umfasst Chip on Board (COB), Chip on Glass (COG) und TAB (Tape Automated Bonded).SAEF OLED-Module sind mit allen wichtigen Vorteilen ausgestattet:
Die grafischen OLED-Displays von SAEF Technology sind in drei mechanischen Strukturen erhältlich, darunter COB-, COG- und TAB-Passivmatrixtechnologie.Verfügbare grafische monochrome OLED-Auflösung in 50x16 OLED-Grafikbildschirm, 64x128 OLED, 100x16 OLED, 100x32 grafische OLED, 200x16 grafische OLED, OLED 128x32, OLED-Display 128x64, OLED 128x128 und 256x64 OLED-Display.Die grafischen OLED-Displays in der SAEF-Produktpalette verfügen über eingebaute Steuerungen und SchnittstellenDiese OLED-Display-Module verfügen je nach Auflösung/Farbe über eine angetriebene Spannung von 3V oder 5V.
SAEF bietet eine breite Palette von OLED-Display-Modulen in Größen von 0,42 bis 5,5 "OLED, wie 0,42" Mikro-OLED-Display, 0,49" OLED-Display, 0,5 "OLED-Display, 0,54" OLED-Display, 0,50" OLED-Display, 0,50" OLED-Display, 0,50" OLED-Display, 0,50" OLED-Display, 0,50" OLED-Display, 0,50" OLED-Display, 0,50" OLED-Display, 0,50" OLED-Display, 0,50" OLED-Display, 0,50" OLED-Display, 0,50" OLED-Display, 0,50" OLED-Display, 0,50" OLED-Display, 0,50" OLED-Display, 0,50" OLED-Display, 0,50" OLED-Display, 0,50" OLED-Display, 0,50" OLED-Display, 0,50" OLED-Display.66"-Mini-OLED-Display, 0,69" OLED, 0,91" OLED Display, 0,95" OLED, 0,96" OLED Display, 1,5" OLED Display, 2" OLED, 2,4" OLED, 2,7" OLED Display, 5,5" OLED Display und kundenspezifische Designlösungen.
0.54 Zoll 96x32 Pixel OLED Display China Fabrik Lieferant, 0,54 Zoll OEL Matrix Display PRoduct Ziehung
Definition von Pin
Die Angabe des Zertifikats für die Zulassung der Zulassung für die Zulassung der Zulassung für die Zulassung für die Zulassung für die Zulassung für die Zulassung für die Zulassung für die Zulassung für die Zulassung für die Zulassung für die Zulassung für die Zulassung für die Zulassung für die Zulassung für die Zulassung für die Zulassung für die Zulassung für die Zulassung für die Zulassung für die Zulassung für die Zulassung für die Zulassung für die Zulassung für die Zulassung für die Zulassung für die Zulassung für die Zulassung für die Zulassung für die Zulassung für die Zulassung für die Zulassung für die Zulassung für die Zulassung für die Zulassung für die Zulassung für die Zulassung für die Zulassung für die Zulassung für die Zulassung für die Z
Positiver Endpunkt des Flying Inverter Kondensators, Negativer Endpunkt des Flying Boost Kondensators.Sie müssen schwimmen, wenn der Konverter nicht verwendet wird.
Pin 5 und...VDD2VBAT
Stromversorgung für DC/DC-Wandlerkreis. Dies ist der Stromversorgungspin für den internen Puffer des DC/DC-Spannungswandlers.Er muss bei Verwendung des Wandlers an eine externe Quelle angeschlossen sein.Es sollte mit dem VDD verbunden sein, wenn der Konverter nicht verwendet wird..
Ausrüstung6, VBREFNC
Ausrüstung7, VSS
Das ist ein Boden-Pin, der als Referenz für die Logik-Pins dient und an einen externen Boden angeschlossen sein muss.
Ausrüstung8, VDD1
Dies ist ein Spannungsvorrat, der an eine externe Quelle angeschlossen sein muss.
Ausrüstung9, RES#
Dies ist der Einstiegssignal für den Controller und den Treiber. Wenn der Pin niedrig ist, wird die Initialisierung des Chips ausgeführt.
Ausrüstung10, SCL
IIC Bus Clock Signal. Die Übertragung von Informationen im I2C-Bus folgt einem Clock-Sigmal. Jedes Datenbit wird während einer einzigen Zeitperiode dieses Pins übertragen.
Ausrüstung11, SDA
I2C-Bus-Datensignal. Dieser Pin dient als Kommunikationskanal zwischen Sender und Empfänger.
Pin12, IREF
Der aktuelle Bezugspunkt für die Helligkeitsregelung. Dieser Stift ist der Bezugspunkt für den Segmentstrom. Zwischen diesem Stift und dem VSS sollte ein Widerstand angeschlossen werden. Den Strom auf maximal 12,5 uA setzen.
Ausrüstung13, VCOMH
Dieser Pin ist der Eingangspin für den Spannungsausgangspin für COM-Signale. Der Kondensator sollte zwischen diesem Pin und dem VSS angeschlossen sein.
Ausrüstung14, VCC
Stromversorgung für das OEL-Panel. Dies ist der positivste Spannungsversorgungspin des Chips. Bei Verwendung des Wandlers sollte zwischen diesem Pin und dem VSS ein Stabilisierungskondensator angeschlossen werden.Es muss an eine externe Quelle angeschlossen sein, wenn der Konverter nicht verwendet wird..
Absolute Höchstbewertung
Anmerkung 1: Alle oben genannten Spannungen beruhen auf VSS = 0V.
Anmerkung 2: Wenn dieses Modul über die oben genannten absoluten Höchstwerte hinaus verwendet wird, kann es zu einem dauerhaften Bruch des Moduls kommen.es ist wünschenswert, dieses Modul unter den Bedingungen nach Abschnitt 3 zu verwenden."Optik und elektrische Eigenschaften". Wenn dieses Modul unter diesen Bedingungen verwendet wird, kann eine Fehlfunktion des Moduls auftreten und die Zuverlässigkeit des Moduls sich verschlechtern.
Anmerkung 3: Die definierten Temperaturbereiche umfassen nicht den Polarisator.Die maximale Temperatur des Polarisators sollte 80°C betragen.
Anmerkung 4: VPP = 7,5 V, Ta = 25 °C, 50% Schachbrett.Die Softwarekonfiguration folgt Abschnitt 4.4 Initialisierung.Das Ende der Lebensdauer wird als 50% der erreichten Anfangshelligkeit angegeben.Die durchschnittliche Betriebsdauer bei Raumtemperatur wird durch den beschleunigten Betrieb bei hohen Temperaturen geschätzt..
Optische Eigenschaften
* Optische Messung bei VDD1 = 2,8 V, VPP = 8,0 V & 7,4 V. Die Softwarekonfiguration folgt Abschnitt 4.4 Initialisierung.
Inhalt der Zuverlässigkeitsprüfungen
* Die für die obigen Prüfungen verwendeten Proben enthalten keinen Polarisator.
* Während der Prüfungen wird keine Feuchtigkeitskondensation beobachtet.

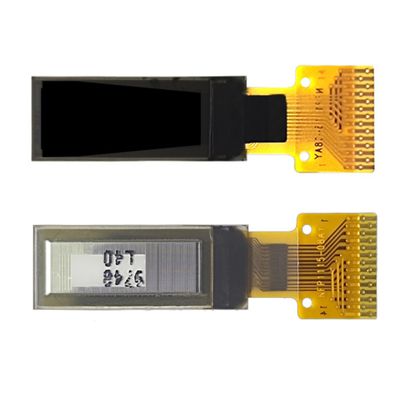

0.54 Zoll 96x32 Pixel OLED Display China Fabrik Lieferant, 0,54 Zoll OEL Matrix Display Produktbild
