0.49-Zoll-OLED-Display-Modul 64x32 Grafik-Display Industrie-Qualität

0.49-Zoll-OLED-Display-Modul 64x32 Grafik-Display Industrie-Qualität
0.49-Zoll-OLED-Display-Modul 64x32 Grafik-Display Industrie-Qualität 0.49-Zoll-OLED-Display-Modul 64x32 Grafik-Display Industrie-Qualität 0.49-Zoll-OLED-Display-Modul 64x32 Grafik-Display Industrie-Qualität

Großes Bild :  0.49-Zoll-OLED-Display-Modul 64x32 Grafik-Display Industrie-Qualität

Produktdetails:
Herkunftsort: ShenZhen / China
Markenname: SAEF
Zertifizierung: ISO9001 / ISO14000
Modellnummer: Die in Absatz 1 genannte Regelung gilt nicht für die Zulassung von Fahrzeugen.
Zahlung und Versand AGB:
Min Bestellmenge: 3 PC
Preis: The price for bulk order varies depending on the lot order quantity or the annual quantity demand.
Verpackung Informationen: Standardpaket für die Ausfuhr
Lieferzeit: 1-5 Wochen
Zahlungsbedingungen: L/C, T/T, Western Union, Paypal
Versorgungsmaterial-Fähigkeit: 3000 000 Stück pro Monat

0.49-Zoll-OLED-Display-Modul 64x32 Grafik-Display Industrie-Qualität

Beschreibung
Erzeugnis: 0.49-Zoll-OLED-Displaymodul Anzahl der Pixel: 64x32 Grafiken
Steuerungssysteme: SSD1315 oder gleichwertig Anzeigemodus: Passive Matrix
Anzeige Farbe: Monochrom (weiß) Fahrdienst: 1 / 32 Pflicht
Größe der Platte: 14.5 x 11.6 x 1.227 (mm) Aktivbereich: 11.18 x 5,58 (mm)
Pixel Pitch: 0.175 x 0,175 (mm) Pixel-Größe: 00,155 x 0,155 (mm)
Sichtrichtung: Alle Betrachten-Winkel Schnittstelle: I2C
Verbindung: Lötwerk/Hotbar (anpassbar) Nummer des Pins: 14 Pins (kann angepasst werden)
Lebensdauer: 50,000 Stunden @ 60cd/m2 Einhaltung der Vorschriften: REACH- und RoHS-konform
Hervorheben:

0.49-Zoll-OLED-Displaymodul

,

OLED-Displaymodul 64x32

,

OLED-Bildschirm von 0

0.49 Zoll OLED-Display Modul 64x32, OEL-Display Modul 0,49 Zoll  Produkteinführung



Die in Absatz 1 Buchstabe a genannten Anforderungen gelten nicht für die Zulassung von Fahrzeugen, die in einem anderen Mitgliedstaat in Betrieb sind.OLED Display Module ist ein 64x32 Auflösung COG Grafik-Display, Diagonale Größe 0,49 Zoll.Das Modul ist eingebaut mit SSD1315 ICDie Versorgungsspannung für die Logik ist 2,8V, die Versorgungsspannung für die Anzeige ist 9V, der Betriebsstrom für VDD ist 180μA, Antriebsleistung 1/32.



Die in Absatz 1 Buchstabe a genannten Anforderungen gelten nicht für die Zulassung von Fahrzeugen, die in einem anderen Mitgliedstaat in Betrieb sind.OEL Display Module ist für tragbare Geräte, Smart Home-Anwendungen usw. geeignet. Dieses Modul kann bei Temperaturen von -40 °C bis +70 °C betrieben werden; seine Speichertemperaturen liegen zwischen -40 °C und +85 °C.

Produkt: 0.49-Zoll-OLED-Displaymodul
Anzahl der Pixel: 64x32 Grafiken
Fahrer-IC: SSD1315 oder gleichwertig
Anzeigemodus: Passive Matrix
Anzeigfarbe: Monochrom (weiß)
Fahrpflicht: 1 / 32 Pflicht
Größe des Panels: 14.5 x 11,6 x 1,227 (mm)
Aktivbereich: 11.18 x 5,58 (mm)
Pixel Pitch: 0.175 x 0,175 (mm)
Pixelgröße: 00,155 x 0,155 (mm)
Blickrichtung: Alle Blickwinkel
Schnittstelle: I2C
Verbindung: Lötwerk/Hotbar (anpassbar)
Nummer des Pins: 14 Pins (kann angepasst werden)
Lebensdauer: 50,000 Stunden @60cd/m2
Einhaltung der Vorschriften: REACH- und RoHS-konform



SAEF Technology ist ein professioneller OLED-Modullieferant. Wir bieten eine breite Palette von Standard-passive Matrix OLED (PMOLED) / OLED Dot Matrix Display und kundenspezifische Design Charakter OLED-Module,Graphische OLED-Displays und OLED-Display-PanelsDie mechanische Struktur umfasst Chip on Board (COB), Chip on Glass (COG) und TAB (Tape Automated Bonded).SAEF OLED-Module sind mit allen wichtigen Vorteilen ausgestattet:

  • Schnellere Reaktionszeit At +25 °C 10 μsec.
  • Unbegrenzter Blickwinkel bis zu 175 Grad
  • dünn
  • Hohe Helligkeit
  • Hohe Kontrastquotienten ️bis zu 10000∙
  • Weite Betriebstemperatur -40 °C ~ 80 °C
  • geringerer Stromverbrauch

Die grafischen OLED-Displays von SAEF Technology sind in drei mechanischen Strukturen erhältlich, darunter COB-, COG- und TAB-Passivmatrixtechnologie.Verfügbare grafische monochrome OLED-Auflösung in 50x16 OLED-Grafikbildschirm, 64x128 OLED, 100x16 OLED, 100x32 grafische OLED, 200x16 grafische OLED, OLED 128x32, OLED-Display 128x64, OLED 128x128 und 256x64 OLED-Display.Die grafischen OLED-Displays in der SAEF-Produktpalette verfügen über eingebaute Steuerungen und SchnittstellenDiese OLED-Display-Module verfügen je nach Auflösung/Farbe über eine angetriebene Spannung von 3V oder 5V.


SAEF bietet eine breite Palette von OLED-Display-Modulen in Größen von 0,42 " bis 5,5 " OLED, wie 0,42 " Mikro-OLED-Display, 0,49 " OLED-Display, 0,66" Mini-OLED-Display, 0,69 " OLED, 0,91 " OLED-Display, 0,9 " OLED-Display, 0,9 " OLED-Display, 0,9 " OLED-Display, 0,9 " OLED-Display, 0,9 " OLED-Display, 0,9 " OLED-Display, 0,9 " OLED-Display, 0,9 " OLED-Display, 0,9 " OLED-Display, 0,9 " OLED-Display, 0,9 " OLED-Display, 0,9 " OLED-Display, 0,9 " OLED-Display, 0,9 " OLED-Display, 0,9 " OLED-Display, 0,9 " OLED-Display, 0,9 " OLED-Display.95" OLED, 0,96" OLED Display, 1,5" OLED Display, 2" OLED, 2,4" OLED, 2,7" OLED Display, 5,5" OLED Display und kundenspezifische Designlösungen.



0.49 Zoll OLED-Display Modul 64x32, OEL-Display Modul 0,49 Zoll Zeichnung des Produkts

0.49-Zoll-OLED-Display-Modul 64x32 Grafik-Display Industrie-Qualität 0

Definition von Pin



Einheit für die Berechnung der Werte für die Berechnung der Werte für die Berechnung der Werte für die Berechnung der Werte für die Berechnung der Werte

Positiver Endpunkt des Flying Inverter Kondensators, Negativer Endpunkt des Flying Boost Kondensators.Sie müssen schwimmen, wenn der Konverter nicht verwendet wird.

Pin 5, VBAT

Stromversorgung für DC/DC-Wandlerkreis. Dies ist der Stromversorgungspin für den internen Puffer des DC/DC-Spannungswandlers.Er muss bei Verwendung des Wandlers an eine externe Quelle angeschlossen sein.Es sollte mit dem VDD verbunden sein, wenn der Konverter nicht verwendet wird..

Stecknadel6, VBREFNC

Stecknadel7, VSS

Das ist ein Boden-Pin, der als Referenz für die Logik-Pins dient und an einen externen Boden angeschlossen sein muss.

Stecknadel8, VDD

Dies ist ein Spannungsvorrat, der an eine externe Quelle angeschlossen sein muss.

Stecknadel9, RES#

Dies ist der Einstiegssignal für den Controller und den Treiber. Wenn der Pin niedrig ist, wird die Initialisierung des Chips ausgeführt.

Stecknadel10, SCL

IIC Bus Clock Signal. Die Übertragung von Informationen im I2C-Bus folgt einem Clock-Sigmal. Jedes Datenbit wird während einer einzigen Zeitperiode dieses Pins übertragen.

Stecknadel11, SDA

I2C-Bus-Datensignal. Dieser Pin dient als Kommunikationskanal zwischen Sender und Empfänger.

12, IREF

Der aktuelle Bezugspunkt für die Helligkeitsregelung. Dieser Stift ist der Bezugspunkt für den Segmentstrom. Zwischen diesem Stift und dem VSS sollte ein Widerstand angeschlossen werden. Den Strom auf maximal 12,5 uA setzen.

Stecknadel13, VCOMH

Dieser Pin ist der Eingangspin für den Spannungsausgangspin für COM-Signale. Der Kondensator sollte zwischen diesem Pin und dem VSS angeschlossen sein.

Stecknadel14, VCC

Stromversorgung für das OEL-Panel. Dies ist der positivste Spannungsversorgungspin des Chips. Bei Verwendung des Wandlers sollte zwischen diesem Pin und dem VSS ein Stabilisierungskondensator angeschlossen werden.Es muss an eine externe Quelle angeschlossen sein, wenn der Konverter nicht verwendet wird..

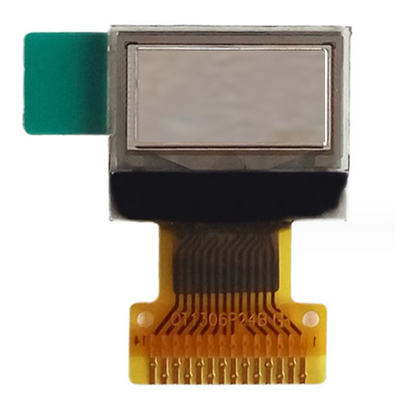

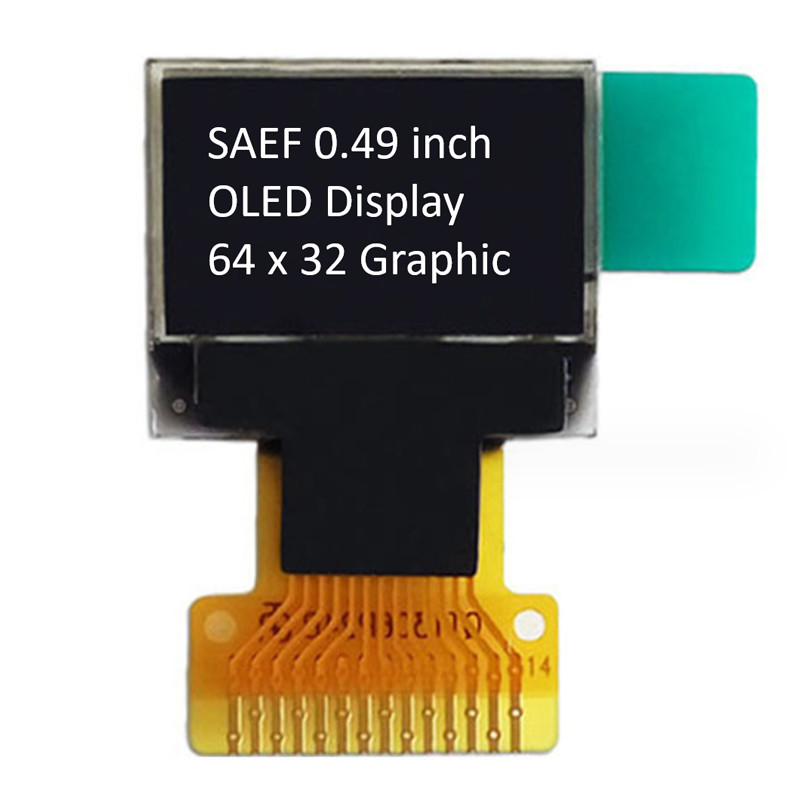

0.49 Zoll OLED-Display Modul 64x32, OEL-Display Modul 0,49 Zoll Produktbild

0.49-Zoll-OLED-Display-Modul 64x32 Grafik-Display Industrie-Qualität 1

0.49-Zoll-OLED-Display-Modul 64x32 Grafik-Display Industrie-Qualität 2



Fabrikanlagen und Zertifikate

0.49-Zoll-OLED-Display-Modul 64x32 Grafik-Display Industrie-Qualität 30.49-Zoll-OLED-Display-Modul 64x32 Grafik-Display Industrie-Qualität 4
