SFTO1560SMT-7050A3-N PCAP TFT-Display ist ein 15,6 Zoll farbiges aktives Matrix-TFT-LCD-Modul, das amorphe Silizium-TFTs (Dünnfilmtransistoren) als aktive Schaltvorrichtungen verwendet.6 Zoll diagonal gemessene aktive Area mit Full-HD-Auflösungen (1920 horizontalen x 1080 vertikalen Pixel-Array). Jedes Pixel ist in RÖT, GRÜN, BLÜE Punkte unterteilt, die in vertikalen Streifen angeordnet sind und dieses Modul kann 16,7M ((Aufgerundet) ((6bit+2FRC) Farben und Farbspektrum 45% anzeigen.Der LED-Treiber für Hintergrundlichtfahrt ist in diesem Modell eingebaut.

Das SFTO1560SMT-7050A3-N PCAP TFT-Display zeigt Grafiken und Texte auf einem 1920×3×1080-Dotspanel mit 16,7M ((8bit) Farben an, indem es die eDP (Embedded Display Port) Ver1.2-Schnittstelle verwendet und +3 liefert.3VDC-Versorgungsspannung für die TFT-LCD-AnlageIn diesem SFTO1560SMT-7050A3-N TFT-LCD-Panel sind Farbfilter für eine hervorragende Farbleistung integriert, um hellere und klarere Bilder zu realisieren.die Optimierung dieses Displays für die Verwendung in Multimedia-Anwendungen.Optimale Sicht in alle Richtungen.Ohne LED-Steuerung mit Hintergrundlicht. EDP-Übertragungsrate: 2,7 Gbps / 2 Spur 8 bit.

* Reserveart
* eDP-Schnittstelle
* Hochgeschwindigkeitsantwort
* 6-Bit (Hi-FRC) Farbtiefe, Anzeige von 16,7M Farben
* Hintergrundbeleuchtung mit eingebettetem Randtyp (LED)
* Kompatibel mit RGB98% und NTSC45% (NTSC72% ist ebenfalls verfügbar)
* Hohe Leuchtkraft und Kontrastverhältnis, geringe Reflexion und großer Blickwinkel
* Nur DE (Daten aktivieren)
* Roh- und Halogenfrei
* TEO 6.0, ES6.0 Konform
* Gamma-Korrektur

Eigenschaften:

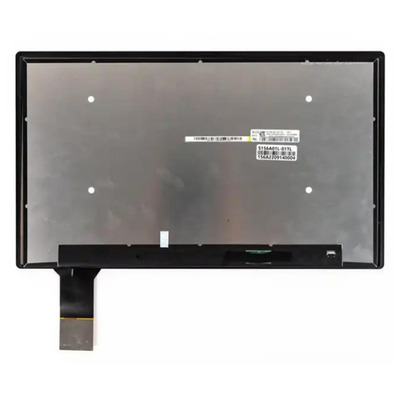

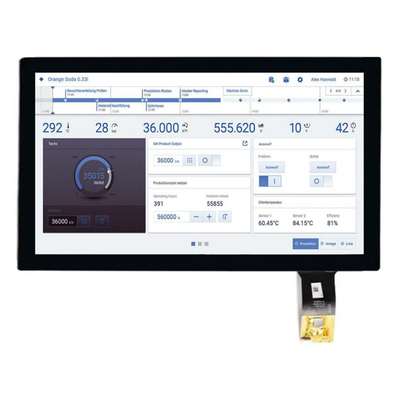

USB PCAP TFT Display 15,6 Zoll, China Outdoor LCD Display EDP 15,6 Zoll TFT mit 1000 Nits Oberflächenhelligkeit Produkt IMagie

USB PCAP TFT Display 15,6 Zoll, China Outdoor LCD Display EDP 15,6 Zoll TFT mit 1000 Nits Oberflächenhelligkeit ErzeugnisZeichnung

Einführung in das eDP und seine Unterschiede zum DP

Embedded DisplayPort (eDP) ist eine von der Video Electronics Standards Association (VESA) für mobile Anwendungen entwickelte Panel-Schnittstelle der nächsten Generation.die nicht nur die traditionelle Niederspannungsdifferenzsignal-Schnittstelle (LVDS) übertrifft,, aber fügt auch viele neue Funktionen hinzu, um den Systemstromverbrauch in der neuesten Version 1.4 zu reduzieren,die voraussichtlich den Ausbau der eDP-Präsenz auf dem Markt für mobile Geräte beschleunigen wirdIm Jahr 2008 veröffentlichte die PC-Industrie erstmals einen neuen Videoübertragungs-Schnittstellenstandard - eingebettete DisplayPort, auch eDP genannt, um den Bedürfnissen von eingebetteten Display-Panels gerecht zu werden.eDP ersetzt schrittweise die alte Übertragungsoberfläche für Niederspannungsdifferenzsignale (LVDS), insbesondere auf FHD (1.920x1.080 oder 1.920x1.200) oder höher als FHD-Auflösung.Laptops, oder Tabletten.

eDP leitet sich aus dem DisplayPort-Standard ab und hat sich im Laufe der Zeit zu einer Reihe einzigartiger Funktionen für eingebettete Display-Panel-Anwendungen entwickelt.4 von der Video Electronics Standards Association (VESA) Ende 2012 veröffentlicht wurde, enthält viele neue Funktionen zur Verringerung des SystemstromverbrauchsDie meisten Menschen sind sich der Unterschiede zwischen DisplayPort und eDP nicht sehr bewusst, aber im Folgenden werden die Beziehung und Unterschiede zwischen den beiden verglichen,und erläutern die einzigartigen Merkmale und Vorteile von eDP.

Verweisen Sie auf den DisplayPort-Standard, um die eDP-Spezifikation festzulegen

Wenn Sie eDP verstehen wollen, müssen Sie zuerst verstehen, was DisplayPort ist.eDP bezieht sich vollständig auf DisplayPortWas ist DisplayPort? DisplayPort is a new video transmission interface used in the computer industry to replace the Video Graphics Array (VGA) and Digital Video Interface (DVI) interfaces in current personal computer (PC) applications, und um die High Resolution Multimedia Interface (HDMI) zu ersetzen. Verglichen mit der alten Schnittstelle hat DisplayPort viele Vorteile, da es Wechselstromkopplung und Niederspannungsschwing-Design übernimmt,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W, wie zentrale Rechenvorrichtung (CPU), Grafikgrafikvorrichtung (GPU), Anwendungsprozessor (Application Processor), usw. Am Empfangsende des Videosignals,Es kann auch direkt auf den komplexen und stark integrierten Scalar- und LCD-Panel-Zeitkontroller (TCON) angewendet werdenDisplayPort (einschließlich eDP) ist die einzige Videooberfläche, die Pakete zur Übertragung von Video- und Audiodaten verwendet.so dass neue Funktionen kontinuierlich hinzugefügt werden können, während eine gute Rückwärtskompatibilität beibehalten wird.

DisplayPort (einschließlich eDP) ist die leistungsfähigste verfügbare Anzeigenschnittstelle, die in der Lage ist, 60 Bilder pro Sekunde und 30-Bit-Farbdaten auf einem 4K-Auflösungspaneel zu übertragen,und ist die einzige Anzeigeoberfläche, die mehrere Monitore mit einem einzigen Ausgangsgerät über einen Hub oder eine Daisy-Kette antreiben kann (eDP unterstützt sie nicht). DisplayPort kann auch mit einer Vielzahl von externen Display-Adaptern (Dongles) wie DisplayPort zu VGA, DVI oder HDMI verwendet werden.

Der Bildverarbeitungschip kann sowohl DisplayPort als auch eDP mit der gleichen Ausgabephysikalischen Schicht unterstützen.Der größte Unterschied besteht darin, dass eDP speziell für Umgebungen wie Laptops und Tablets entwickelt wurde, die Batterien verwenden., während DisplayPort normalerweise verwendet wird, wenn eine externe Stromversorgung vorhanden ist. Daher ist die Energieeffizienz für eDP sehr wichtig, und es unterstützt kein Multi-Screen-Display.

Wie bei DisplayPort hat eDP drei grundlegende Architekturen

Im Folgenden ist eine kurze Beschreibung der grundlegenden Architektur von DisplayPort, einschließlich der Hauptverbindung, des Hilfskanals und der Verknüpfungstraining von DisplayPort.Hauptkanäle für die Übertragung von audiovisuellen Daten Wie bereits erwähnt, DisplayPort verwendet Wechselstrom-gekoppelte Signale, die mit Submikron-Halbleiterverfahren kompatibel sind, die heute oder in Zukunft verwendet werden.Das Datenkodierungsprotokoll verwendet die gleiche 8b/10b-Codierungsmethode wie andere sequentielle Datenübertragungsschnittstellen wie Universal Sequence Bus (USB), PCI Express (PCIe), SATA usw., über die nur ein Paar Differential Signal Pairs zur gleichzeitigen Übertragung von Daten und Taktsignalen erforderlich ist, im Gegensatz zu LVDS, DVI,HDMI und andere Zeiten, für die unabhängige Uhrzeilen erforderlich sindAußerdem, the fact that DisplayPort transmits data is scrambled and there is no clock signal at all greatly reduces the radio frequency interference (RFI) problem that is common when mobile devices with wireless connectivity using the legacy video transmission interface are installed, was die Leistung der drahtlosen Übertragung des Systems verbessert und die Notwendigkeit einer RFI-Schirmung reduziert.

Die Anschlüsse des DisplayPort-Standards bestehen aus vier Paaren von Differenzialsignalleitungen oder vier Hauptspuren, die Videodaten über Hauptspuren übertragen,und kann ausgewählt werden, um Daten mit einemDarüber hinaus definiert DisplayPort drei verschiedene Übertragungsgeschwindigkeiten, die jeweils 1,62 Gbit/s, 2,7 Gbit/s oder 5,4 Gbit/s anbieten.Da DisplayPort die 8b/10b Codierungsmethode verwendet, die nach der Codierung noch einige Datenbits hinzufügen, beträgt die maximale Datenübertragungsrate, die tatsächlich unterstützt werden kann: (4 Kanäle) x (5,4 Gbit/s pro Spur) x (8/10 Coding Overhead) = 17,28 Gbit/s.Ein wichtiges Merkmal von DisplayPort ist, dass im Gegensatz zu anderen Videoübertragungs-Schnittstellen, die Übertragungsgeschwindigkeit ändert sich nicht mit der Pixelgeschwindigkeit, es verwendet eine feste Übertragungsgeschwindigkeit, ähnlich einem normalen Datenübertragungskanal, so dass es in einer Vielzahl von verschiedenen Anwendungen verwendet werden kann,wie z. B. Mehrbildschirme mit unterschiedlichen ZeitstromanforderungenAußerdem kann die Verwendung einer festen Übertragungsgeschwindigkeit auch das Schaltkreisdesign der Hochgeschwindigkeitsübertragungsoberfläche optimieren.und das Phänomen der elektromagnetischen Interferenzen (EMI) und RFI ist vorhersehbarer. DisplayPort-Bilder werden in Mikropaketen mit geeigneten Intervallen übertragen, um die Pixel-Uhrrate anzupassen. Der Hauptkanal überträgt auch CEA-861 InfoFrame-Daten,Informationen über die Auswahlrate des Audio-Streams, Audio-Streaming und Main-Stream-Attribute-Daten, wie Bildpixelrate, Video-Framing und Monitor-Timing-Daten).

AUX-Kanäle für die Übertragung von Einstellungen und Anweisungen

Der DisplayPort-Anschluss enthält auch einen unabhängigen bidirektionalen Übertragungshilfskanal, der als AUX-Kanal oder kurz AUX bezeichnet wird,die zwei Differentialsignallinien mit einer Einrichtungshöhe von nur etwa 1 Mbit/s zur Übertragung von Einstellungen und Steuerbefehlen verwendet, und wird später für eine weitere Verwendung in eDP diskutiert.Die Verwendung von AUX beinhaltet das Lesen von EDID-Informationen (Extended Display Capability Identification), um das richtige Bildformat zu gewährleisten (andere Schnittstellen wie LVDS, VGA, DVI und HDMI werden über I2C übertragen); Lesen Sie den Inhalt der von der Anzeige unterstützten DisplayPort-Elemente, z. B. die Anzahl der Hauptkanäle, Übertragungsraten und andere Elemente;Setzen Sie verschiedene Anzeigekonfigurationen ScratchpadsDie EDID ist einheitlich definiert und hat nichts mit der Anzeigenschnittstelle zu tun.und die anderen Scratchpads befinden sich in der DPCD (DisplayPort Konfigurationsdaten) Scratchpad am DisplayPort EmpfängerDer Anschlussprozess trägt dazu bei, die Zuverlässigkeit der Hauptkanäle zu erhöhen.Verbindung ist der Prozess, bei dem der DisplayPort-Sender und der Empfänger eine Verbindung herstellen, bevor die Daten übertragen werdenGrundsätzlich, während des Verbindungsprozesses,Der Sender passt die unterschiedlichen Spannungsschwing-Amplituden und andere Signalleigenschaften an (Vorbetonung), bis er am Empfänger auf das ideale Niveau eingestellt istDer Sender und der Empfänger kommunizieren miteinander über AUX, um festzustellen, ob die Verbindung erfolgreich ist, und die Verbindung kann die Zuverlässigkeit des Hauptkanals erhöhen,Verringerung von Datenfehlern, und die elektrischen Unterschiede ausgleichen, die durch die unterschiedlichen Kabellängen und -arten entstehen,vor allem die Unterschiede, die durch die Signalvermittlung auf der Systemplatine von Sender und Empfänger verursacht werden. Es kann auch elektrische Änderungen aufgrund von Schäden an Kabeln, Steckverbinder oder Verschlechterung der Hardware kompensieren. Die Verbindung beginnt zu funktionieren, sobald die DisplayPort-Verbindung eingeschaltet ist,und bevor die Videodaten übertragen werden, überträgt die Verbindung eine Reihe spezieller Datenmuster,und die Quelle kann vier verschiedene Signalamplitudes und vier verschiedene Signal-Charakteristik-Levels sendenDer gesamte Anschlussprozess kann je nach Anzahl der Anpassungen zwischen 500 Mikrosekunden und wenigen Mikrosekunden dauern.
