Produktdetails:
|
| Schlüsselwörter: | 6.86 Zoll Stange Typ TFT | Entschließung: | 480x1280 |
|---|---|---|---|
| Schnittstelle: | Mipi | Schrauben: | 40 Stifte |
| Berührungsbildschirm: | Zusätzlich | Oberflächenhelligkeit: | 800 cd/m2 (Nits) |
| Lebensdauer der LED: | 40,000 Stunden | Sichtrichtung: | Alle Betrachten-Winkel |
| Verbindung: | Typ des Steckers | Betriebstemperatur.: | – 20℃ zu +70℃ |
| Einhaltung der Vorschriften: | REACH- und RoHS-konform | Zertifizierung: | ISO9001:2015 / ISO14000:2015 |
| Hervorheben: | 480 × 1280 Bar TFT-LCD,800nits TFT-LCD mit Balken,TFT-LCD-Scheiben von industrieller Qualität |
||
Datenblatt herunterladen
SFTO686XC-7108BN Spezifikation.pdf
Die Kommission hat die Kommission aufgefordert, ihre Stellungnahme zu dem Vorschlag zu unterbreiten.
Über diesen ArtikelDie in Absatz 1 Buchstabe b genannten Angaben werden in Anhang I der Verordnung (EG) Nr. 216/2008 aufgeführt.
Industrielle 6,68-Zoll-TFT-LCD-Bildschirm mit einer Auflösung von 480x1280 Pixel und einer hohen Helligkeit von 800 Nits, entworfen, um eine klare Anzeige in verschiedenen Lichtverhältnissen zu ermöglichen.Im Folgenden ist eine ausführliche Einführung des Produkts zu finden.:
Spezifikationen des Bildschirms:
Größe: 6,68 Zoll, geeignet für industrielle Anwendungen mit begrenztem Platz.
Auflösung: 480x1280 Pixel, für eine klare Bild- und Textanzeige geeignet für Anlässe, bei denen eine hochauflösende Anzeige erforderlich ist.
Anzeigetechnik:
Durch die Einführung der TFT-Technologie (Thin Film Transistor) wird eine schnelle Reaktionsgeschwindigkeit und eine hohe Kontrastdifferenz gewährleistet, die für dynamische Bilder und Videos geeignet ist.
Lichtvermögen
Die hohe Helligkeit von 800 Nits gewährleistet eine klare Sicht in hellen Industrieumgebungen oder im Freien.
Farbe:
Unterstützt 16,7 Millionen Farbbildschirme, die reiche Farben und empfindliche Bilder darstellen können.
Schnittstellentyp:
Kann eine MIPI-Schnittstelle bereitstellen, eine serielle Schnittstelle mit hoher Geschwindigkeit, die für den Anschluss mobiler Geräte und leistungsstarker Anzeigemodule geeignet ist.
Blickwinkel:
Industrielle TFT-LCDs haben in der Regel einen weiten Blickwinkel (IPS-Typ), der ein gutes visuelles Erlebnis aus verschiedenen Blickwinkeln gewährleistet.
Betriebstemperatur:
Konzipiert nach Industriestandards, stabil in einem breiten Temperaturbereich von -20 °C bis +70 °C und an unterschiedliche harte Umgebungen angepasst.
Haltbarkeit:
Eine hohe Haltbarkeit, geeignet für einen ununterbrochenen Betrieb rund um die Uhr, um langfristige Stabilität und Zuverlässigkeit zu gewährleisten.
Anwendungsszenarien:
Geeignet für verschiedene industrielle und kommerzielle Anwendungen wie industrielle Automatisierung, medizinische Ausrüstung, Verkehrsüberwachung, Sicherheitsüberwachung usw.
Kundenspezifische Dienstleistungen
Je nach Kundenbedarf können maßgeschneiderte Dienstleistungen wie spezifische Schnittstellen, Größen, Helligkeit usw. erbracht werden.
Dieses 6,68-Zoll-TFT-LCD-Display ist aufgrund seiner hohen Auflösung, hoher Helligkeit,und Weitblickseigenschaften.
Eigenschaften
| Artikel | Inhalt | Einheit |
| LCD-Typ | TFT | - |
| Anzeigen von Farben | 16M | |
| Sichtrichtung | Alle | Uhrzeit |
| Betriebstemperatur | -20 ~ +70 | °C |
| Lagertemperatur | -30 ~ +80 | °C |
| Modulgröße | 66.6 mal 181.0 mal 4.6 | mm |
| Aktivbereich ((W × H) | 60.19 mal 160.51 | mm |
| Anzahl der Punkte | 480 × RGB × 1280 | Punkte |
| Stromversorgungsspannung | 3.3 | V |
| Hintergrundlicht | 12-LEDs (weiß) | Stück |
| Hellenheit ((LCM) | 800 | cd/m2 |
| Datenübertragung | MIPI | - |
| Typ des LCM-Anschlusses | Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | 0.5PITCH 40pins |
| Treiber-IC | FL7707 |
Mechanische Zeichnung
Beschreibung des Pins
| Nummer der Anschrift. | Symbol | Funktion |
| 1 | GND | Boden |
| 2 | D0P | MIPI Datengleis0 Eingabe (positiv) |
| 3 | D0N | MIPI-Datenleiste0 Eingabe (negativ) |
| 4 | GND | Boden |
| 5 | D1P | MIPI Datenspur1 Eingang (positiv) |
| 6 | D1N | MIPI Datenspur1 Eingabe (negativ) |
| 7 | GND | Boden |
| 8 | CLKP | MIPI CLK-Eingang (positiv) |
| 9 | CLKN | MIPI CLK-Eingabe (negativ) |
| 10 | GND | Boden |
| 11 | D2P | MIPI Datenspur2 Eingang (positiv) |
| 12 | D2N | MIPI-Datenleiste2 (negativ) |
| 13 | GND | Boden |
| 14 | D3P | MIPI Datenspur3 Eingang (positiv) |
| 15 | D3N | MIPI-Datenleiste 3 (negativ) |
| 16 bis 17 | GND | Boden |
| 18 bis 19 | VCC-1V8 | IO Stromversorgung ((1,65V~3,6V) |
| 20 | Der Begriff "REFCLK/NC" ist nicht mehr in der Fassung der Verordnung (EU) Nr. 182/2011 enthalten. | NC |
| 21 | SDA/NC | NC |
| 22 | SCL/NC | NC |
| 23 | BIST/NC | NC |
| 24 | RSTB | Aktive niedrige, um in den Reset-Zustand zu gelangen. |
| 25 | STBYB | NC |
| 26 | AVDD/NC | NC |
| 27 | GND | Boden |
| 28 bis 29 | K | Hintergrundleuchte LED Boden |
| 30 | GND | Boden |
| 31 | VGL/NC | NC |
| 32 bis 33 | GND | Boden |
| 34 | VGH/NC | NC |
| 35 bis 36 | Eine | LED-Hintergrundlicht Leistung |
| 38 bis 39 | VDD-3V3 | Stromversorgung ((3.3~3.6V) |
| 40 | VCOM/NC | NC |
Absolute Höchstratings
| Parameter | Symbol | Die Situation | Min. | Typ | Maximal | Einheit |
| Stromversorgung | VDD | Ta=25°C | - | 3.3 | - | V |
| Schnittstelle an Stromversorgungsspannung | VGH | - | 15 | - | V | |
| Ausgeschaltete Netzteilspannung | VGL | - | - 11 | - | V |
Elektrische Eigenschaften ((Vss=0V,Ta=25°C)
| Parameter | Symbol | Die Situation | Min. | Typ | Maximal | Einheit | |
| Stromversorgung | VDD | Ta=25°C | - | 3.3 | 3.6 | V | |
| Stromversorgung | Zulassung | Ta=25°C | - | 1.8 | - | V | |
| Eingangsspannung | - Ich weiß nicht. | HIV | VIOVCC = 1,8 V | 0.8VIOVCC | - | VIOVCC | V |
| - Ich weiß nicht. | VIL | VIOVCC = 1,8 V | 0 | - | 0.2VIOVCC | V | |
Spezifikation für LED-Hintergrundbeleuchtung ((VSS=0V,Ta=25°C)
| Artikel | Symbol | Die Situation | Min. | Typ | Maximal | Einheit | |
| Versorgungsspannung | - | - | - | 9.6 | - | V | |
| Versorgungsstrom | Wenn | - | - | 240 | - | mA | |
| Vorwärtsstrom | Normal | Ipn | 3-Chips-Serie x 4 | - | - | mA | |
| Verdunkelung | Ipd | - | - | - | |||
| LED LIFE | - | - | 40000 | - | - | Stunden | |

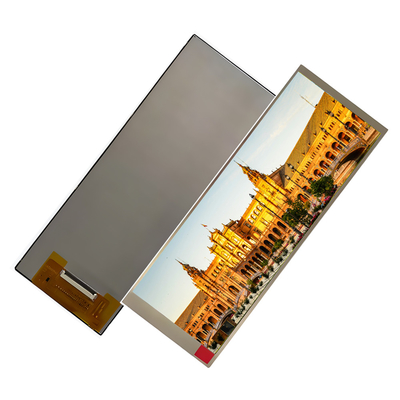

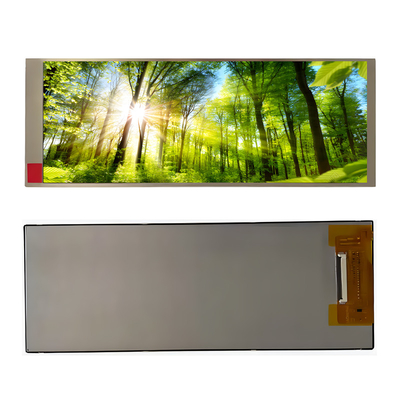

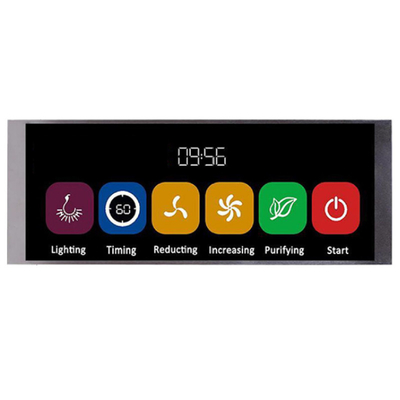

Produktbild
Fabrikanlagen und Zertifikate
