Produktdetails:
|
Erzeugnis: | 3.4 Zoll kreisförmiges TFT-Display | Entschließung: | 800 x 800 Pixel |
---|---|---|---|
Schnittstelle: | MIPI | Sichtrichtung: | Voller Betrachtungs-Winkel IPS |
Berührungsbildschirm: | Kapazitäts-Touch-Panel (CTP) ist optional | Treiber-IC: | FL7707 |
CTP-Controller: | Htz. | Nummer des Pins: | 30 Stifte |
Verbindung: | ZIF | Oberflächenhelligkeit: | 1000 cd/m2 (Nits) |
Lebensdauer der LED: | 40,000 Stunden | Spitze:: | -20 °C bis +70 °C |
Tst:: | -30°C zu +80°C | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
Hervorheben: | 3.4 Zoll kreisförmiges LCD-Display,Rundbildschirm für den Automobilbereich,800 x 800 Pixel kreisförmiges LCD-Display |
3.4 Zoll rundes TFT-LCD-Display mit 800x800 Pixeln für Automotive-Anwendungen
Der SFTO340XC-7093A-CT ist ein 3,4-Zoll, 800x800 rundes TFT-LCD-Display-Modul mit einer Helligkeit von 1000 cd/nits (typischer Wert) und einem Kontrastverhältnis von 1000:1 (typischer Wert).Die Stromversorgungsspannung (VCC) für die Antriebsleistung des LCD-Panels beträgt 2.6V bis 3.3V. Dieses 3,4-Zoll-TFT-System des IPS-LCD-Types kann bei Temperaturen zwischen -20 °C und +70 °C arbeiten; seine Lagertemperatur liegt zwischen -30 °C und +80 °C.
Das 3,4-Zoll-TFT-LCD-Display ist ein kleines Anzeigemodul, das für eine Vielzahl von Anwendungen geeignet ist, einschließlich
Geräte des Internets der Dinge (IoT): geeignet für die Integration in IoT-Geräte wie intelligente Heimsysteme und industrielle Steuerungssysteme.
Medizinische Geräte: Ideal für den Einsatz in tragbaren Defibrillatoren, Insulinpumpen und anderen medizinischen Überwachungs- und Diagnosegeräten.
Industrieautomation: Perfekt für den Einsatz in Maschinensteuerungssystemen, Prozesssteuerungssystemen und Überwachungssystemen innerhalb der Industrieautomation.
Gaming: Geeignet für die Integration in Spieleanwendungen wie Handheld-Spielekonsolen.
Diese Anwendungen sind nur einige Beispiele für die vielfältigen Anwendungsmöglichkeiten eines 3,4-Zoll-TFT-Displays.Die spezifische Verwendung hängt von den Anforderungen des Produkts und den gewünschten Eigenschaften und Leistungen des Displays ab..
Eigenschaften
Produktinformationen
Produkt: | 3.4 Zoll kreisförmiges TFT-Display |
Die Entschließung: | 800 x 800 Pixel |
Schnittstelle: | MIPI |
Blickrichtung: | IPS Vollsichtwinkel |
Fahrer-IC: | FL7707 |
Nummer des Pins: | 30 Stifte |
Oberflächenleuchtigkeit: | 1000 Cd/m2 (Nits) |
Berührungsschirm: | Kapazitiv berührbares Panel (CTP) Optional |
CTP-Controller: | Htz. |
Oberste Seite: | -20°C bis +70°C |
- Ich weiß nicht. | -30°C bis +80°C |
Verbindung: | ZIF |
Lebensdauer der LED: | 40,000 Stunden |
Einhaltung der Vorschriften: | REACH- und RoHS-konform |
3.4 Zoll rundes TFT-LCD-Display mit 800x800 Pixeln für Produktzeichnungen in der Automobilindustrie
Definition von Pin
Pin1 LEDA LED-Anode
Pin2 LEDK1 LED-Kathode
Pin3 LEDK2 LED-Kathode
Pin4 VCI-Stromversorgung 2,8 bis 3,3 V
Pin5 IOVCC Stromversorgung 1,8 V bis 2,0 V
Pin6 RESET LCM-Resetsignale
Pin7 TE Trennwirkungsleistung
Pin8 PWM Der PWM-Frequenz-Ausgang für die LCD-Treibersteuerung.
Pin9 GND Boden
Datensignale mit Pin10 D0P DSI-D0+
Pin11 D0N DSI-D0- Datensignale
Pin12 GND Boden
Datensignale für Pin13 D1P DSI-D1+
Datensignale mit Pin14 D1N DSI-D1
Pin15 GND Boden
Pin16 CLKP DSI-Uhr+
Pin 17 CLKN DSI-Uhr
Pin18 GND Ground
Datensignale für Pin19 D2P DSI-D2+
Datensignale mit Pin20 D2N DSI-D2
Pin21 GND Boden
Pin22 D3P DSI-D3+ Datensignale
Datensignale mit Pin23 D3N DSI-D4
Pin24 GND Ground
Pin25 TP_INT Berührung unterbrochen
Pin26 TP_SDA Touch IIC Datensignal
Pin27 TP_SCL Berührung IIC Uhrsignal
Pin28 TP_RESET Berührungssignal zum Wiederaufsetzen
Pin29 TP_VCI Berührung
Pin30 TP_IOVCC Berührung Energieversorgung

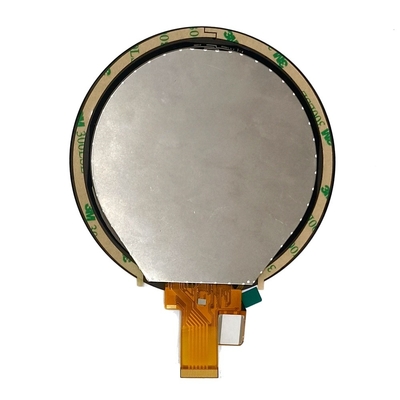

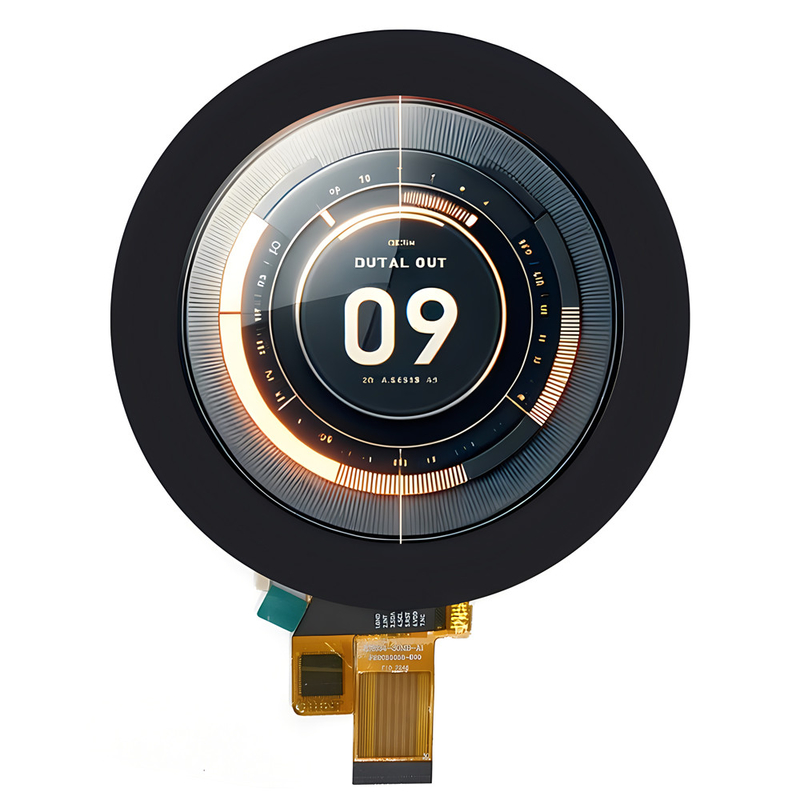

3.4 Zoll rundes TFT-LCD-Display mit 800x800 Pixeln für Produktbilder in der Automobilindustrie
