0.96 Zoll SSD1306 Controller 7 Stift Weiße und Blaue Schriftarten SPI OLED-Display 128x64 3V PMOLED

0.96 Zoll SSD1306 Controller 7 Stift Weiße und Blaue Schriftarten SPI OLED-Display 128x64 3V PMOLED Produktbeschreibung

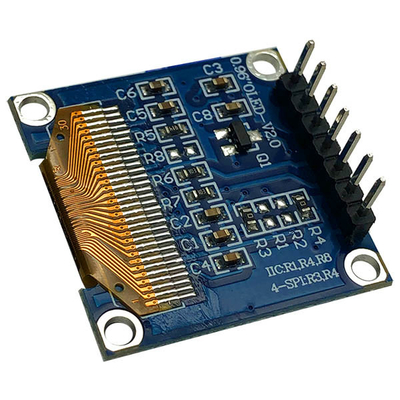

Das Modell SFOM096YZ7-12864WB-01 ist das Erweiterungselement von SF-OS096YZ7-12864WB-01, das eine Leiterplatte auf dem Modul hat; es hat eine Diagonale von 0,96 Zoll und besteht aus 128x64 Pixeln.Dieses PCB-Board mit vier Montagelöchern ist eine einfache Methode für Kunden, um Module in ihren Anwendungen zu befestigen. Das SFOM096YZ7-12864WB-01-Modul ist mit SSD1306 IC eingebaut; es unterstützt eine 4-drahtige SPI-Schnittstelle; optionale I2C-Schnittstelle, Fahrpflicht 1/64, Versorgungsspannung für Logik beträgt 3,3 V ~ 5 V,E/A-Level 5V bis 3V mit Umwandlungsschaltung, die Anzeige mit 50% Checkboard-Strom beträgt 80mA @ 3.3VDD (typischer Wert).
Dieses OLED-Modul eignet sich für Smart Home-Anwendungen, medizinische Geräte, intelligente Steuerung, Zähler usw. Es kann bei Temperaturen von -40 °C bis +85 °C betrieben werden.

1. 0,96 Zoll Mini-OLED-Display mit 128X64 Auflösung und SSD1306 Chipsatz
2. Ultra-niedriger Stromverbrauch: Vollbildlicht 0,08w
3. Vier Montagelöcher für eine einfache Montage
4. Schnittstellentyp: SPI (kann in IIC geändert werden)
5. Unterstützt eine Vielzahl von Steuerchips: voll kompatibel mit Arduino 51 Serie, msp430 Serie, stm32/2 CSR IC, ETC
6Leistungsspannung: Gleichspannung 3V - 5V


Eigenschaften:


SAEF Technology ist ein professioneller OLED-Modullieferant. Wir bieten eine breite Palette von Standard-passive Matrix OLED (PMOLED) / OLED Dot Matrix Display und kundenspezifische Design Charakter OLED-Module,Graphische OLED-Displays und OLED-Display-PanelsDie mechanische Struktur umfasst Chip on Board (COB), Chip on Glass (COG) und TAB (Tape Automated Bonded).SAEF OLED-Module sind mit allen wichtigen Vorteilen ausgestattet

• Schnellere Reaktionszeit At +25 °C 10 μsec.
• Unbegrenzter Blickwinkel “bis zu 175 Grad
• dünn
• Hohe Helligkeit
• Hohe Kontrastquotienten ️bis zu 10000∙
• Weite Betriebstemperatur -40 °C ~ 80 °C
• geringerer Stromverbrauch

0.96 Zoll SSD1306 Controller 7 Stift Weiße und blaue Schriftarten SPI OLED-Display 128x64 3V PMOLED Produktzeichnung

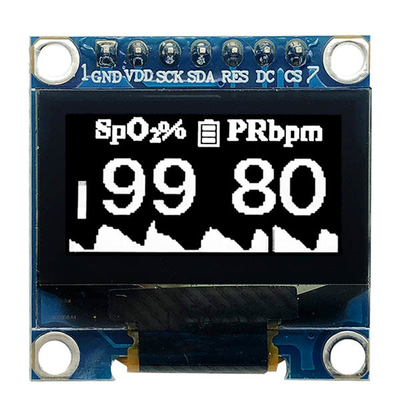

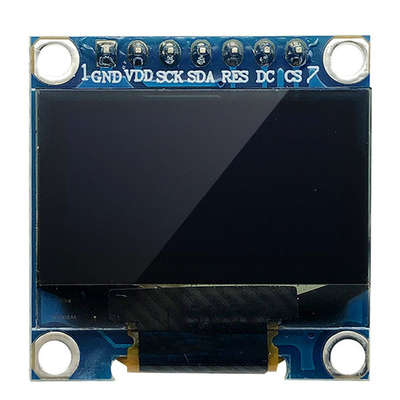

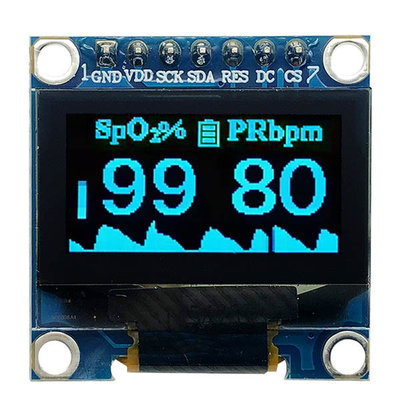

 0.96 Zoll SSD1306 Controller 7 Pins Weiße und blaue Schriftarten SPI OLED-Display 128x64 3V PMOLED Produktbild


Vorsichtsmaßnahmen für den Umgang mit OLED-Modulen

1. Das Display ist aus Glas und Polarisator gefertigt. Da Glas zerbrechlich ist, neigt es bei der Handhabung, insbesondere an den Kanten, zu zerfallen. Bitte vermeiden Sie das Fallen oder Schwanken.Lassen Sie es nicht durch Fallenlassen oder Aufprall einem mechanischen Schock ausgesetzt sein..
2. Verwenden Sie keine übermäßige Kraft auf die Anzeigeoberfläche oder die angrenzenden Bereiche, da dies zu Anomalien führen kann.Dies wird den Anzeigebereich beflecken (einige Kosmetika werden dem Polarisator zugeordnet).
3. Der Polarisator, der die Bildschirmoberfläche des OLED-Moduls bedeckt, ist weich und leicht zerkratzbar.Die exponierten Polarisatoren mit etwas härterem als einem HB-Stift (Glas) drücken oder reiben.- Verwenden Sie keine Pinsel, keine Pinzette usw. Sie dürfen nichts auf die Anzeige legen oder befestigen, um Markierungen zu vermeiden.Der Polarisator wird befleckt oder verschmutzt.Nach der Niedertemperaturprüfung müssen die Erzeugnisse in einem Behälter erwärmt werden, bevor sie mit Raumluft in Berührung kommen.
4. Wenn die Anzeigebodenfläche kontaminiert wird, atmen Sie auf die Oberfläche und wischen Sie sie sanft mit einem weichen trockenen Tuch ab.
- Isopropylalkohol
- Ethylalkohol
Sie sollten nicht hart reiben, um eine Beschädigung der Bildschirmoberfläche zu vermeiden.
5- andere als die oben genannten Lösungsmittel können den Polarisator beschädigen.
- Wasser.
- Ketone
- aromatische Lösungsmittel
Wischen Sie Speichel oder Wassertropfen sofort ab, denn Kontakt mit Wasser über einen längeren Zeitraum kann zu Verformungen oder Farbverlust führen.
6Die Korrosion der Elektroden wird durch Wassertröpfchen, Feuchtigkeitskondensation oder einen Stromfluss in einer Umgebung mit hoher Feuchtigkeit beschleunigt.
7. Bei der Montage des OLED-Moduls sicherstellen, dass es frei von Verdrehung, Verkrümmung und Verzerrung ist.

8Versuchen Sie nicht, das OLED-Modul zu demontieren oder zu verarbeiten.
9Das NC-Terminal sollte offen sein.
10. Wenn der Strom des Logikkreises ausgeschaltet ist, dürfen die Eingangssignale nicht eingesetzt werden.
11. Elektrostatische Entladungskontrolle,Da dieses Modul ein CMOS-LSI verwendet, sollte der elektrostatischen Entladung die gleiche sorgfältige Aufmerksamkeit geschenkt werden wie einem gewöhnlichen CMOS-IC.Zur Verhinderung der Zerstörung der Elemente durch statische Elektrizität, ist darauf zu achten, ein optimales Arbeitsumfeld zu schaffen.

- Bevor Sie das OLED aus dem Verpackungsgehäuse entfernen oder in ein Set einbauen, stellen Sie sicher, dass das Modul und Ihr Körper das gleiche elektrische Potenzial haben.Achten Sie darauf, den Körper zu erden, wenn Sie mit den OLED-Modulen umgehen.
- Werkzeuge, die zur Montage benötigt werden, wie zum Beispiel Lötstücke, müssen richtig geerdet sein.Bei Verwendung eines elektrischen Schraubendrehers zur Befestigung des LCM, sollte der Schraubendreher mit Bodenpotential ausgestattet sein, um die Übertragung von elektromagnetischen Wellen, die durch Funken aus dem Kommutator des Motors erzeugt werden, möglichst gering zu halten.
- Um die Menge an erzeugtem statischem Strom zu reduzieren, sollten nicht montiert und andere Arbeiten unter trockenen Bedingungen durchgeführt werden.Um die Erzeugung von statischer Elektrizität zu reduzieren, achten Sie darauf, dass die Luft in der Arbeit nicht zu trocken istEs wird empfohlen, eine relative Luftfeuchtigkeit von 50% bis 60% zu halten.
- Das OLED-Modul ist mit einer Folie beschichtet, um die Bildschirmoberfläche zu schützen.

Vorsichtsmaßnahmen für die Aufbewahrung des OLED-Moduls

1. Bei der Lagerung der OLED-Module sind folgende Vorsichtsmaßnahmen erforderlich.
i. In einem versiegelten Polyethylenbeutel mit dem Trocknungsmittel aufbewahren.
ii. Bewahren Sie sie an einem dunklen Ort auf, legen Sie sie nicht Sonnenlicht oder Leuchtstofflicht aus, halten Sie die Temperatur zwischen 0°C und 35°C und halten Sie die relative Luftfeuchtigkeit zwischen 40% RH und 60% RH.
iii. Die Polarisationsoberfläche darf nicht mit anderen Gegenständen in Berührung kommen (wir empfehlen, sie in dem antistatischen Elektrizitätsbehälter zu lagern, in dem sie transportiert wurden).
2. andere
i. Wenn die OLED-Module lange Zeit in Betrieb sind, wird dies zu einem Helligkeitsverlust führen.Ansonsten können die Anzeige-Muster auf dem Bildschirm als Ghost-Bilder bleiben und es nicht wiederhergestellt werden.
ii. Um die Leistungsabnahme der OLED-Module durch Zerstörung durch statische Elektrizität usw. zu minimieren,Vorsicht bei der Handhabung der Module, um zu vermeiden, dass die folgenden Abschnitte gehalten werden.
- Belichtete Fläche der Leiterplatte.
- Endelektroden.
