Produktdetails:
|
| Erzeugnis: | 3.12 Zoll Passiv-OLED | Entschließung: | Auflösung 256x64 Pixel |
|---|---|---|---|
| Anzeigemodus: | Passive Matrix | Schnittstelle: | Parallel, SPI nicht erlaubt |
| Anzeige Farbe: | Weiß, gelb | Optik: | Alle Betrachten-Winkel |
| Umriss Dim.: | 88,00 (W) x27.80 (H) | Aktivbereich: | 76,78 (W) x 19,18 (H) |
| Pixel Pitch: | 0.30 (W) x 0,30 (H) | Betriebstemperatur: | -40 °C bis +80 °C |
| Speichertemperatur.: | -40°C bis +85°C | Steuerungssysteme: | SSD1322 |
| Versorgungsspannung: | 2.4 - 3,5 V | Nummer des Pins: | 30 Stifte |
| Einhaltung der Vorschriften: | REACH- und RoHS-konform | IC-Packentyp: | COF |
| Modulverbindungstyp: | ZIF | Dienstpflicht: | 1/64 |
| Hervorheben: | 256*64-Punkte-OLED-Displaymodul,OLED-Display-Modul für den Innenbereich,3.12 OLED-Displaymodul |
||
3.12 Zoll OLED-Display-Modul, 3.12 " 256 * 64 Punkte OLED-Display-Modul Einführung
Die organische Leuchtdiode (OLED) ist eine Technologie der neuen Generation, mit helleren und klareren Bildern mit einer agileren Reaktionsgeschwindigkeit.SFOS312YZ-7091AN OLED-Display besteht aus 256 x 64 Punkten einzelner Mono-FarbeDieses OLED-Modul ist leichtgewichtig, leistungsarm und klein, es gibt verschiedene Schnittstellen optional; es ist die Standard-SPI-, Parallel- und I2C-Schnittstelle.
Die Größe der aktiven Fläche beträgt 3,12 ̊ diagonal mit Moduldimension 88,00 (W) x 27,80 (H) mm, die aktive Fläche 76,78 (W) x 19,18 (H) mm. Diese 3.12-Zoll-OLED-Display mit integriertem IC SSD1322 und hohem Kontrastverhältnis 20,000: 1. Die logische Versorgungsspannung beträgt 2,4 V bis 2,6 V, der typische Wert beträgt 2,5 V. Es eignet sich hervorragend für Anwendungen wie Medizingeräte, POS-Systeme, Weißwaren, Heimanwendungen,Industrieinstrument, Automatisierung, audiovisuelle Anzeigensysteme, Körperpflegegeräte, Haushaltsartikel, Automobilbildschirme, dynamische Informationsbildschirme usw.
Eigenschaften
| Produkt: | 3.12 Zoll Passiv OLED | Die Entschließung: | Auflösung 256x64 Pixel |
|---|---|---|---|
| Anzeigemodus: | Passive Matrix | Schnittstelle: | Parallel, SPI Optional |
| Anzeigfarbe: | Weiß, Gelb | Optik: | Alle Blickwinkel |
| Umriss Dim.: | 88.00 (W) X27.80 (H) | Aktivbereich: | 76.78 (W) X 19.18 (H) |
| Pixel Pitch: | 0.30 (W) x 0,30 (H) | Betriebstemperatur: | -40°C bis +80°C |
| Lagertemperatur: | -40°C bis +85°C | Fahrer-IC: | SSD1322 |
| Versorgungsspannung: | 2.4 - 3,5 V | Nummer des Pins: | 30 Stifte |
| Einhaltung der Vorschriften: | REACH- und RoHS-konform | IC-Verpackungstyp: | COF |
| Modulverbindungstyp: | ZIF | Dienst: | 1/64 |
3.12" Zoll 256x64 Pixel COF OLED-Display Zeichnung
Absolute Höchstratings
| Parameter | Symbol | Min. | Maximal | Einheit |
|
Versorgungsspannung |
VDD | - Oh, nein.5 | 2.75 | V |
| VCC | - Oh, nein.5 | 21 | V | |
| VDDIO | - Oh, nein.5 | VCI | V | |
| VCI | - Oh, nein.3 | 4 | V | |
| Betriebstemperatur | Top | - 40 | 85 | .C |
| Speichertemperatur | TSTG | - 65 Jahre. | 150 | .C |
| Lebensdauer (100 cd/m2) | 20,000 | - | Stunde | |
| Lebensdauer (90 cd/m2) | 25,000 | - | Stunde | |
| Lebensdauer (80 cd/m2) | 30,000 | - | Stunde |
Optikmerkmale
|
|
Symbol | Bedingungen | Min. | Typ | Maximal | Einheit |
|
Helle (VCC wird extern geliefert) |
Lbr |
Anmerkung 5 |
60 |
80 |
- |
cd/m2 |
| C.I.E. (weiß) | (x) (y) | C.I.E. 1931 | 0Eine.250.27 | 0.29 0.31 | 0.33.0. Das ist ein Schlagzeug.35 | |
| Kontrast aus dem Dunklen Raum | Zinssatz | - | 2000:1 | - | |
|
| Blickwinkel | 160 | - | - | Grade |
Gleichspannungsmerkmale
|
|
Symbol | Bedingungen | Min. | Typ | Maximal |
Einheit |
| Logische Versorgungsspannung | VDD | 2.4 | 2.5 | 2.6 | V | |
| Versorgungsspannung für Betrieb | VCI | 2.4 | 2.8 | 3.5 | V | |
| Stromversorgung für I/O-Pins | VDDIO | 1.65 | VCI | V | ||
|
Betriebsspannung für OLED |
VCC |
Anmerkung 5 |
11.5 |
12 |
12.5 |
V |
|
Einträge auf hoher Ebene |
HIV |
IOUT = 100μA, 3,3 MHz |
0.8×VDDIO |
- |
VDDIO |
V |
| Niedrigwertige Eingabe | VIL | IOUT = 100μA, 3,3 MHz | 0 | - | 0.2×VDDIO | V |
| Produktion auf hohem Niveau | VOH | IOUT = 100μA, 3,3 MHz | 0.9×VDDIO | - | VDDIO | V |
| Niedrigwertige Ausgabe | VOL | IOUT = 100μA, 3,3 MHz | 0 | - | 0.1×VDDIO | V |
| Betriebsstrom für VCI | ICI | - | 95 | 120 | μA | |
| Betriebsstrom für VCC | ICC |
Anmerkung 6 |
- |
34.5 |
40 |
mA |
| Schlafmodus-Strom für VDD | IDD, SLEEP | Anmerkung 8 | - | 1 | 10 | μA |
| Schlafmodusstrom für VDDIO | - Ich habe keine Ahnung. | Anmerkung 8 | 1 | 10 | ||
|
Schlafmodus-Strom für VCI |
ICI, Schlaf | Anmerkung 8 | - | 2 | 50 |
μA |

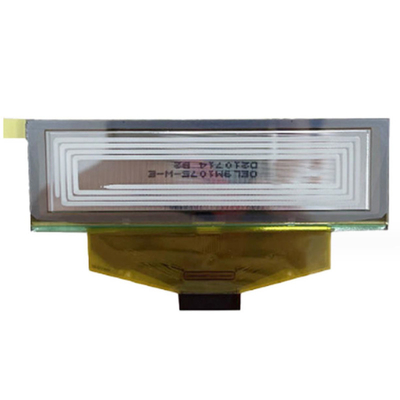

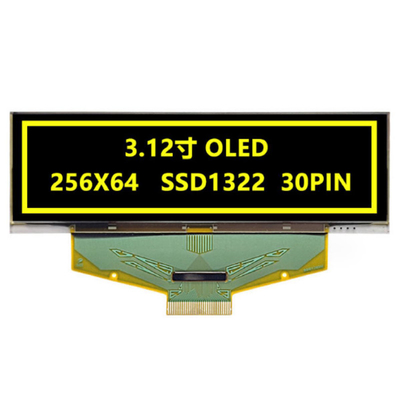

3.12" Zoll 256x64 Pixel COF OLED Display Produktbild
