1,09“ SPI-Schnittstelle Weg des Drahtes 1 Zoll IPS TFT LCD Kreisder anzeigen-240x240 Dot Resolution With GC9A01 Noten-4
1,09“ Zoll Runde TFT LCD, Beschreibung Kreis-TFT LCDs 1,09“
Saef-Technologie SF-TO109HD-8991A-N ist ein diagonaler Zoll der Größe 1,09“ Kreis-TFT LCD-Modul mit Pixeln der Entschließung 240x240. Dieses Modul wird mit GC9A01 IC eingebaut; es schließt den Prüfer mit ein und Fahrer IC-Funktionen, stützt Weg SPI-Schnittstelle der 4 Draht-1 und Strecke der Versorgungsspannung (Vdd) von 2.8V zu 3.2V, typisches 3V.
SF-TO109HD-8991A-N TFT LCD Modul ist Kreismodus mit Helligkeit 200 Nissen (typischer Wert). Das Modul ist auch für PCAP (hervorstehender kapazitiver Touch Screen) optional verfügbar. Es kann bei den Temperaturen von -20℃ zu +70℃ funktionieren; seine Lagertemperaturen reichen von -30℃ zu +80℃. Dieses 1,09“ Zoll TFT LCD-Modul ist in der Kaffeemaschine, im Mikrowellenherd, im Scanner, in der Hausautomation, im Zugriffskontrollsystem, im Überwachungsgerät, in den Analysatoren, im Sicherheitssystem, im GartenBewässerungssystem, in etc. weitverbreitet.
| Produkt: |
Zoll Kreis-TFT LCDs 1,09“ |
Entschließung: |
240 x 240 Punkte |
| Schnittstelle: |
Weg SPI 4 Draht-1 |
Touch Screen: |
Mit CTP |
| Betrachtenrichtung: |
IPS (80/80/80/80) |
Fahrer IC: |
GC9A01 oder Äquivalent |
| Pin Number: |
24 Stifte |
Modul-Größe: |
30,59 x 33,0 x 1,60 Millimeter |
| Beschriftungsbereich: |
27,79 Millimeter-Durchmesser |
Verbindung: |
Verbindungsstück-Art
(Kundengerecht)
|
| Oberflächenhelligkeit: |
200 Cd/m2 (Nissen) |
Funktionierender Temp.: |
-20℃ zu +70℃ |
| LED-Lebenszeit: |
40.000 Stunden |
Befolgung: |
REICHWEITE u. RoHS konform |
Pin Definition
Pin1~Pin6, CTP steckt fest, Schließen Sie CTP an
Pin7, VDD28, Stromversorgung (+2.8V) für Koinzidenzschaltung.
Pin8, LEDA, Rücklichtstromversorgungspositiv.
Pin9, LEDK, Rücklichtstromversorgungsnegativ.
Pin10~Pin11, NC
Pin12, Boden, Energie-Boden.
Pin13~Pin14, VDDIO, Stromversorgung (+1.8V/+2.8V) IO-Stromkreis.
Pin15, Boden, Energie-Boden
Pin16, ZURÜCKSTELLEN, Zurückgestelltes Steuersignal.
Pin17, CS, Signalsteuerung- eines Bausteinssignal (niedrig aktiv).
Pin18, D/C, Serienkommunikations-Uhrlinie (SCLK).
Pin19, WR, Ausgewählter Stift der Daten oder des Befehls (RS).
Pin20, SDIN, Serienkommunikations-Datenleitung.
Pin21, TE, Risseffekt.
Pin22~Pin23, Boden, Energie-Boden
Pin24, NC, Brauchen Sie nicht anzuschließen.
1,09“ Zoll Runde TFT LCD, Zeichnung Kreis-TFT LCDs 1,09“

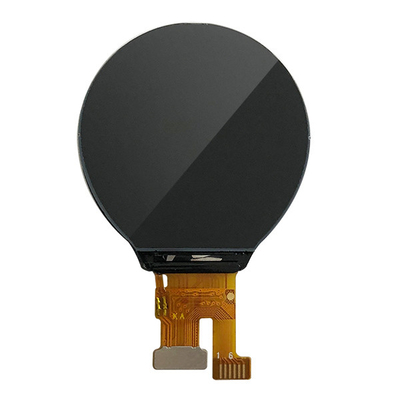

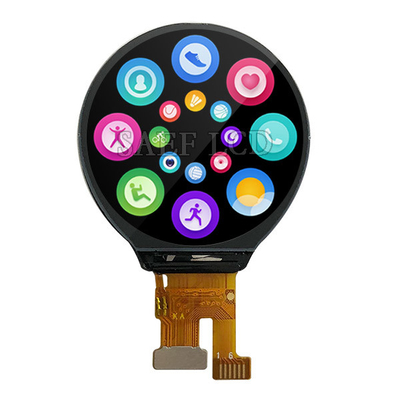

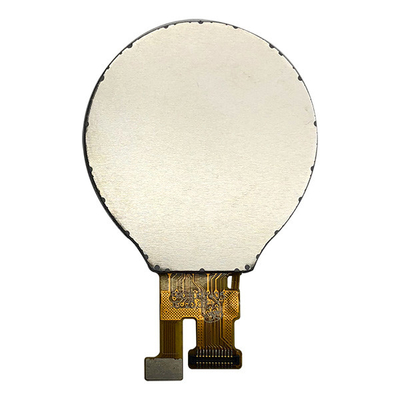

1,09“ Zoll Runde TFT LCD, wirkliches Produktimage Kreis-TFT LCDs 1,09“
