Produktdetails:
|
| Erzeugnis: | 20,8 Zoll Grafik OLED Bildschirm | Entschließung: | 256x64 Pixel |
|---|---|---|---|
| Anzeigemodus: | Passive Matrix | Schnittstelle: | 3/4 SPI, 6800 8080 Schnittstelle |
| Optik: | Alle Betrachten-Winkel | Umriss Dim.: | 97.0(L) x 32,5(W) x 6,4 ((T) mm |
| Aktivbereich: | 69.1 ((L) x 17..26 ((W)) mm | Pixel Pitch: | 00,27 x 0,27 mm |
| Fahrmethode: | 1/64 Arbeitszeitraum | Betriebstemperatur: | -40°C bis +85°C |
| Speichertemperatur.: | -45°C bis +90°C | Steuerungssysteme: | COF SSD1322 |
| Versorgungsspannung: | 3V | Grey Scale: | 16 Graue Skala |
| Nummer des Pins: | 7 Kopfstifte, 4 Stifte optional | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | Anzeige 6800 256x64 OLED,8080 Anzeige 256x64 OLED,Anzeige SPIs 2 |
||
OLED 2,8 Zoll 256x64 Bildschirm, Grauskala OLED 2,8 Zoll Beschreibung
Die organische Leuchtdiode (OLED) ist eine Technologie der neuen Generation, mit helleren und klareren Bildern mit einer agileren Reaktionsgeschwindigkeit.Die in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführten Daten werden in Anhang I der Verordnung (EU) Nr. 182/2011 aufgenommen.Das OLED-Display besteht aus 256 x 64 Punkten individueller Monofarbe. Dieses OLED-Modul ist leicht, leistungsarm und klein, es gibt verschiedene Schnittstellen optional; es ist standardmäßig 3 und 4 Linien SPI,verfügbare Optionen 6800Das Modul besteht aus COB-OLEDs und hat den Vorteil von leicht befestigten Modulen für Kundenanwendungen, da es ein PCB-Board aufweist.
Die in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführten Daten werden in Anhang I der Verordnung (EU) Nr. 182/2011 aufgenommen. ist ein Dot Matrix 256x64 COF Grafiktyp Passivmatrix OLED-Display-Modul. Die Größe der aktiven Fläche ist 2,8 ′′ diagonal mit Modulmaße 97 x 32,5 mm.8 Zoll OLED-Display hat eingebauten IC SSD1322U, und verfügt über ein hohes Kontrastverhältnis von 20.000: 1. Es gibt viele Schnittstellenoptionen zur Auswahl, darunter 6800, 8080 und SPI-Schnittstelle.Der typische Wert beträgt 3 VDie verfügbaren Ausstrahlfarben sind gelb, himmelblau und unterstützen Graustufen.POS-System, Weißwaren, Haushaltsanwendungen, Industrieinstrumente, Automatisierung, Audio/Visuelle Anzeigensysteme, Geräte zur Körperpflege, Haushaltswaren, Automobilbildschirme,Dynamische Informationsanzeigen usw..
Eigenschaften
| Produkt: | 2.8" Grafik OLED Bildschirm | Die Entschließung: | 256x64 Pixel |
|---|---|---|---|
| Anzeigemodus: | Passive Matrix | Schnittstelle: | 3/4 SPI, 6800 8080 Schnittstelle |
| Optik: | Alle Blickwinkel | Umriss Dim.: | 97.0(L) X 32,5 ((W) X 6,4 ((T) mm |
| Aktivbereich: | 69.1 ((L) X 17..26 ((W)) mm | Pixel Pitch: | 0.27 x 0,27 mm |
| Fahrmethode: | 1/64 Dienstzeit | Betriebstemperatur: | -40°C bis +85°C |
| Lagertemperatur: | -45°C bis +90°C | Fahrer-IC: | COF SSD1322 |
| Versorgungsspannung: | 3V | Graue Skala: | 16 Grauschale |
| Nummer des Pins: | 7 Kopfhäuser, 4 Pins optional | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
OLED 2,8 Zoll 256x64 Bildschirm, Grauskala OLED 2,8 ZollZeichnung
Definition von Pin
| Nummer der Anschrift. | Symbol |
| 1 | VSS |
| 2 | VCC_IN |
| 3 | NC |
| 4 | D0/CLK |
| 5 | D1/DIN |
| 6 | D2 |
| 7 | D3 |
| 8 | D4 |
| 9 | D5 |
| 10 | D6 |
| 11 | D7 |
| 12 | E/RD# |
| 13 | R/W# |
| 14 | D/C# |
| 15 | Ressourcen |
| 16 | CS# |
Optikmerkmale
|
|
Symbol | Bedingungen | Min. | Typ | Maximal |
Einheit |
| Helle | Lbr |
Mit Polarisator |
60 | 80 | - | cd/m2 |
| C.I.E. (weiß) | (x) (y) | Ohne Polarisator | 0Eine.280.29 | 0.320. Das ist eine gute Nummer.33 | 0.36.0.37 | |
| Kontrast aus dem Dunklen Raum | Zinssatz | - | >2000:1 | - | ||
| Blickwinkel | > 160 | - | - | Grad- |

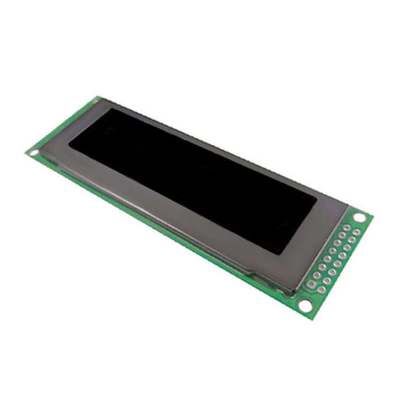

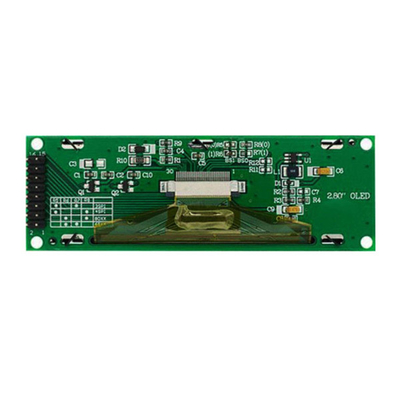

OLED 2,8 Zoll 256x64 Display, Graustufe OLED 2,8 Zoll Produktbild
