SFOM223YZ49-12832WBYG-01Spezifikation.pdf
OLED SPI 2.23", 128x32 SPI OLED Display Modul Produkt Einführung
Organische Leuchtdioden (OLED) sind eine Technologie der nächsten Generation, die hellere, klarere Bilder und schnellere Reaktionen ermöglicht.Das 23-Zoll-Modell SFOM223YZ49-12832WBGY-01 OLED-Display besteht aus 128 x 32 Punkten MonochromDieses OLED-Modul ist leichtgewichtig, mit geringem Stromverbrauch, kleiner Größe und hat verschiedene Schnittstellenoptionen, Standard ist SPI, und die verfügbaren Optionen sind IIC und parallele Ports.Das Modul besteht aus COB OLED, der den Vorteil hat, dass das Modul aufgrund der auf ihm befindlichen PCB-Platte leicht an die Anwendung des Kunden angebracht werden kann.
Das OLED-Modul SFOM223YZ49-12832WBGY-01 hatte ursprünglich keine Berührung, aber das Touch-Panel ist anpassbar.Kassen, Handheld-Geräte, mobile Bestellmaschinen usw.
Eigenschaften
1Dieses 2,23-Zoll-Mini-OLED-Display hat eine Auflösung von 128X32 und einen SSD1305-Chipsatz.
2Dieses 2,23-Zoll-OLED-Display-Modul hat einen extrem geringen Stromverbrauch: Vollbildbeleuchtung 0,08w.
3Dieses 9-Pin-OLED-Display von 2,23 Zoll hat vier Montagelöcher für eine einfache Installation.
4Dieses 2,23 Zoll 128x32 OLED-Produkt ist für SPI-Typ, IIC und Parallel-Interface optional konzipiert.
5. Dieses 2,23-Zoll-OLED 4-Pin-Produkt unterstützt eine Vielzahl von Steuerchips: voll kompatibel mit Arduino 51 Serie, msp430 Serie, stm32/2 CSR IC, etc.
6Die Stromversorgungsspannung dieses SPI 2.23 Zoll OLED Produkts beträgt DC 3V-5V.
7Dieses 2,23-Zoll-OLED-Display-Modul ist mit einem eingebetteten Treiber-IC ausgestattet. Es kann mit 2C/IIC-Schnittstelle kommunizieren.
8Dieses OLED 2,23 Zoll 128x32 Produkt ist mit MMDVM, Pi-Star und Raspberry Pi kompatibel.
9. Dieses 128x32 SPI OLED 2,23 Zoll Produkt ist selbstleuchtendes Design, es braucht keine Hintergrundbeleuchtung, das Display kann selbstleuchtend sein; Es hat hohen Kontrast, helle und klare Punkte, sogar winzige Schriftarten sind recht lesbar.
10. das OLED-Displaymodul 2,23 Zoll ist keine eingebettete Schriftart im OLED-Controller, der Benutzer kann die Schriftart durch die Schrift-Generations-Software erstellen.
| Produkt: | 2.23-Zoll-OLED-Bildschirm |
| Die Entschließung: | Auflösung von 128x32 Punkten |
| Schnittstelle: | SPI- und IIC-Schnittstelle optional |
| Nummer des Pins: | 4 Pins und 9 Pins optional |
| Optik: | Alle Blickwinkel |
| Anzeigemodus: | Passive Matrix |
| Umriss Dim.: | 74.1.0(L) X 33.1 ((W) X 7.4 ((T) (mm) |
| Aktivbereich: | 55.02 ((L) X 13.1 ((W) (mm) |
| Fahrmethode: | 1/32 Arbeitszeit |
| Pixel Pitch: | 0.43 x 0,41 (mm) |
| Betriebstemperatur: | -40°C bis +70°C (anpassbar) |
| Einhaltung der Vorschriften: | REACH- und RoHS-konform |
OLED SPI 2.23", 128x32 SPI OLED Display Modul Produktzeichnung

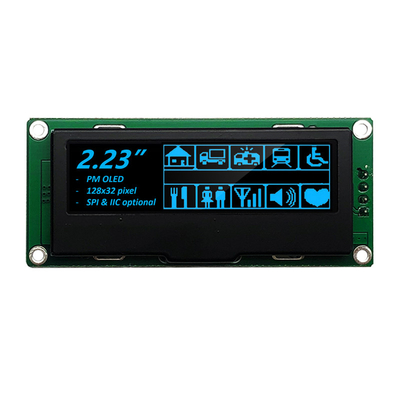

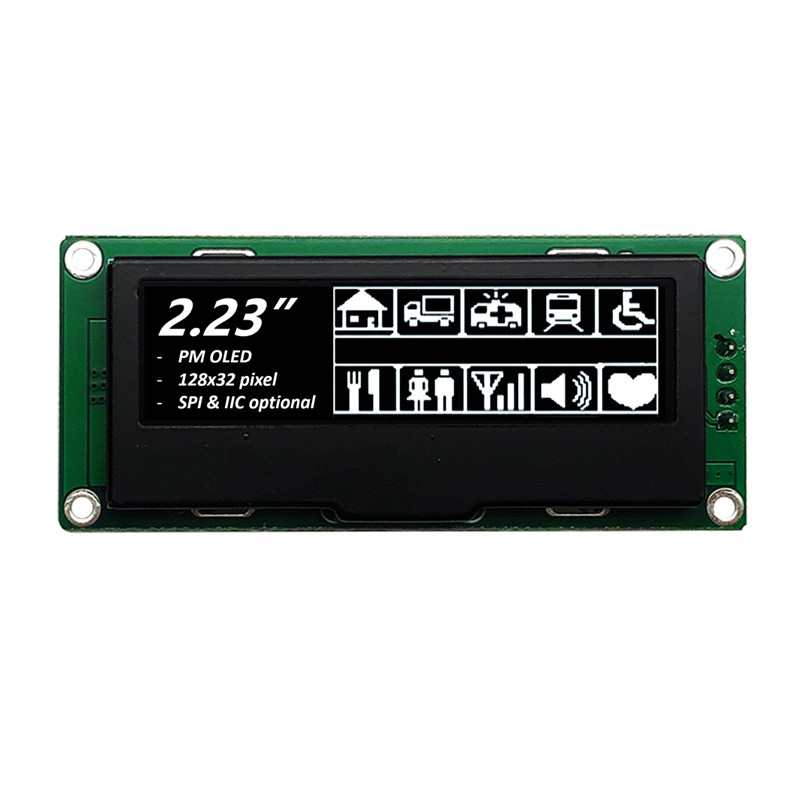

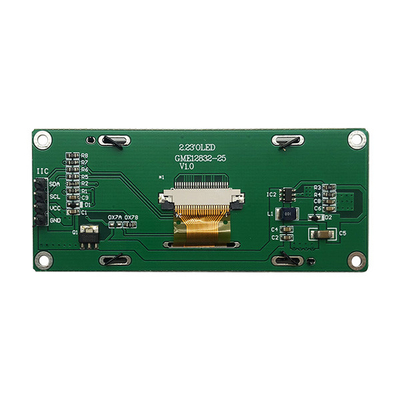

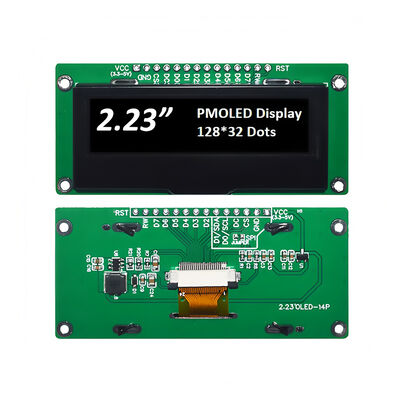

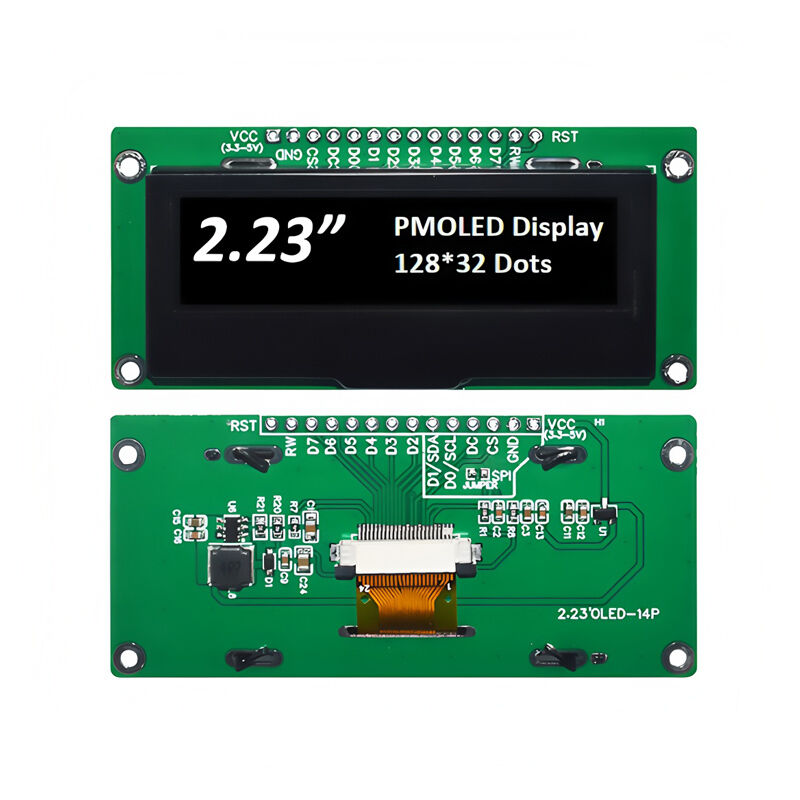

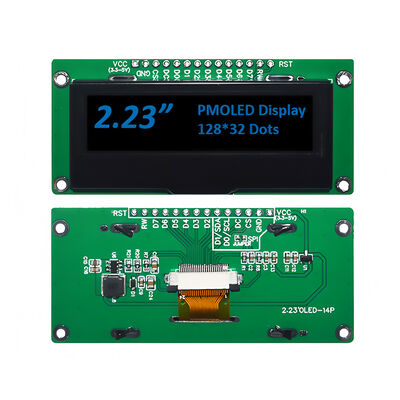

OLED SPI 2.23", 128x32 SPI OLED Display Modul Produktbild
Fabrikanlagen und Zertifikate
Ein professioneller Hersteller von OLED-Displaymodulen
Die grafischen OLED-Displays von SAEF Technology sind in drei mechanischen Konfigurationen erhältlich, darunter COB-, COG- und TAB-Passivmatrixtechnologien.Graphische monochrome OLED-Auflösungen in 50x16 OLED-Grafikbildschirmen, 64x128 OLED, 100x8 OLED-Grafik, 100x16 OLED, 100x32 OLED-Grafik, 200x16 OLED-Grafik, OLED 128x32, OLED-Displays mit 128x64, OLED 128x128 und 256x64 OLED-Displays.Graphische OLED-Displays der SAEF-Produktfamilie verfügen über integrierte Steuerungen und SchnittstellenDiese OLED-Displaymodule sind je nach Auflösung/Farbe mit einer Antriebsspannung von 3V oder 5V erhältlich.
SAEF bietet eine breite Palette von OLED-Display-Modulen von 0,49 bis 5,5 Zoll OLED, wie 0,49 Zoll Mikro-OLED-Display, 0,66 Zoll Mini-OLED-Display, 0,69 Zoll OLED, 0,91 Zoll OLED-Display, 0,9 Zoll OLED-Display, 0,9 Zoll OLED-Display, 0,9 Zoll OLED-Display, 0,9 Zoll OLED-Display, 0,9 Zoll OLED-Display, 0,9 Zoll OLED-Display, 0,9 Zoll OLED-Display, 0,9 Zoll OLED-Display, 0,9 Zoll OLED-Display, 0,9 Zoll OLED-Display, 0,9 Zoll OLED-Display, 0,9 Zoll OLED-Display, 0,9 Zoll OLED-Display, 0,9 Zoll OLED-Display, 0,9 Zoll OLED-Display, 0,9 Zoll OLED-Display, 0,9 Zoll OLED-Display, 0,9 Zoll OLED-Display, 0,9 Zoll OLED-Display, 0,9 OLED-Display, 0,9 OLED-Display, 0,995 Zoll OLED, 0,96 Zoll OLED-Display, 1,5 Zoll OLED-Display, 2 Zoll OLED, 2,4 Zoll OLED, 2,7 Zoll OLED-Display, 3,12 Zoll OLED-Display, 5,5 Zoll OLED-Display und kundenspezifische Designlösungen.
SAEF kleine OLED-Display-Module sind ideal für viele Geräte, die elektronische Display-Panels benötigen.Industriegeräte, POS-Systeme, Automatisierung, audiovisuelle Anzeigensysteme, Medizinprodukte, Körperpflegegeräte, Haushaltsgegenstände, Automobilbildschirme, dynamische Informationsbildschirme und mehr.
