Produktdetails:
|
| Erzeugnis: | 3.5" QVGA RGB TFT-LCD | Entschließung: | 320 x 240 Punkte |
|---|---|---|---|
| Berührungsbildschirm: | mit PCAP-Touch Screen | Abdeckungs-Linse: | Anpassbar |
| Sichtrichtung: | Um 6 Uhr. | Schnittstelle: | RGB-SCHNITTSTELLE |
| Umriss Dim.: | 76.9x63.9x4.65 mm | Nummer des Pins: | 54 Stifte |
| Verbindung: | Steckdosen | Betriebs-Temp.: | -20°C bis +70°C |
| Oberflächenhelligkeit: | 320 cd/m2 (eingerichtet) | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | Anzeige QVGA PCAP TFT,3,5" Anzeige 320x240 PCAP TFT |
||
TFT 3,5 Zoll QVGA 320x240 Landschaft RGB-LCD mit PCAP Kapazitiv Touchscreen HX8238 54 Pin
SAEF TECHNOLOGY SF-TO350M-8840A-CT ist eine 3,5-Zoll-LCD-Zelle mit Dünnschichttransistoren als aktiven Elementen und enthält Pixel.3) Inch-Transmissiv-Haupt-TN-LCD-Panel. Die Auflösung des Panels beträgt 320 ((RGB) x 240 Pixel und kann bis zu 16,7M Farbe anzeigen.
SF-TO350M-8840A-CT ist mit PCAP-Touchscreen OCA befestigt, der PCAP ist G + G-Struktur. SF-TO350M-8840A-CT unterstützt RGB-Schnittstelle, während der Touchscreen ist IIC-Schnittstelle.
SF-TO350M-8840A-CT TFT-LCD-Modul wird weit verbreitet in Blackbox, Smart Device, mobilen POS, Bargeldleser, GPS-Handtelefon, Hand-Food-Bestellmaschine, Signalanalysatoren,Laborgeräte auf der Bank, Sicherheitssystem, Hausautomation, Mini-Audio-Player, Baby-Monitor und andere Handheld-Geräte usw.
| Produkt: | 3.5" QVGA RGB TFT-LCD | Die Entschließung: | 320X240 Punkte |
|---|---|---|---|
| Berührungsschirm: | Mit PCAP Touchscreen | Abdeckungsglas: | Anpassbar |
| Blickrichtung: | Um 6 Uhr. | Schnittstelle: | RGB-Schnittstelle |
| Umriss Dim.: | 76.9x63.9x4.65 mm | Nummer des Pins: | 54 Stifte |
| Verbindung: | Steckdosen | Betriebstemperatur: | -20°C bis +70°C |
| Oberflächenleuchtigkeit: | 320Cd/m2 | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
3.5" RGB TFT, QVGA 3,5 Zoll LCD DSchleifen
![]()
![]()
Definition des Schnittstellenpins
| Nein, nicht wirklich. | PIN-Name | Eingang und Ausgang | Beschreibung |
| 1 | LED-K1 | Ich... | LED-Kathode |
| 2 | LED-K2 | Ich... | LED-Kathode mit LED-K1 verbinden |
| 3 | LED-A1 | Ich... | LED-Anode |
| 4 | LED-A2 | Ich... | LED-Anode mit LED-A1 verbinden |
| 5 bis 7 | NC | - | Keine Verbindung |
| 8 | /RESET | Ich... | Pin zurücksetzen |
| 9 | CS | Ich... | Eingangspin für das Chipwahlsignal |
| 10 | SCL | Ich... | SPI-Uhrsignal |
| 11 | SDI | Ich... | SPI-Schnittstellen-Eingabe-Pin |
| 12 | B0 | Ich... | BLUE Datensignal (LSB) |
| 13 bis 19 | B1-7 | Ich... | Blaues Datensignal |
| 20 | G0 | Ich... | GREEN Datensignal (GSB) |
| 21 bis 27 | G1 bis 7 | Ich... | Grünes Datensignal |
| 28 | R0 | Ich... | RED-Datensignal (LSB) |
| 29 bis 35 | R1 bis 7 | Ich... | RED-Datensignal |
| 36 | HSYNC | Ich... | Horizontales Synchronisierungssignal |
| 37 | VSYNC | Ich... | Vertikal synchronisierendes Signal |
| 38 | Die Mitgliedstaaten | Ich... | Clock Signal, um jedes Datum auszuprobieren |
| 39 bis 40 | NC | - | Keine Verbindung |
| 41 | VDD | Ich... | Stromquelle +2,8 V |
| 42 | VDDIO | Ich... | 1.8V~2.8V Stromquelle |
| 43 | Zwei Jahre | Ich... | Touch-Panel-Pin |
| 44 | XL | Ich... | |
| 45 | YD | Ich... | |
| 46 | XR | Ich... | |
| 47 bis 51 | NC | - | Keine Verbindung |
| 52 | ENABLE | Ich... | Eingabedaten aktivieren |
| 53 bis 54 | GND | Ich... | Stromversorgung |
Maximale absolute Grenze
| Artikel | Symbol | Wert | Einheit |
| Stromversorgungsspannung für Logik | VDD | 1.6 bis 3.3 | V |
| Eingangsspannung | Wein | VDD+0.3 | V |
| Betriebstemperatur | Topr | - 20 bis 70 | °C |
| Lagertemperatur | Tstg | - 30 bis 80 | °C |

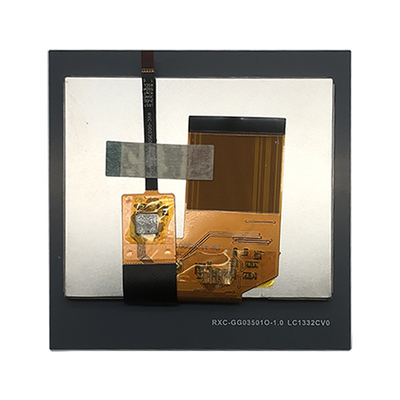

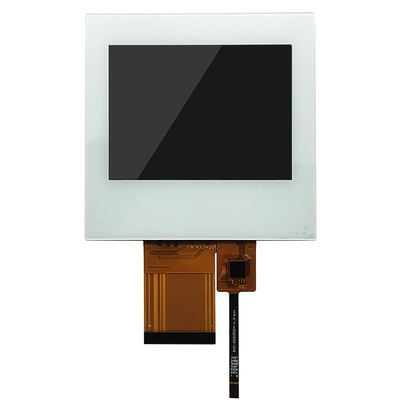

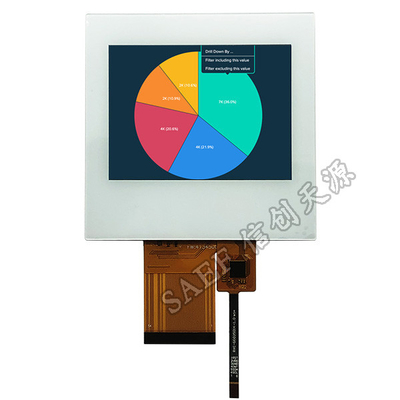

3.5" RGB TFT, QVGA 3,5 Zoll LCDEchtes Produktbild
![]()
![]()
![]()
Suchwort: tft 3,5", 3,5" tft LCD, 3,5" tft LCD, 3,5 Zoll tft LCD, tft LCD 3.5, 3,5-Zoll-TFT-Display, 3,5"-TFT-Display, 3,5 Zoll-TFT-Display, 3,5 Zoll-TFT-Display, 3,5 Zoll-TFT-Display, 3,5 Zoll-TFT-LCD-Display, 3,5 Zoll-TFT-Bildschirm, 3,5 Zoll-TFT-Bildschirm, 3,5 Zoll-TFT-Bildschirm, 3,5 Zoll-TFT-Bildschirm, 3,5 Zoll-TFT-Bildschirm,3,5 Zoll TFT LCD-Bildschirm, 3,5 Zoll RGB TFT, TFT 3,5 Zoll RGB, 3,5 QVGA, China 3,5 Zoll TFT.
