Produktdetails:
|
Erzeugnis: | Graphische COG-LCD 128x64 | Entschließung: | 128x64 |
---|---|---|---|
Optik: | 6:00 | Farbe: | GELBGRÜN |
Modulgröße: | 79.05 ((L) X 35.2 ((W) X 8.04 ((H) (mm) | Aktivbereich: | 46.05x22.05 (mm) |
Steuerung: | ST7567 | Betriebstemperatur: | -10°C bis +60°C |
Nummer des Pins: | 10 STIFTE | Fahren von Spannung: | 3V |
Schnittstellen: | SPI | Lebensdauer: | 50,000 Stunden |
Helle: | 180 Nits | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
Hervorheben: | 28 Pin Monochrome Graphic LCD Anzeige,Einfarbige grafische LCD Anzeige STN,Anzeige SPIs 128X64 LCD |
Grafikmodul 128x64, 128x64 COG LCD Produkteinführung
Schnelle Produktübersicht:
¢Modellnummer SF-BS12864-174-YTDSY-R
¢ Grafikmodul 128x64
¢ COG
¢IC: ST7567
️+3V-Stromversorgung
¥1/64 Arbeitszyklus
LED B/L Gelb Grün
¢ Schnittstelle: SPI
Beschreibung des Produkts
SF-BS12864-174-YTDSY-R ist ein monochromes 128x64-Grafikpunktmatrix-Displaymodul mit einer Konturdimension von 79,05 ((L) X 35,2 ((W) X 8,04 ((H) mm und einer AA-Größe von 46,05 x 22,05 mm.Es ist mit ST7567 Controller oder gleichwertigem IC eingebautDas SF-BS12864-174-YTDSY-R-Punktmatrix-Displaymodul ist mit einer 3V-Stromversorgung ausgestattet.Dieses 128x64-Modul ist ohne Hintergrundbeleuchtung oder mit LED-Hintergrundbeleuchtung verfügbarDieses 128 x 64-LCD-Modul kann bei Temperaturen von -10°C bis +60°C betrieben werden; seine Lagertemperaturen liegen zwischen -20°C und +70°C.
Diese 10-Pin-COG-LCD-Grafik kann auf Instrumenten und Industrie-Maschinengeräten sowie elektrischen Haushaltsgeräten, Unterhaltungselektronik einschließlich Weißwaren, POS-System, Heimanwendungen verwendet werden,Industrielle Instrumente, Automatisierung, audiovisuelle Anzeigensysteme und Medizinprodukte.
Produktinformationen
Produkt: | Graphische COG-LCD 128x64 |
Die Entschließung: | 128x64 |
Farbe: | Gelb Grün |
Optik: | 6:00 |
Modulgröße: | 79.05 ((L) X 35.2 ((W) X 8.04 ((H) (mm) |
Aktivbereich: | 46.05x22.05 (mm) |
Betriebstemperatur: | -10°C bis +60°C |
Steuerung: | Die in Absatz 1 genannten Bedingungen gelten nicht. |
Nummer des Pins: | 10 Stifte |
Schnittstellen: | SPI |
Lichtvermögen | 180 Nits |
Antriebsspannung | 3V |
Lebensdauer: | 50,000 Stunden |
Einhaltung der Vorschriften: | REACH- und RoHS-konform |
Grafikmodul 128x64, 128x64 COG LCD Produktzeichnung
Zuverlässigkeitsprüfung
Artikel | Die Situation | Zeit (Stunden) | Bewertung |
Hochtemperatur-Speicherung | 70°C | 120 |
Keine Anomalien in Funktionen und Aussehen |
Hohe Temperatur |
60°C | 120 | |
Lagerung bei niedriger Temperatur | -20°C | 120 | |
Niedrige Temperatur | -10°C | 120 | |
Luftfeuchtigkeit | 40°C/ 90% RH | 120 | |
Wärmeschock ((Nicht in Betrieb) |
-20 °C ¬ 25 °C ® 70 °C (0,5 Stunden ¬ 5 Minuten ® 0,5 Stunden) |
10 Zyklen |

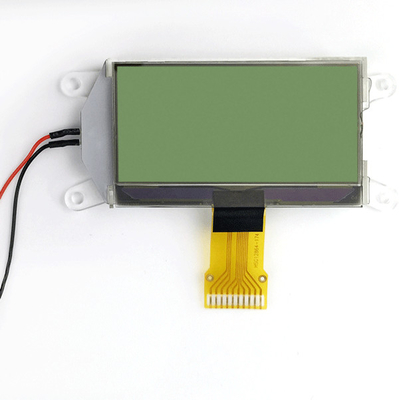

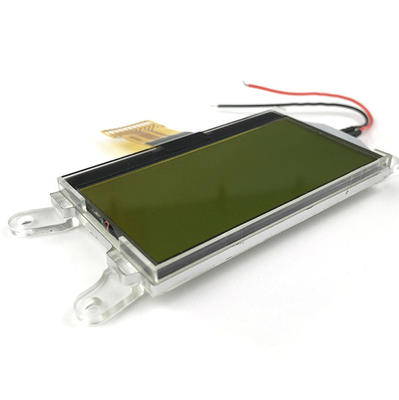

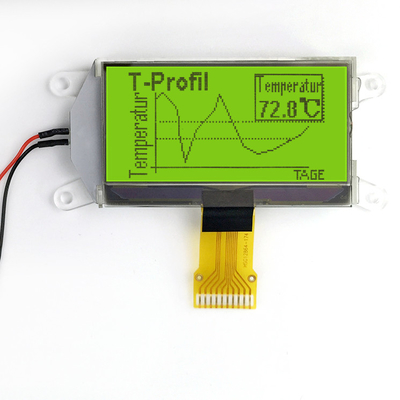

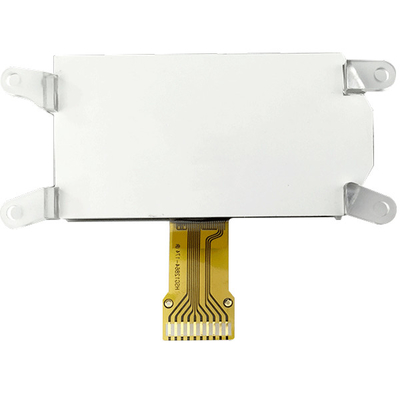

Grafikmodul 128x64, 128x64 COG LCD-Produktbild
