Produktdetails:
|
| Produkt: | 2.42 Zoll OLED | Auflösung: | Auflösung von 128 x 64 Punkten |
|---|---|---|---|
| Glastyp: | OLED (organische Leuchtdiode) | Optik: | Alle Blickwinkel 80/80/80/80 |
| Schnittstelle: | I2C, SPI, 6800, 8080 Optional | Umriss Dim.: | 60.50 × 73,00 × 2,00 mm (einschließlich Polarisatoren) |
| Aktiver Bereich: | 550,01 × 27,49 mm | Pixelabstand: | 0.43 × 0,43 (mm) |
| Betriebstemp: | -40 ° C bis +70 ° C. | Lagertemp.: | -40°C bis +85°C |
| PIN -Nummer: | 24 Stifte | Regler: | SSD1309 oder gleichwertig |
| Fahrmodus: | 1/64 Arbeitszeitraum | Stecker: | COG+FPC |
| Kontrastverhältnis: | 2000: 1 (Dunkler Raum Kontrast) | Einhaltung: | REACH- und RoHS-konform |
| Hervorheben: | OLED-Anzeigen-Modul-Monochrom,2,42 Anzeigen-Modul des Zoll-OLED |
||
Monochrome PMOLED 2,42" Zoll 128x64 Weiß Blau Gelb Grün Schriftarten SSD1309 I2C SPI 6800 8080 Schnittstelle
2,42" Zoll OLED-Display, 2,42" OLED 128x64 Beschreibung
SAEF Technology SFOS242YZ-12864WBYG-01 ist ein 2,42" OLED-Display. Es besteht aus 128x64 Pixeln mit COG OLED-Struktur. Das SFOS242YZ-12864WBYG-01 2,42 Zoll OLED-Display ist mit einem SSD1309 IC ausgestattet und kommuniziert über 6800, 8080, SPI und I2C-Schnittstellen. Diese OLED COG-Module sind ultradünn, leicht und haben einen geringen Stromverbrauch, was sie ideal für Handheld-Instrumente, Messgeräte, Smart Grids, IoT usw. macht.
Das OLED-Modul kann bei Temperaturen von -40℃ bis +70℃ betrieben werden; seine Lagertemperaturen reichen von -40℃ bis +85℃.
Pin-Definition:
- Stromversorgung
Pin5, VDD, Stromversorgung für Logikschaltung. Dies ist ein Spannungsversorgungs-Pin. Er muss an eine externe Quelle angeschlossen werden.
Pin3, VSS, Masse der Logikschaltung. Dies ist ein Masse-Pin. Er dient auch als Referenz für die Logik-Pins. Er muss an externe Masse angeschlossen werden.
Pin23, VCC, Stromversorgung für OEL-Panel. Dies ist der positivste Spannungsversorgungs-Pin des Chips. Er muss extern versorgt werden.
Pin2, VLESS, Masse der analogen Schaltung. Dies ist ein analoger Masse-Pin. Er sollte extern mit VSS verbunden werden.
- Treiber
Pin21, IREF, Stromreferenz für Helligkeitsanpassung. Dieser Pin ist der Segmentstromreferenz-Pin. Zwischen diesem Pin und VSS sollte ein Widerstand angeschlossen werden. Stellen Sie den Strom auf 10µA ein.
Pin22, VCOMH, Spannungsausgang High-Pegel für COM-Signal. Dieser Pin ist der Eingangspin für den Spannungsausgang High-Pegel für COM-Signale. Zwischen diesem Pin und VSS sollte ein Kondensator angeschlossen werden.
- Schnittstelle
Pin6, Pin7, BS1/BS2, Kommunikationsprotokoll auswählen. Dies sind die Eingangspins für die MCU-Schnittstellenauswahl. Siehe folgende Tabelle:
I2C: BS1=1, BS2=0
4-Draht-seriell: BS1=0, BS2=0
8-Bit 68xx parallel: BS1=0, BS2=1
8-Bit 80xx parallel: BS1=1, BS2=1
Pin9, RES#, Power Reset für Controller und Treiber. Dieser Pin ist der Reset-Signaleingang. Wenn der Pin niedrig ist, wird die Initialisierung des Chips ausgeführt. Halten Sie diesen Pin während des normalen Betriebs hoch.
Pin8, CS#, Chip Select Dieser Pin ist der Chip-Select-Eingang. Der Chip ist nur für die MCU-Kommunikation aktiviert, wenn CS# auf Low gezogen wird.
Pin10, D/C#, Daten/Befehl-Steuerung. Dieser Pin ist der Daten/Befehl-Steuerungs-Pin. Wenn der Pin hochgezogen wird, werden die Eingaben an D7~D0 als Anzeigedaten interpretiert. Wenn der Pin niedrig gezogen wird, werden die Eingaben an D7~D0 in das Befehlsregister übertragen. Wenn der Pin hochgezogen und der serielle Schnittstellenmodus ausgewählt ist, werden die Daten an SDIN als Daten interpretiert. Wenn er niedrig gezogen wird, werden die Daten an SDIN in das Befehlsregister übertragen. Im I2C-Modus fungiert dieser Pin als SA0 für die Slave-Adressauswahl. Für detaillierte Beziehungen zu den MCU-Schnittstellensignalen siehe bitte die Timing-Diagramme.
Pin12, E/RD#, Read/Write Enable oder Read Dieser Pin ist der MCU-Schnittstelleneingang. Bei der Anbindung an einen Mikroprozessor der 68XX-Serie wird dieser Pin als Enable (E)-Signal verwendet. Der Lese-/Schreibvorgang wird eingeleitet, wenn dieser Pin hochgezogen und CS# niedrig gezogen wird. Bei der Verbindung mit einem 80XX-Mikroprozessor empfängt dieser Pin das Read (RD#)-Signal. Der Datenlesevorgang wird eingeleitet, wenn dieser Pin niedrig gezogen und CS# niedrig gezogen wird. Wenn der serielle oder I2C-Modus ausgewählt ist, muss dieser Pin mit VSS verbunden werden.
Pin11, R/W#, Read/Write Select oder Write. Dieser Pin ist der MCU-Schnittstelleneingang. Bei der Anbindung an einen Mikroprozessor der 68XX-Serie wird dieser Pin als Read/Write (R/W#)-Auswahleingang verwendet. Ziehen Sie diesen Pin auf „High“ für den Lesemodus und ziehen Sie ihn auf „Low“ für den Schreibmodus. Wenn der 80XX-Schnittstellenmodus ausgewählt ist, ist dieser Pin der Write (WR#)-Eingang. Der Datenschreibvorgang wird eingeleitet, wenn dieser Pin niedrig gezogen und CS# niedrig gezogen wird. Wenn der serielle oder I2C-Modus ausgewählt ist, muss dieser Pin mit VSS verbunden werden.
Pin13~Pin20, D0~D7, D0 ist der serielle Takteingang SCLK. Wenn der I2C-Modus ausgewählt ist, sollten D2, D1 zusammengebunden werden und in der Anwendung als SDAOUT, SDAIN dienen, und D0 ist der serielle Takteingang, SCL. Unbenutzte Pins müssen mit VSS verbunden werden, außer D2 im seriellen Modus.
-Rückseite
Pin4, NC, Reservierter Pin. Der N.C.-Pin zwischen den Funktions-Pins ist für ein kompatibles und flexibles Design reserviert.
Pin1, Pin24, N.C. (GND), Reservierter Pin (Unterstützungs-Pin). Die Unterstützungs-Pins können die Einflüsse von Belastungen auf die Funktions-Pins reduzieren. Diese Pins müssen als ESD-Schutzschaltung mit externer Masse verbunden werden. Unvision technolog
| Produkt: | 2,42 Zoll OLED | Auflösung: | 128 X 64 Punkte Auflösung |
|---|---|---|---|
| Glastyp: | OLED (Organic Light Emitting Diode) | Optik: |
Alle Betrachtungswinkel (80/80/80/80) |
| Schnittstelle: | I2C, SPI, 6800, 8080 Optional | Außenabmessung: |
60,50 × 73,00 × 2,00 mm (einschließlich Polarisator) |
| Aktive Fläche: | 55,01 × 27,49 mm | Pixelabstand: | 0,43 × 0,43 mm |
| Betriebstemperatur: | -40°C bis +70°C | Lagertemperatur: | -40°C bis +85°C |
| Pin-Nummer: | 24 Pins | Controller: | SSD1309 oder gleichwertig |
| Ansteuermodus: | 1/64 Duty Cycle | Anschluss: | COG+FPC |
| Kontrastverhältnis: |
2000 : 1 (Dunkelraumkontrast) |
Konformität: | REACH & RoHS-konform |
Die grafischen OLED-Displays von SAEF Technology sind in drei mechanischen Strukturen erhältlich, darunter COB-, COG- und TAB-Passive-Matrix-Technologie. Verfügbare grafische monochrome OLED-Auflösungen in 50x16 OLED-Grafikdisplay, 64x128 OLED, 100x16 OLED, 100x32 Grafik-OLED, 200x16 Grafik-OLED, OLED 128x32, OLED-Display 128x64, OLED 128x128 und 256x64 OLED-Display. Die grafischen OLED-Displays im SAEF-Produktsortiment verfügen über integrierte Controller und Schnittstellen, darunter parallel, seriell und I2C OLED, SPI OLED. Diese OLED-Display-Module haben Betriebsspannungen von 3 V oder 5 V, je nach Auflösung/Farbe.
SAEF bietet eine breite Palette von OLED-Display-Modulen in Größen von 0,49" bis 5,5" OLED an, wie z. B. 0,49" Micro-OLED-Display, 0,66" Mini-OLED-Display, 0,69" OLED, 0,91" OLED-Display, 0,95" OLED, 0,96" OLED-Display, 1,5" OLED-Display, 2" OLED, 2,4" OLED, 2,7" OLED-Display, 5,5" OLED-Display und kundenspezifische Designlösungen.
2,42" Zoll OLED-Display, 2,42" OLED 128x64 Zeichnung
![]()
![]()

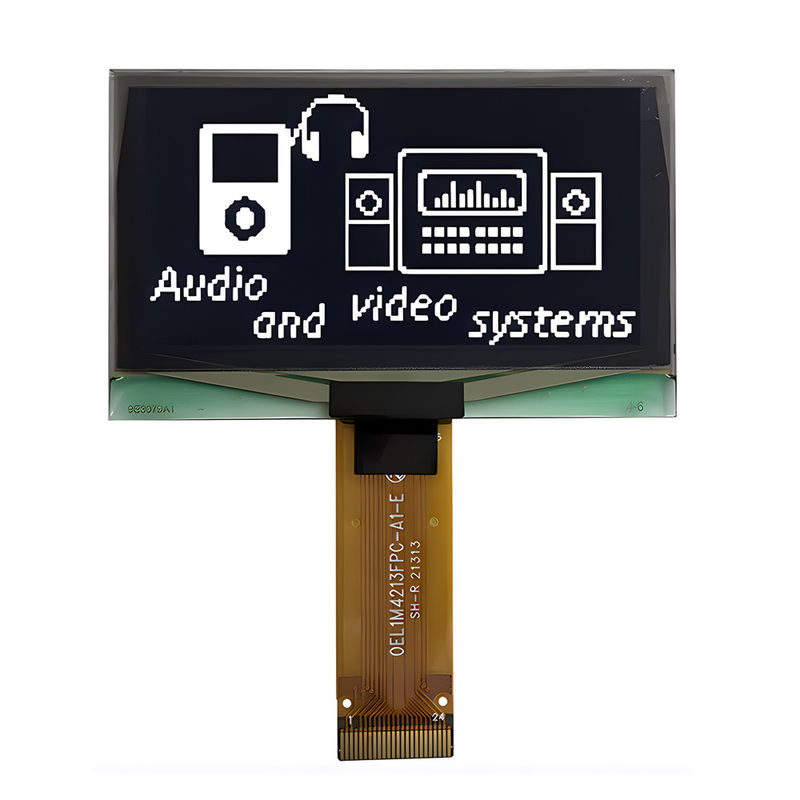

2,42" Zoll OLED-Display, 2,42" OLED 128x64 Echtproduktbild
![]()
![]()
