Produktdetails:
|
Display Type: | TN/Transmissive Positive | Viewing Direction: | 6:00 o'clock |
---|---|---|---|
Operating Voltage: | 4.8V–5.2V (Typ. 5.0V) | Operating Temp.: | -30°C to +80°C |
Storage Temp.: | -40°C to +90°C | Duty/Bias: | 1/4 Duty, 1/3 Bias |
Size: | ~7 inch | Contrast Ratio: | Min. 2:1 (Typ. 5:1) |
Response Time: | Rise ≤100ms / Fall ≤150ms | Current Consumption: | Typ. 3.0μA |
Customization: | Fully Customizable Segments/Graphics | MOQ: | Sample Support & Volume Production |
Lifespan: | 50,000 hours | Compliance: | RoHS/REACH |
Vom Ingenieur unterstützte, kundenspezifische LCD-Lösungen für raue Umgebungen

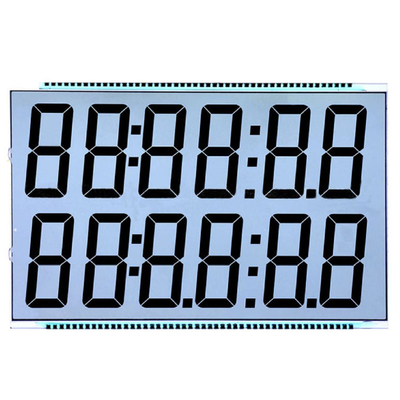

Das JY7248TP-FM ist ein speziell entwickeltes 7,0-Zoll-TN-Segment-LCD-Display, das für Zuverlässigkeit in anspruchsvollen Industrie-, Automobil- und Medizinanwendungen konzipiert wurde. Mit einem erweiterten Betriebstemperaturbereich (-30 °C bis +80 °C) und einem extrem niedrigen Stromverbrauch (typisch 3 μA) liefert es konstante Leistung unter extremen Bedingungen, bei denen Standarddisplays versagen.
Hauptmerkmale
Hohe Sichtbarkeit: Die 6:00 Uhr-Blickrichtung optimiert die Lesbarkeit in vertikalen Paneelen.
Robustes Design: Übersteht Temperaturschocks (-40 °C bis +90 °C Lagerung) und Feuchtigkeit (48 Stunden bei 60 °C/90 % RH getestet).
Energieeffizient: Ideal für batteriebetriebene Geräte mit typisch 3 μA Stromaufnahme.
Schnelles Prototyping: Vollständig anpassbare Segmente, Symbole und FPC-Layouts – Musterversand in 2 Wochen.
Anpassung
Jedes JY7248TP-FM wird auf Ihre Spezifikationen zugeschnitten:
Design-Zusammenarbeit: Reichen Sie Ihr Ziffern-Layout/Icon-Konzept zur DFM-Analyse ein.
Prototypenvalidierung: Testen Sie Muster unter realen Bedingungen.
Serienfertigung: ISO-zertifizierte Produktion mit 50.000 Stunden Lebensdauergarantie.
Fordern Sie noch heute Ihr individuelles LCD-Angebot an– Senden Sie Ihren Schaltplan an cologne_ke@saef.com.cn für eine kostenlose technische Überprüfung. Weltweiter Versand aus einer nach ISO 9001:2015 zertifizierten Einrichtung.
Absolute Maximalwerte
NR. | Artikel | Bewertung | Einheit | Bedingungen |
1 |
Maximale angelegte Wechselspannung |
10 | V | 1 Stunde |
2 |
Begrenzte angelegte Gleichspannung |
30 | Mv | 100 Stunden |
3 |
Betriebstemperaturbereich |
-30+80 | °C |
Keine Kondensation |
4 |
Lagertemperaturbereich |
-40+90 | °C |
Keine Kondensation |
Elektrooptische Eigenschaften
NR. |
ARTIKEL |
Symbol |
TEMP(°C) |
Bewertung |
Einheit |
||||
Min |
Typ |
Max |
|||||||
1 |
Betriebsspannung |
Vop | 25 | 4.8 | 5.0 | 5.2 | V | ||
2 |
Reaktionszeit |
Anstiegszeit |
Tr | 25 | 100 | ms | |||
Abfallzeit |
Tf | 25 | 150 | ||||||
3 |
Betriebsfrequenz |
fF | 25 | 75 | Hz | ||||
4 |
Kontrastrate |
Cr | 25 | 2 | 5 | ||||
5 |
Blickrichtung |
6:00 Uhr | |||||||
6 |
Blickwinkel Cr≥2 |
12H =90° | θup | 25 | 15 | Deg | |||
6H f =270° | θdown | 40 | |||||||
3H f =0° | θleft | 30 | |||||||
9H f =180° | θright | 30 | |||||||
7 |
Stromverbrauch |
Ist | 25 | 3.0 | µA |
