Produktdetails:
|
| Erzeugnis: | 1.54 Zoll OLED-Bildschirm | Entschließung: | Auflösung von 128x64 Punkten |
|---|---|---|---|
| Anzeigemodus: | Passive Matrix-Anzeige | Schnittstelle: | I2C / IIC |
| Optik: | Alle Betrachten-Winkel | Umriss Dim.: | 42.88(L) x38.04 ((W) x3.1 ((T) |
| Aktivbereich: | 35.04 ((L) x 17.51 ((W) | Pixel Pitch: | 0.274 mal 0.274 |
| Fahrmethode: | 1/64 Arbeitszeitraum | Betriebstemperatur: | -40 °C bis +80 °C |
| Speichertemperatur.: | -40°C bis +85°C | Treiber-IC: | CH1116G oder gleichwertig |
| Nummer des Pins: | 4 Kopfschrauben | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | 128x64 OLED-Display,CH1116 OLED-Display,1.54-Zoll-OLED-Display |
||
Verbessern Sie Ihre Projekte mit unserem 1,54-Zoll-OLED-Display vonSFOM154JY4-12864WB-02Dieser vielseitige OLED-Bildschirm ist mit einer I2C-Schnittstelle ausgestattet und wird durch den zuverlässigen CH1116-Treiber betrieben.Dies macht es zu einer idealen Wahl für verschiedene Anwendungen von DIY-Elektronik bis hin zu professionellen Geräten.
Hauptmerkmale:
Vielseitige Anwendungen:
Perfekt für eine Vielzahl von Anwendungen, einschließlich intelligenter Geräte, medizinischer Geräte, IoT-Anwendungen und Robotik.
Warum unsere OLED-Displays?
Unser 1,54-Zoll-OLED-Display kombiniert fortschrittliche Technologie mit einfachen Integrationsfunktionen.Dieses Display bietet sowohl Zuverlässigkeit als auch Leistung.
Bestellen Sie Ihren 1,54 Zoll großen OLED-DisplaySFOM154JY4-12864WB-02und bringen Sie Ihre Projekte mit atemberaubenden Grafiken und zuverlässiger Technologie zum Leben!
Mechanische Abmessungen
Definition des Schnittstellenpins
| PIN-Nummer. | Symbol | Beschreibung |
| 1 | GND |
Grund der Logik-Schaltung Das ist ein Erdungsstift. |
| 2 | VCC |
Stromversorgung für OLED Das ist ein Spannungsvortriebspinn, der an die Quelle angeschlossen sein muss. |
| 3 | SCL | Der serielle Uhreneingang SCL |
| 4 | SDA | Die serielle Dateneingabe SDA |
Absolute Höchstratings
| Parameter | Symbol | Min. | Maximal | Einheit |
| Versorgungsspannung für die Anzeige | VCC | 3 | 5 | V |
| Versorgungsspannung für Logik | Die in Absatz 1 genannte Angabe ist nicht anwendbar. | 1.65 | 3.3 | V |
| Betriebstemperatur | Top | - 40 | 80 | .C |
| Speichertemperatur | TSTG | - 40 | 85 | .C |
| Lebensdauer (120 cd/m2) | 12,000 | - | Stunde | |
| Lebensdauer (80 cd/m2) | 15,000 | - | Stunde | |
| Lebensdauer (60 cd/m2) | 25,000 | - | Stunde |
Optikmerkmale
| Eigenschaften | Symbol | Bedingungen | Min. | Typ | Maximal | Einheit |
| Helle | Lbr | Anmerkung 5 | 100 | 120 | - | cd/m2 |
| C.I.E. | (x) (y) | C.I.E. 1931 | 0.12 0.22 | 0.160.26 | 0.20 0.39 | |
| Kontrast aus dem Dunklen Raum | Zinssatz | - | >10000:1 | - | ||
| Blickwinkel | - | Frei | - | Grade |
Gleichspannungsmerkmale
| Eigenschaften | Symbol | Bedingungen | Min. | Typ | Maximal | Einheit |
| Versorgungsspannung für Logik | VDD | 1.65 | 2.8 | 3.3 | V | |
| Versorgungsspannung für die Anzeige | VCC |
Anmerkung 5 (Inneres Gleichspannungs-/ Gleichspannungsmodul deaktiviert) |
12 | 12.5 | 13 | V |
| Einträge auf hoher Ebene | HIV | IOUT = 100μA, 3,3 MHz | 0.8xVDD | - | VDD | V |
| Niedrigwertige Eingabe | VIL | IOUT = 100μA, 3,3 MHz | 0 | - | 0.2xVDD | V |
| Produktion auf hohem Niveau | VOH | IOUT = 100μA, 3,3 MHz | 0.9xVDD | - | VDD | V |
| Niedrigwertige Ausgabe | VOL | IOUT = 100μA, 3,3 MHz | 0 | - | 0.1xVDD | V |
| Betriebsstrom für VDD | IDD | - | 180 | 300 | uA | |
| Betriebsstrom für VCC | ICC | Anmerkung 7 | - | 35.6 | 44.5 | mA |
| Schlafmodus-Strom für VDD | IDD, Schlaf | - | 1 | 5 | uA | |
| Schlafmodus-Strom für VCC | ICC, Schlaf. | - | 2 | 10 | uA |

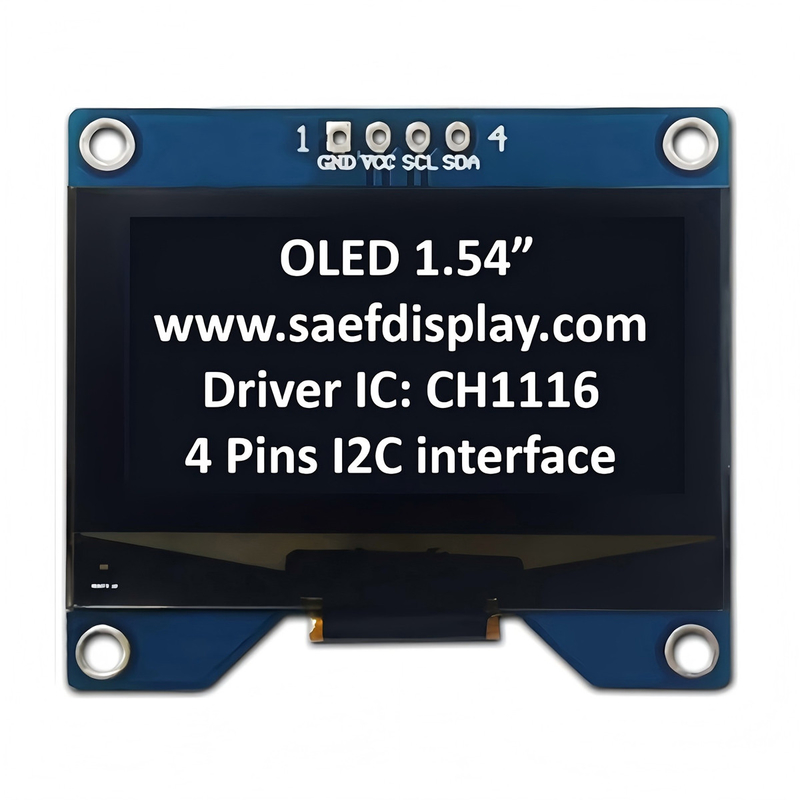

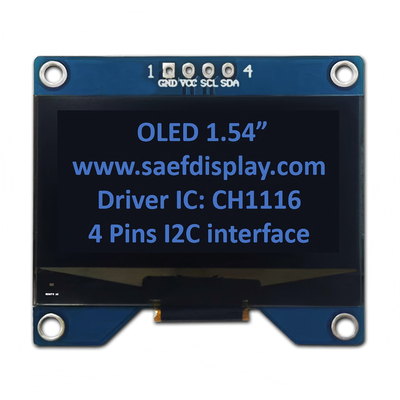

Produktbild
