Produktdetails:
|
| Erzeugnis: | 2.42" ((2.4") Zoll OLED-Display | Entschließung: | 128X64 Punkte |
|---|---|---|---|
| Anzeigemodus: | Passive Matrix | Optik: | Alle Betrachten-Winkel |
| Umriss Dim.: | 71.0(L) x 43.5 ((W) x 6.0 ((T) (mm) | Aktivbereich: | 55.01 ((L) x 27.5 ((W) (mm) |
| Pixel Pitch: | 00,43 x 0,43 (mm) | Fahrmethode: | 1/64 Arbeitszeitraum |
| Betriebstemperatur: | -40°C zu +70°C | Nummer des Pins: | 7 Titelstifte |
| Schnittstelle: | SPI-Schnittstelle | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | SPI-Schnittstelle Grafik-OLED-Display,Gelbfarbiges OLED-Display,20 |
||
SFOM242YZ7-12864WBYG-01 Spezifikation.pdf
7 Pin2.42 Zoll OLED 128x64 SPI Schnittstelle Produkt Einführung
SAEF Technology SFOMS242YZ7-12864WBYG-01 ist ein Dot Matrix 128x64 COB Grafik-Typ OLED-Modul. Die Größe der aktiven Fläche ist 2,42 ′′ Diagonal mit Moduldimension 71,0 x 43,5 mm.42 Zoll OLED-Modul hat eingebauten IC SPD0301, und verfügt über ein hohes Kontrastverhältnis von 20.000: 1. Es gibt viele Schnittstellenoptionen zur Auswahl, einschließlich SPI- und IIC-Schnittstellen (I2C).Der typische Wert beträgt 2.8V. Die verfügbaren Ausstrahlfarben sind weiß, gelb, blau, grün und rot.
SFOMS242YZ7-12864WBYG-01 OLED-Modul ist ursprünglich berührungslos, aber Touch-Panel ist anpassbar.Geldlesegerät, Handgeräte und mobile Lebensmittelbestellmaschinen usw.
| Produkt: | 2.42" ((2.4") Zoll OLED Bildschirm | Die Entschließung: | Auflösung von 128x64 Punkten |
|---|---|---|---|
| Anzeigemodus: | Passive Matrix | Optik: | Alle Blickwinkel |
| Umriss Dim.: | 71.0(L) X 43.5(W) X 6.0(T) mm | Aktivbereich: | 55.01 ((L) X 27.5 ((W) mm |
| Pixel Pitch: | 00,43 x 0,43 mm | Fahrmethode: | 1/64 Dienstzeit |
| Betriebstemperatur: | -40°C bis +70°C | Nummer des Pins: | 7 Kopfhäuser |
| Schnittstelle: | SPI, I2C Optional | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
7 Pin2.42 Zoll OLED 128x64 SPI Schnittstelle Produktzeichnung

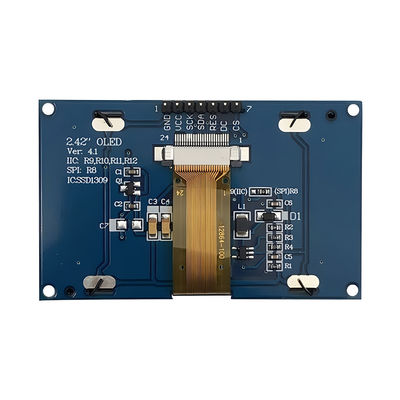

Definition des Schnittstellenpins
| PIN-Nummer | SYMBOL | Beschreibungen |
| 1 | GND | Grund der Logik-Schaltung |
| 2 | VDD | Energieversorgung der Logik |
| 3 | SCK | Serielle Uhreneingabe. |
| 4 | SDA | Seriendaten eingeben. |
| 5 | RST | Dieser Pin ist ein Reset-Signal-Eingang. Wenn der Pin niedrig ist, wird die Initialisierung des Chips ausgeführt. Halten Sie diesen Pin während des normalen Betriebs hoch ziehen. |
|
6 |
DC |
Wenn der Pin hoch gezogen wird und der serielle Schnittstellenmodus ausgewählt ist, werden die Daten am SDIN Wenn es niedrig gezogen wird, werden die Daten bei SDIN in das Befehlsregister übertragen. |
| 7 | CS | Chip-Auswahl. Der Chip wird ausgewählt, wenn CS0 = L. |
Absolute Höchstratings
|
Parameter |
Symbol | Min. | Maximal | Einheit |
Anmerkungen |
| Versorgungsspannung für Logik | VDD | - Oh, nein.3 | 4 | V | 1, 2 |
| Versorgungsspannung für die Anzeige | VCC | 8 | 17 | V | 1, 2 |
| Betriebstemperatur | Top | - 40 | 70 | .C | |
| Speichertemperatur | TSTG | - 40 | 85 | .C | 3 |
| Lebensdauer (220 cd/m2) | 13,000 | - | Stunde | 4(1) | |
| Lebensdauer (200 cd/m2) | 15,000 | - | Stunde | 4(2) | |
|
Lebensdauer (180 cd/m2) |
16,000 | - | Stunde |
4(3) |
Anmerkung 1: Alle oben genannten Spannungen beruhen auf VSS = 0V.
Anmerkung 2: Wenn dieses Modul über die oben genannten absoluten Höchstwerte hinaus verwendet wird, kann es zu einem dauerhaften Bruch des Moduls kommen.es ist wünschenswert, dieses Modul unter den Bedingungen nach Abschnitt 3 zu verwenden. Optik und elektrische Eigenschaften". Wenn dieses Modul über diese Bedingungen hinaus verwendet wird, kann es zu Fehlfunktionen des Moduls kommen und die Zuverlässigkeit des Moduls kann sich verschlechtern.
Anmerkung 3: Die definierten Temperaturbereiche umfassen nicht den Polarisator.
Die Temperatur des Polarisators sollte 80 °C betragen.
Anmerkung 4: (1) Einstellung von 220 cd/m2
- Kontrast-Einstellung: 0x44
- Bildrate: 105Hz
- Leistungsanordnung: 1/64
(2) Einstellung von 200 cd/m2
- Kontrast Einstellung: 0x3e
- Bildrate: 105Hz
- Leistungsanordnung: 1/64
(3) Einstellung von 180 cd/m2
- Kontrast Einstellung: 0x37
- Bildrate: 105Hz
- Leistungsanordnung: 1/64
Gleichspannungsmerkmale
|
Eigenschaften |
Symbol | Bedingungen | Min. | Typ | Maximal |
Einheit |
| Versorgungsspannung für Logik | VDD | 1.65 | 2.8 | 3.3 | V | |
| Versorgungsspannung für die Anzeige | VCC | 11.5 | 12 | 12.5 | V | |
| Einträge auf hoher Ebene | HIV | 0.8×VDD | - | - | V | |
| Niedrigwertige Eingabe | VIL | - | - | 0.2×VDD | V | |
| Produktion auf hohem Niveau | VOH | IOUT = 100μA, 3,3 MHz | 0.9×VDD | - | - | V |
| Niedrigwertige Ausgabe | VOL | IOUT = 100μA, 3,3 MHz | - | - | 0.1×VDD | V |
|
VDD-Versorgungsstrom VDD = 2,8 V, VCC = 12, IREF = 10 uA, Nein Anschließende Platte, Anzeige eingeschaltet, alles eingeschaltet, |
IDD |
Kontrast = FFh |
- |
90 |
110 |
μA |
|
VCC-Versorgungsstrom VDD = 2,8 V, VCC = 12, IREF = 10 uA, keine Platte angeschlossen, Anzeige eingeschaltet, alles eingeschaltet |
ICC |
- |
450 |
580 |
μA |
|
|
Segmentenausgabe Strom VDD = 2,8 V, VCC = 12 V, IREF = 10 uA, Anzeige eingeschaltet. |
Ich...SEG |
Kontrast=FFh | 280 | 310 | 340 |
μA |
| Kontrast=AFh | - | 215 | - | |||
| Kontrast = 7Fh | - | 155 | - | |||
| Kontrast = 3Fh | - | 78 | - | |||
| Kontrast=0Fh | 20 | - | ||||
|
Schlafmodus-Strom für VDD |
IDD, SLEEP |
VDD = 1,65 V ~ 3,3 V, VCC = 7 V ~ 16 V Bildschirm ausgeschaltet, nein Anschließende Platte |
- |
- |
10 |
μA |
|
Schlafmodus-Strom für VCC |
ICC, Schlaf |
VDD = 1,65 V ~ 3,3 V, VCC = 7 V ~ 16 V Bildschirm ausgeschaltet, nein Anschließende Platte |
- |
- |
10 |
μA |
Elektrische Spezifikationen
|
Eigenschaften |
Symbol | Bedingungen | Min. | Typ | Maximal | Einheit | ||
| Stromverbrauch im Normalbetrieb | Alle Pixel an | - | 17 | 25 | mA | |||
| Standby-Stromverbrauch | Standby-Modus 10% Pixel eingeschaltet | - | 0.5 | 1.5 | mA | |||
| Stromverbrauch im Normalmodus | Alle Pixel an | - | 71.5 | 97.5 | mW | |||
| Stromverbrauch im Standby-Modus | Standby-Modus 10% Pixel eingeschaltet | - | 6.5 | 19.5 | mW | |||
| Helle | Lbr | - | 90 | 110 | - | cd/m2 | ||
| C.I.E. (weiß) |
(x) (y) |
C.I.E. 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|||
| Kontrast aus dem Dunklen Raum | Zinssatz | - | 2000:1 | - | - | |||
|
Blickwinkel |
- | 160 | - | - | Grade | |||

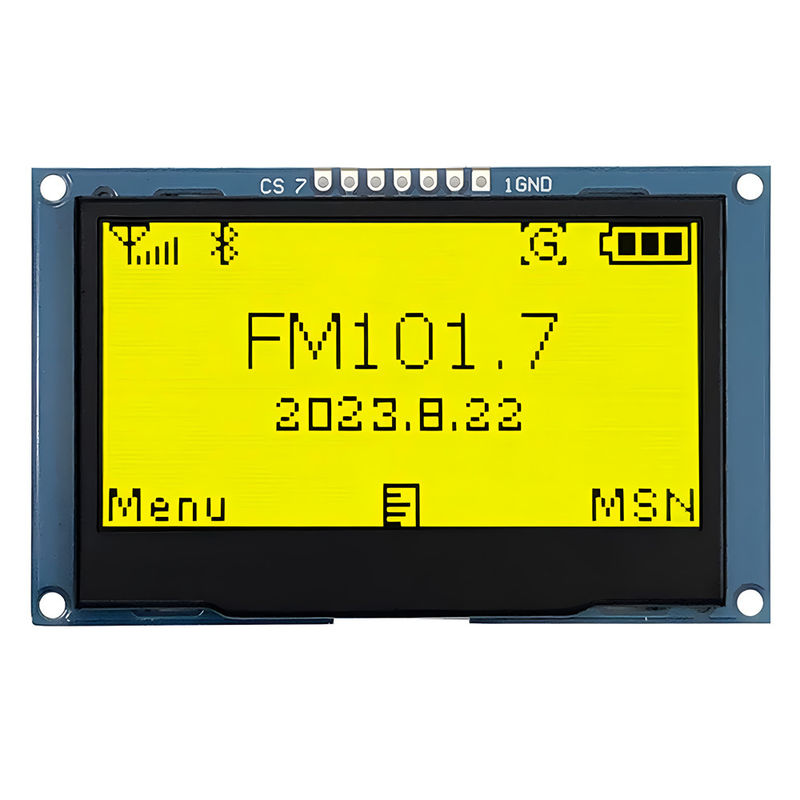

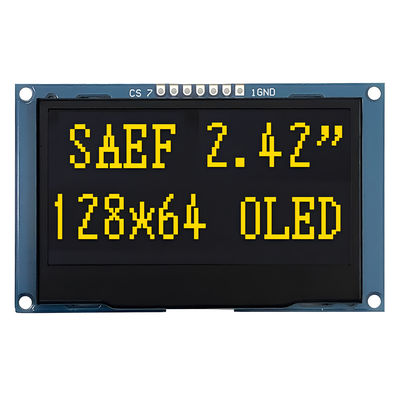

7 Pin2.42 Zoll OLED 128x64 SPI Schnittstelle Produktbild
