Produktdetails:
|
| Erzeugnis: | EPD 2,13" | Die Kommission: | Auflösung von 122x250 Punkten |
|---|---|---|---|
| Anzeigemodus: | Aktivmatrix-elektrophoretische Anzeige (AM EPD) | Optik: | Alle Betrachten-Winkel |
| Umriss Dim.: | 29.2 ((H) x59.2 ((V) x1.0 ((D) mm | Aktivbereich: | 23.705 ((H) x48.55 ((V) mm |
| Betriebstemperatur: | 0°C zu +50°C | Speichertemperatur.: | -25°C bis +60°C |
| Pin Number: | 24 STIFTE | Schnittstelle: | SPI |
| Hervorheben: | 122x250 Punkte Auflösung Eink Bildschirm,3 Farben Eink Bildschirm |
||
2.13-Zoll Eink-Bildschirm, Bare-Bildschirm, E-Paper-Bildschirm-Display-Modul, 3 Farben Rot, Schwarz und Weiß
3 Farben BWR EPD 2,13 Zoll Bildschirm,2.13" E-Tinte ESL Anzeige Beschreibung
SAEF-Technologie SFEPD213BWR-7018A01 ist ein 3-Farben 2,13 ′′ HR a-Si, aktive Matrix TFT, elektronisches Papier Display (EPD) Panel.Das Panel hat eine so hohe Auflösung (131 dpi), dass es leicht feine Muster anzeigen kannAufgrund seiner bi-stabilen Natur benötigt das EPD-Panel nur sehr wenig Strom zur Aktualisierung und benötigt keine Stromversorgung zur Aufrechterhaltung eines Bildes.
Eigenschaften
1. a-Si TFT-Aktivmatrix Elektronische Papieranzeige (EPD)
2. Drei Farben unterstützt: Weiß, Schwarz, Rot
3Auflösung 250 x 122
4. Ultra-niedriger Stromverbrauch
5. Supergroßer Blickwinkel - nahe 180°
6. Extra dünn und leicht
7. SPI-Schnittstelle
8. RoHS-konform
| Produkt: | EPD 2,13 Zoll | Die Entschließung: | Auflösung von 122x250 Punkten |
|---|---|---|---|
| Anzeigemodus: | Aktivmatrix-elektrophoretische Anzeige (AM EPD) | Optik: | Alle Blickwinkel |
| Umriss Dim.: | 29.2 ((H) x59.2 ((V) x1.0 ((D) Mm | Aktivbereich: | 23.705 ((H) x48.55 ((V) Mm |
| Betriebstemperatur: | 0°C bis +50°C | Lagertemperatur: | -25°C bis +60°C |
| Nummer des Pins: | 24 Stifte | Schnittstelle: | SPI |
Anwendung
Elektronisches Regaletikettsystem, E-Papierleser, E-Papier-Notebooks, Mobiltelefone, Computer, Monitore, tragbare Produkte,
2.13-Zoll Eink-Bildschirm, Bare-Bildschirm, E-Paper-Bildschirm-Display-Modul, 3 Farben Rot, Schwarz und Weiß
3 Farben EPD 2,13 Zoll Bildschirm,2.13" E-Tinte ESL-DisplayZeichnung
2.13-Zoll Eink-Bildschirm, Bare-Bildschirm, E-Paper-Bildschirm-Display-Modul, 3 Farben Rot, Schwarz und Weiß

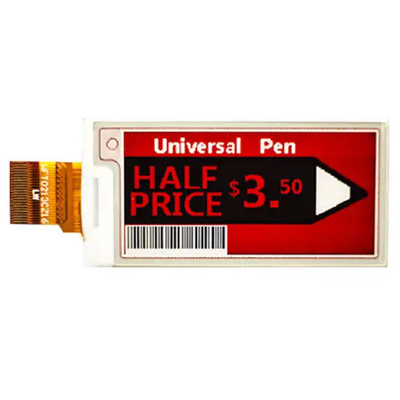

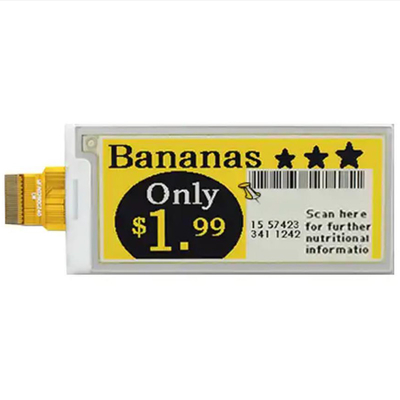

3 Farben EPD 2,13 Zoll Bildschirm,2.13" E-Tinte ESL-DisplayProduktbild
Vorsichtsmaßnahmen
(1) Das EPD-Panel/Modul ist aus zerbrechlichen Materialien wie Glas und Kunststoff hergestellt und kann bei Abfallen zerbrechen oder knacken.Verwenden Sie keine Kraft wie Biegen oder Verdrehen der EPD-Platte.
(2) Es wird empfohlen, EPD-Platten in einem sauberen Arbeitsbereich zu montieren oder zu installieren.
(3) Verwenden Sie keinen Druck auf das EPD-Panel, um eine Beschädigung zu vermeiden.
(4) Verbinden oder trennen Sie den Schnittstellenanschluss nicht, während das EPD-Panel in Betrieb ist.
(5) Bitte stützen Sie die Lünette mit dem Finger, während Sie das Schnittstellenkabel wie das FPC anschließen.
(6) Die EPD-Platten/EPD-Module dürfen nicht gestapelt werden.
(7) Drücken Sie das FPC nicht auf den Glasrand oder ziehen Sie das FPC auf / ab auf 90°.
(8) Berühren Sie den FPC-Lead-Anschluss nicht.
(9) Berühren Sie den IC-Bindungsbereich nicht, da dadurch die TFT-Leitung zerkratzt oder die IC-Funktion beschädigt werden kann.
(10) Tragen Sie beim Umgang und während der Montage einen Handgurt.Halbleitergeräte sind im EPD-Panel / -Modul enthalten und sollten mit Vorsicht behandelt werden, um eine elektrostatische Entladung (ESD) zu verhindern. (Ein Ionenventilator kann im Montagebetrieb erforderlich sein, um das ESD-Risiko zu verringern.)
(11) Bewahren Sie das EPD-Panel/Modul bei der Lagerung in der angegebenen Umgebung und in den Originalverpackungen auf, um Kratzer zu vermeiden und die ursprüngliche Leistung zu erhalten.
(12) Das EPD-Panel darf nicht zerlegt oder neu zusammengebaut werden.
(13) Verwenden Sie ein weiches, trockenes Tuch ohne Chemikalien zur Reinigung. Bitte drücken Sie nicht hart zur Reinigung, da die Oberfläche der Schutzfolie sehr weich und ohne harte Beschichtung ist.Dieses Verhalten würde einen Dorn oder Kratzer auf dem Schutzblech machen.
(14) Bitte achten Sie auf Feuchtigkeit, um zu vermeiden, dass sie in das EPD-Panel eindringt, was während des Betriebs zu Beschädigungen führen kann.
(15) Es handelt sich um ein Produkt mit niedrigem Temperaturbetrieb. Bitte beachten Sie, dass die Temperatur unterschiedlich ist, um Frost oder Tau auf der Oberfläche des EPD-Panels zu verursachen.Feuchtigkeit kann aufgrund von Frost oder Tau auf der Oberfläche des EPD-Panels in das EPD-Panel eindringen, und verursacht Schäden am EPD-Panel.
(16) Wenn das EPD-Panel/Modul nicht alle 24 Stunden aktualisiert wird, kann ein Phänomen auftreten, das als "Ghosting" oder "Image Sticking" bezeichnet wird.Es wird empfohlen, dass der Kunde den ESL / EPD Tag alle 24 Stunden im Einsatzfall aktualisiert.Es wird empfohlen, dass der Kunde das ESL / EPD Tag mit einem vollständig weißen Bild versendet oder speichert, um dieses Problem zu vermeiden.
(17) Hohe Temperatur, hohe Luftfeuchtigkeit, Sonnenlicht oder Leuchtstofflicht können die Leistung des EPD-Panels beeinträchtigen.Sonnenlicht, oder für längere Zeit fluoreszierend.
(18) Die Etikettenfarbe, die zur Kennzeichnung der Panel-ID-Nummer verwendet wird, wird leicht durch Lösungsmittel gelöscht.
(19) Die EPD ist vakuumverpackt.
(20) Vor der Genehmigung durch die BOE und den Kunden können Produkte und Produktspezifikationen ohne vorherige Ankündigung geändert werden.Bestätigen Sie, dass Sie die neuesten Produktstandards oder -spezifikationen erhalten haben, bevor Sie das endgültige Design vorlegen, kaufen oder nutzen.
(21) Die BOE bemüht sich nach besten Kräften, die Qualität und Zuverlässigkeit ihrer Produkte zu gewährleisten. contact BOE sales office before using the product in an application that demands especially high quality and reliability or where its failure or malfunction may directly threaten human life or cause risk of bodily injury, wie Luft- und Raumfahrt, Luftfahrt, Kernenergie, Verbrennungskontrolle, Transport, Verkehr, Sicherheitsgeräte oder medizinische Geräte zur Lebenserhaltung.
(22) Entwerfen Sie Ihre Anwendung so, dass das Produkt innerhalb der von der SAEF garantierten Grenzwerte verwendet wird, insbesondere für die maximale Nennleistung, den Betriebsspannungsbereich, die Wärmeabstrahlungsmerkmale,Einbaubedingungen und sonstige Merkmale. SAEF übernimmt keine Verantwortung für Ausfälle oder Schäden bei Verwendung über die garantierten Grenzwerte.berücksichtigen normalerweise vorhersehbare Ausfallraten oder Ausfallmodi in Halbleitergeräten und setzen systemische Maßnahmen wie Ausfallsicherungen ein, so dass die Ausrüstung, in der sich das SAEF-Produkt befindet, keine Körperverletzungen, keine Brände oder sonstigen Folgeschäden durch den Betrieb des SAEF-Produkts verursacht.
(23) Dieses Produkt ist nicht zu Strahlungsbeständigkeit bestimmt.
