Produktdetails:
|
| Schlüsselwörter: | 7 Schnittstelle des Zoll HDMI | Entschließung: | Auflösung von 1024x600 Punkten |
|---|---|---|---|
| CTP-Schnittstelle: | USB-Schalter | Oberflächenhelligkeit: | 1000 cd/m2 |
| Berührungsbildschirm: | CTP (kapazitiver Touch Screen) | Abdeckungs-Glas-Maß: | Anpassbar |
| Stifte: | 19 | Sichtrichtung: | IPS aller Betrachtungswinkel (80/80/80/80) |
| Betriebs-Temp.: | – 30℃ zu +75℃ | Lebensdauer der LED: | 40,000 Stunden |
| Hervorheben: | Anzeige PCAP HDMI TFT,Kapazitives Modul Touch Screen PCAP,Industrielle TFT Anzeige ISO14000 |
||
HDMI 7-Zoll-Display, 7-Zoll-PCAP-TFT-Display

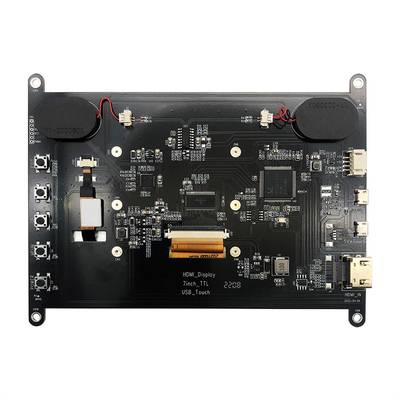

Saef Technology SFRA700H-1024600ACT-W01 präsentiert das HDMI-Digitalsignal aus dem PC perfekt auf dem 1024*600 LCD-Bildschirm.3, HDMI 1.4, HDCP 1.4, HDCP 2.2-Standards. HDMI-Signalquelle ist mit Mainstream-Mini-PCs wie Raspberry Pi, BB Black, Banana Pi usw. kompatibel.Das Design wird hauptsächlich auf dem Raspberry Pi-Display verwendetAls Raspberry Pi-Display unterstützt es Raspbian, Ubuntu, WIN10 IOT und andere Systeme, Single-Touch.Bei Verwendung als Computerbildschirm, es unterstützt Windows 7/8/10, Fünf-Punkte-Touch, treiberfrei.
| Version | 01 | ||
| Signal unterstützt | HDMI | 480i,480p,576i,576p,720p,1080i,1080p | |
| Berührung | USB-Standard | ||
| VGA | Nicht unterstützt | ||
| Schnittstelle auf dem Hauptbrett | Eingabe | HDMI | Ein HDMI-Pflaster weiblicher 19Pin-Pflaster (horizontal) |
| USB-Stick | MICRO 5P USB weiblich B Typ 5,9 mm (horizontal) | ||
| Kopfhöreroberfläche | NC | ||
| Berührungsschnittstelle | 6 Pins | FPC-0.5-6PIN (horizontal) | |
| Anzeigeoberfläche | RGB 50-Pin | FPC-0.5-50PIN (horizontal) | |
| Audio | Audio-Ausgabe | 8Ω1,5 W | 4PIN-1.25 H1.8 Ultra dünner weiblicher Sitz (horizontal) |
| Stromversorgung | Leistungsaufnahme | USB-Eingang 5V ((+/-0,5V) | |
| Anzeige Vop | 3.3V | ||
| Kraftbetrieb | Leistung auf der Anzeige | ||
| Stromverbrauch im Standby-Bereich des Hauptplatzes | < 0,25 W | ||
| OSD-Menü | Speisekarte (Reservierung) | Helligkeit, Kontrast, automatische Korrektur, Phase, Uhr, Feldposition, Einstellung der Funktion, Zurücksetzen usw. | |
| Sprache (Reservat) | Chinesisch, Englisch, Französisch, Deutsch, Italienisch, Spanisch, Russisch, Koreanisch, Japanisch usw. | ||
| Schaltfläche (reserviert) | Macht, Menü, oben, unten, raus. | ||
HDMI-Schnittstellen-Pin-Definition
1 T.M.D.S. Daten 2+
2 T.M.D.S. DATA2 geschützt
3 T.M.D.S. Daten-2-
4 T.M.D.S. Daten1+
5 T.M.D.S. DATA1 geschützt
6 T.M.D.S. Daten 1
7 T.M.D.S. DATA0+
8 T.M.D.S. DATA0 geschützt
9 T.M.D.S. Daten0-
10 T.M.D.S. Datenuhr +
11 T.M.D.S. Datenuhr geschützt
12 T.M.D.S. Datenuhr
13 CEC (Verbraucherelektronikkontrolle optional)
14 Reserviert (in Kabel, aber N.C. auf dem Gerät)
15 SCL(DDC)
16 SDA ((DDC)
17 DDC/CEC-Standort
18 +5V (Stromversorgung)
19 Hot-Swap-Sondekabel
Touch-Panel-Pin-Definition
1 VDD
2 GND
3 TP-INT
4 TP-RST
5 TP-SCL
6 TP-SDA
HDMI 7-Zoll-Display, 7-Zoll-PCAP-TFT-DisplayZeichnung des Produkts

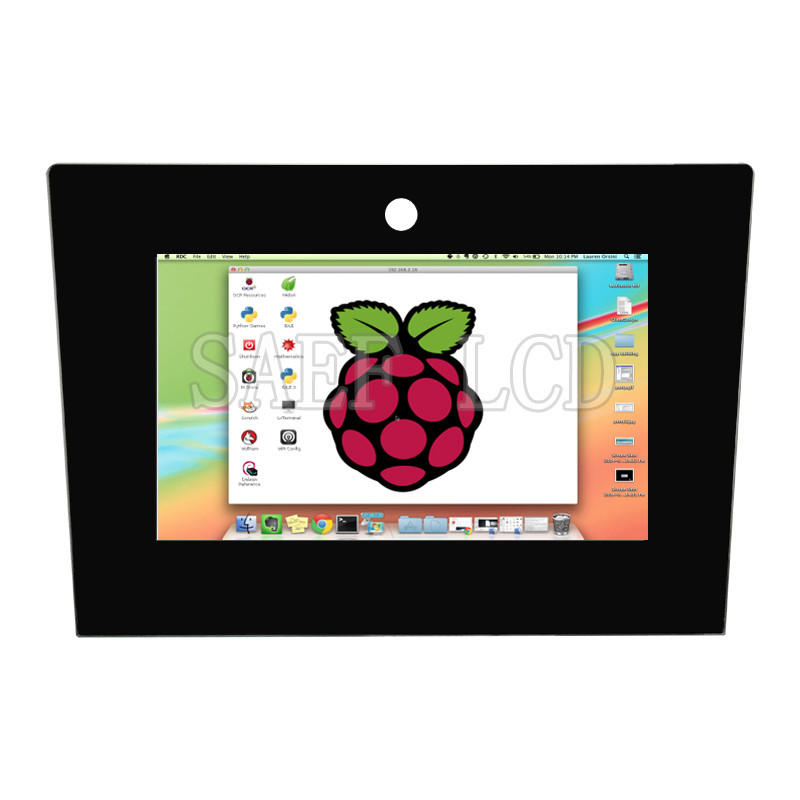

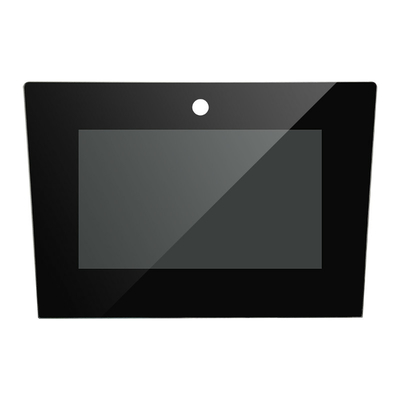

HDMI 7-Zoll-Display, 7-Zoll-PCAP-TFT-DisplayProduktbild
