1.54 Zoll 128x64 OLED Display SSD1309 Treiber-IC Produktbeschreibung
Kurzer Überblick über das Produkt
Modellnummer SFOS154XZ-7096AN
Typ: Graphisch
¢Struktur: COG
Größe: 1,5"
¢ geeignet für tragbare Geräte
¢128 x 64 Punktematrix
¢ IC:SSD1309
3V Stromversorgung
¥1/64 Zölle
Schnittstelle: 8-Bit 68XX/80XX Parallel, 4-Draht SPI, I2C
Farbe: Weiß / Blau
Beschreibung des Produkts
SAEF 1,54-Zoll OLED-Display SFOS154XZ-7096AN besteht aus 128x64 Pixel, Diagonale Größe 1,54 Zoll. Dieses grafische Display hat Modulmaße von 42,04 x 27,22 mm und AA-Größe von 35,05 x 17,51 mm;Es ist mit einem SSD1309-Controller-IC eingebaut und kommuniziert über 6800/8080 8-Bit-Parallel-, I2C- und 4-draht-seriale SPI-Schnittstelle.Dieses SFOS154XZ-7096AN OLED-Display basiert auf einer Chip-on-Glas-Technologie und ist daher sehr dünn, nur 1,45 mm tief.
SFOS154XZ-7096AN ist ein COG-Struktur OLED-Display dieses OLED-Modul ist leicht, geringe Leistung und sehr dünn, es ist geeignet für Wand / Meter Geräte, Heim-Anwendungen, POS-System, Cloud / IoT-System,Handgesteuerte Geräte, intelligente Technologiegeräte, Energiesysteme, Automobilindustrie, Kommunikationssysteme, medizinische Instrumente usw. Das OLED-Modul SFOS154XZ-7096AN kann bei Temperaturen von -40 °C bis +80 °C betrieben werden;die Lagertemperatur liegt zwischen -40 °C und +85 °C.
Produktinformationen
| Produkt: |
1.54 Zoll OLED-Display |
| Die Entschließung: |
Auflösung 128x64 Pixel |
| Fahrer-IC: |
mit einer Breite von mehr als 20 mm |
| Schnittstelle: |
8 bit 68XX/80XX Parallel, 4-drahtige SPI, I2C |
| Optik: |
Alle Blickwinkel |
| Modulverbindungstyp: |
ZIF FPC 36 mm |
| Anzeigemodus: |
Passive Matrix |
| Anzeigfarbe: |
Weiß, Gelb, Blau |
| Umriss Dim.: |
420,04 x 27,22 x 1,45 mm |
| Aktivbereich: |
35.052 × 17.516 (mm) |
| Pixel Pitch: |
0.274 × 0,274 (mm) |
| Betriebstemperatur: |
-40°C bis +70°C |
| Lagertemperatur: |
-40°C bis +85°C |
| Nummer des Pins: |
24 Stifte |
| Versorgungsspannung: |
1.65 - 3.3V |
| IC-Verpackungstyp: |
Kosten für die Produktion |
| Dienst: |
1/64 |
| Einhaltung der Vorschriften: |
REACH- und RoHS-konform |
1.54 Zoll 128x64 OLED Display SSD1309 Treiber-IC Produktzeichnung
Definition von Pin
Pin1 N.C. (GND) - Reserved Pin (Supporting Pin) Die Stützpins können den Einfluss von Spannungen auf die Funktionspins verringern.Diese Stifte müssen als ESD-Schutzschaltkreis an eine außen liegende Erdung angeschlossen werden..
Pin2 VLSS Anschluss an den Analogkreis.
Pin3 VSS Grund der Logik-Schaltung
Pin4 N.C. - Reserved Pin, Die N.C. Pins zwischen den Funktionspins sind für kompatibles und flexibles Design reserviert.
Pin5 VDD-Stromversorgung für Logikkreis.
Pin6 BS1 Kommunikationsprotokoll Auswählen
Pin7 BS2 Kommunikationsprotokoll Wählen Sie 1 19 RES# IPower Reset für Controller und DriverDieser Pin ist ein Reset-Signal-Eingang.Halten Sie diese Nadel hoch ziehen während des normalen Betriebs.
Pin8 CS# Chip wählen
Pin9 RES#
Pin10 D/C# Daten/Befehlssteuerung
Pin11 R/W# Lesen/Schreiben Wählen oder Schreiben
Pin12 E/RD# Lesen/Schreiben Aktivieren oder Lesen
Pin13~20 D0~D7 Host-Daten-Eingabe/Ausgabe-Bus
Pin21 IREF Aktuelle Referenz für die Helligkeitsanpassung.
Pin22 VCOMH Spannungsausgang hohe Ebene für COM-Signal.
Pin23 VCC-Stromversorgung für das OEL-Panel.
Pin24 N.C. (GND) - Reserved Pin (Supporting Pin) Die Stützpins können den Einfluss von Spannungen auf die Funktionspins verringern.Diese Stifte müssen als ESD-Schutzschaltkreis an eine außen liegende Erdung angeschlossen werden..

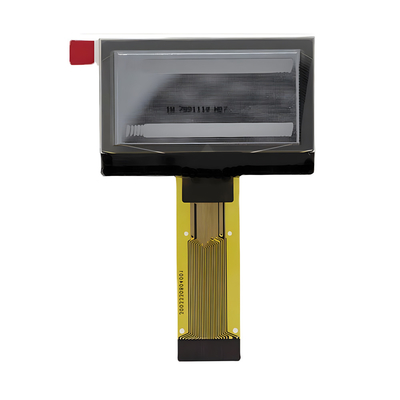

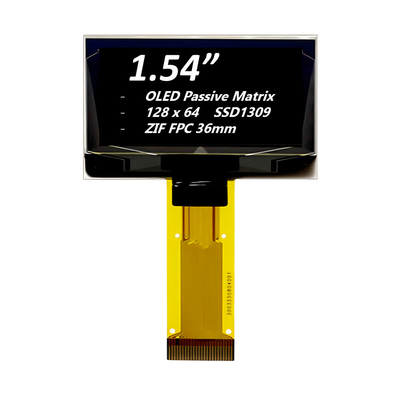

1.54 Zoll 128x64 OLED Display SSD1309 Treiber-IC Produktbild
